Autor Thema:  Begrenzungen in Teilausschnitten (641 mal gelesen)
san
Mitglied
Maschinentechniker


Sehen Sie sich das Profil von san an!   Senden Sie eine Private Message an san  Schreiben Sie einen Gästebucheintrag für san

Beiträge: 66
Registriert: 22.11.2002

erstellt am: 06. Feb. 2003 13:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo Edger

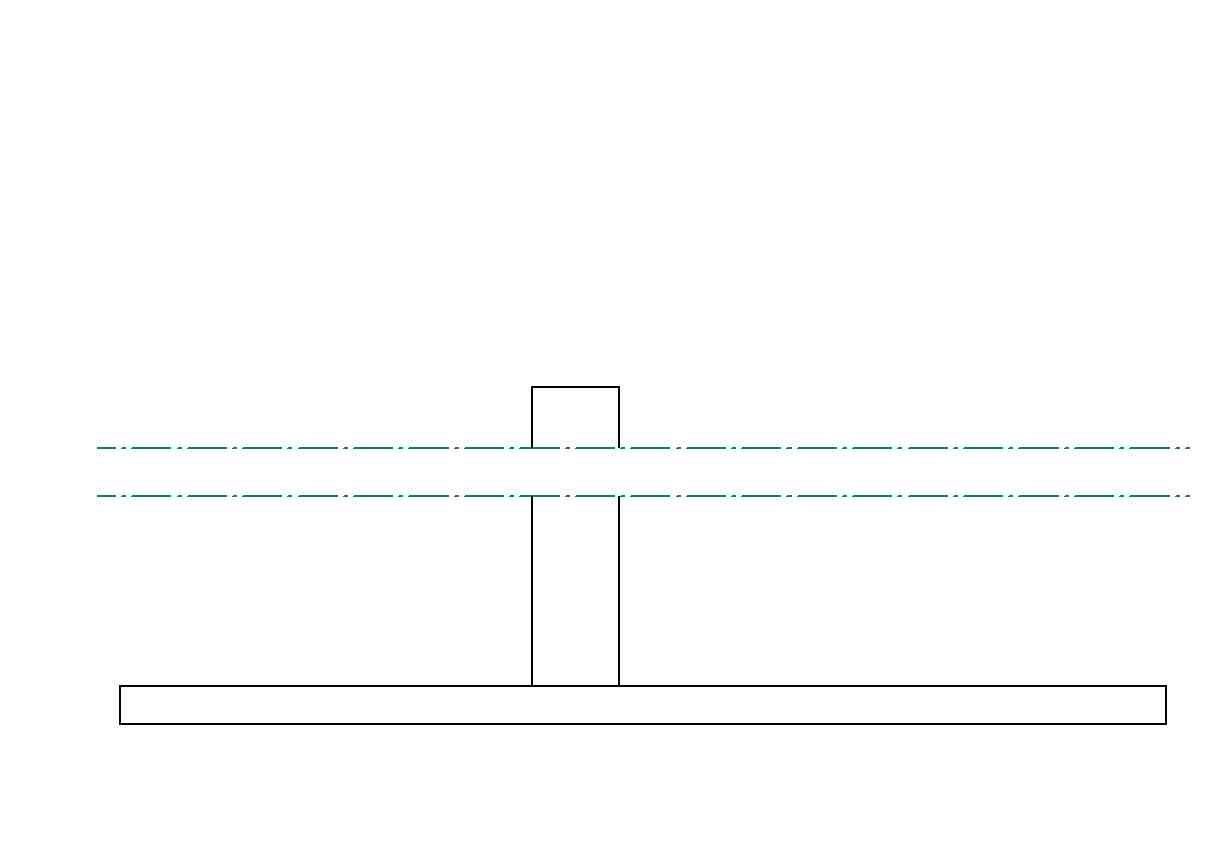

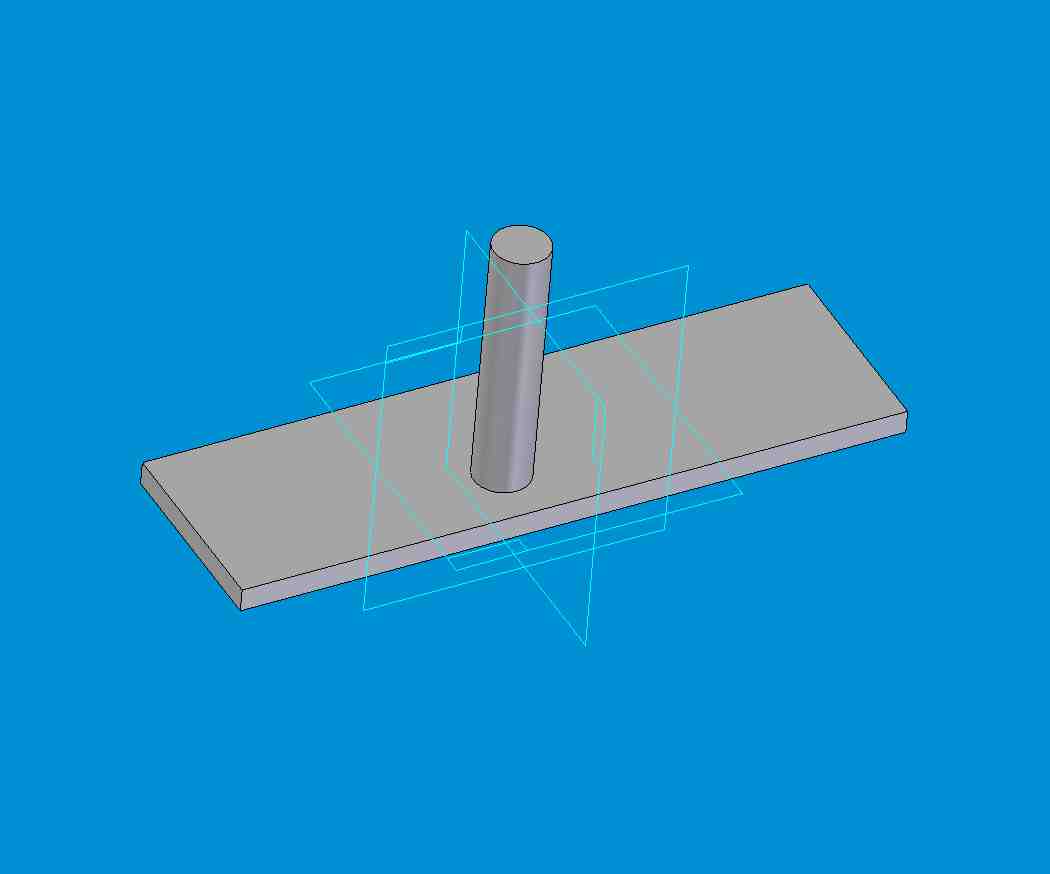

Die Ausgangslage ist eine Stange und eine lange Platte als Baugruppe wie in Bild1. Ein Teilausschnitt sieht wie in Bild2 aus. Was kann ich machen, damit die Begrenzung des Teilausschnittes nicht so lange wird und ggf. geändert werden kann, wie z.B. schräg darstellen?
Thanks
san

------------------
SE V12 Update 5

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Chris1
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Chris1 an!   Senden Sie eine Private Message an Chris1  Schreiben Sie einen Gästebucheintrag für Chris1

Beiträge: 312
Registriert: 31.10.2002

Solid Edge ST7
NX2000
Intel Xeon W-2125 @4,0GHz
Nvidia Quadro P2000
128GB RAM
Win10 64bit

erstellt am: 06. Feb. 2003 14:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für san 10 Unities + Antwort hilfreich

Hallo San,
einfach den Mauszeiger auf die Begrenzungslinie stellen und warten
bis die "drei Punkte" kommen. Dann die Linie auswählen und du kannst
sie mit den schwarzen Punkten in der Länge verändern.
Ich glaub allerdings nicht, daß man die Linie schräg stellen kann.

mfG
Chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jürgen Niesner
Mitglied



Sehen Sie sich das Profil von Jürgen Niesner an!   Senden Sie eine Private Message an Jürgen Niesner  Schreiben Sie einen Gästebucheintrag für Jürgen Niesner

Beiträge: 505
Registriert: 26.11.2001

erstellt am: 07. Feb. 2003 07:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für san 10 Unities + Antwort hilfreich

Ab V14 soll man die für die Begrenzungslinie verschieden Typen auswählen können (Freihandlinie ?). Dann wird es vielleicht mal für "des deutschen Konstrukteurs Auge" ansehbar.

Jürgen

------------------
Es gibt keine dummen Anwender, die Fehler machen, es gibt nur schlechte Software, die Anwenderfehler zulässt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
