Ich habe in Sheet Metall ein Blechteil konstruiert und habe dann Fasen hinzugefügt (Wechseln zu Part). Im Entwurfsbereich ist die Fase zu sehen. In der Abwicklung ist sie aber verschwunden.

Warum sind die Fasen in der Abwicklung nicht mehr zu sehen?

Kann man das nicht irgendwie unterdrücken?

Meine senkrechten Ausschnitte und die Bohrungen sind alle in Ordnung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Es funktioniert bei mir ohne Probleme:
- Sheet Metall erstellen
- wechseln in Part Umgebung
- Fasen erstellen
  aber darauf achten, daß nicht Biegebereich betroffen ist,
  sonst kann später nicht mehr abgewickelt werden.
- Abwicklung anklicken  Darstellung ist in Ordnung

------------------
Cyprian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Genau da liegt des Pudels Kern:
Ich brauche die Fasen in einem gebogenen Ausschnitt!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo strela.

Erstmal: Sorry, wenn ich mich hier als SolidWorker einmische  (ich lese diese Beiträge, weil ev. bald zusätzlich mit SolidEdge arbeiten werde)!

Zu Deinem Problem: Das ist auch in SWX (und vermutlich) in allen anderen 3D-CAD's so, dass dieselbe Fase nicht vor und nach dem Biegen dargestellt werden kann. Der Grund ist, dass sich in der Realität eine Fase, die vor dem Biegen zugefügt wurde, "irgendwie" verzieht. Mathematisch (und darauf basiert ja bekannterweise ein CAD  ) kann dies aber nicht, oder nur extrem aufwändig berechnet werden.

Ich kann Dir leider nur eine Lösung für SWX angeben, da ich von SolidEdge (noch) keine Ahnung habe:

Im Teil 2 Konfigurationen (= Varianten, gibt's sowas auch in SolidEdge???) 1x flach, 1x gebogen machen, mit den entsprechenden Fasen. Die "gebogene" Fase ist in der flachen Variante nicht sichtbar und umgekehrt.

Vielleicht hat's Dir etwas "gehilft"

------------------
Gruss
Andreas

A+E Müller AG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Andreas Müller:

Im Teil 2 Konfigurationen (= Varianten, gibt's sowas auch in SolidEdge???) 1x flach, 1x gebogen machen, mit den entsprechenden Fasen. Die "gebogene" Fase ist in der flachen Variante nicht sichtbar und umgekehrt.

---

Bei SE heißt das "Entwurf" ("1x gebogen") und "Abwicklung" ("1x flach").

Zitat:

---

Original erstellt von Andreas Müller:

Vielleicht hat's Dir etwas "gehilft"

---

Nicht 100%.
In die Abwicklung kann ich keine Fasen einfügen. Sondern nur Ausprägungen und Ausschnitte. In der Zeichnungsableitung sieht man dann, dass die neuen Ausprägungen nicht satt auf dem vorigen Ausschnitt aufliegen, da der vorige Ausschnitt aufgrund der Abwicklung leicht gebogen ist(R > 5000 mm).

Trotzdem: Vielen Dank für den Tipp.

PS: Wie ich erst jetzt gemerkt habe, "vergißt" SE in der Abwicklung nicht die Fasen, sondern macht anstelle der Fasen  einen Ausschnitt rein.
Vereinfacht: der neue Ausschnitt hat den Abstand:
(1 x ursprüngl. Ausschnitt) + (2 x Fasengröße)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da gibt es eine Lösung,

wie bereits beschrieben, bleibt die Fase in ungebogenen Bereichen erhalten. Im Biegungsverlauf ensteht ein Ausschnitt. Jedenfalls  bei mir.
Nach der Abwicklung kann man mit "Teilfläche Löschen" die drei Flächen, die den Ausschnitt begrenzen, wählen und entfernen.

Resultat: Die Lücke wird wieder geschlossen.

Hilft das?

Viele Grüße

------------------
APetersBSS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Arne Peters:
Wie bereits beschrieben, bleibt die Fase in ungebogenen Bereichen erhalten. Im Biegungsverlauf ensteht ein Ausschnitt. Jedenfalls  bei mir.
Nach der Abwicklung kann man mit "Teilfläche Löschen" die drei Flächen, die den Ausschnitt begrenzen, wählen und entfernen.
Resultat: Die Lücke wird wieder geschlossen.

---

Allerdings ist der Ausschnitt dann komplett gelöscht, nicht nur der Fasenbereich.

Zitat:

---

Original erstellt von Arne Peters:
Hilft das?

---

Nicht ganz hundertprozentig.
Denn dann muss ich wieder zu Part wechseln und mir einen Ausschnitt mit der Fasenkontur(!) neu konstruieren. Und das kann ziemlich umständlich sein, da nicht alle Befehle wie sonst in Part üblich auswählbar sind.
Dennoch vielen Dank.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Fase1.JPG Fase2.JPG Fase3.JPG

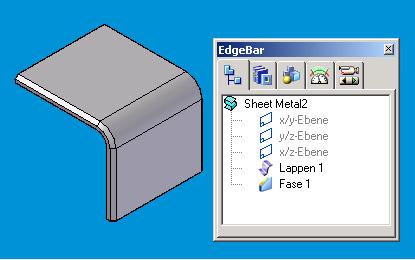

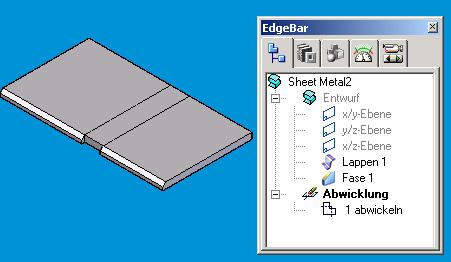

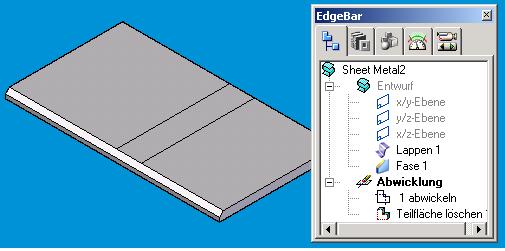

Vielleicht habe ich was mißverstanden oder zu einfach gedacht, aber ich hänge mal 3 Bildchen an.

Viele Grüße

------------------
APetersBSS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bild1gebogenmitFasen.gif Bild2Abwicklung.gif Bild3Aufbau.gif

@Arne Peters
In dem gebogenen Blech habe ich einen Ausschnitt und dann die Innenkanten gefaßt. Siehe Bild1
Bei der Abwicklung sind die Fasen nicht mehr zu sehen. Siehe Bild2
Aufbau des Teils siehe Bild3

Außerdem habe ich SE V10

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich erinnere mich. Mit dem Teil habe ich ja schon mal probiert und dann keine wirklich zufriedenstellende Lösung gefunden.

SE SheetMetal ist ein Abkantungsprogramm für Materialen aus einer Materialstärke. Deshalb werden derartige Formelemente beim Abwicklen wohl entfernt. Die könnte man nur nachträglich mit Ausschnitt oder Ausprägung wieder reinbringen. Ich hab nicht nachgemessen, was hier erforderlich ist.

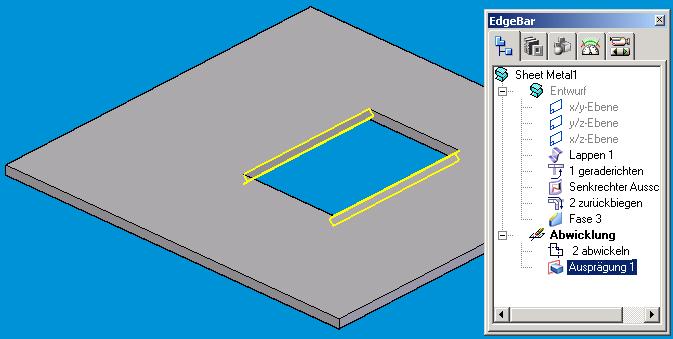

Siehe Bild. Die Werte können ja, soweit erforderilch, in der Variablentabelle verknüpft werden.

------------------
APetersBSS
