Thema: Abwicklung? (1345 mal gelesen)
|
Stier Mitglied Konstrukteur für Spritzgußformen

 Beiträge: 48 Registriert: 29.05.2001
|
erstellt am: 22. Mrz. 2002 08:45 <-- editieren / zitieren --> Unities abgeben:

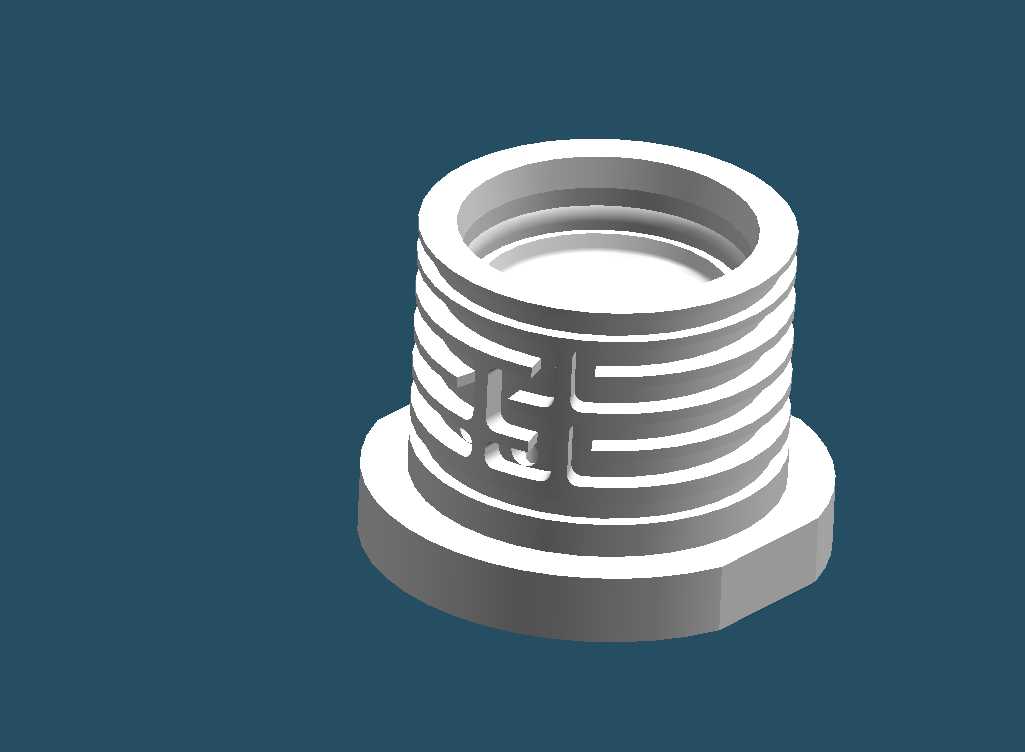

Hilfe..... wer kann mir sagen, wie ich von einen runden kern (part) eine abwickluungszeichnung im draft erstellen kann. ich muß das teil zum fräsen auf einer planen fläche bemaßen. ich kann in der hilfe zwar was finden aber es ist so dürftig beschrieben. habe ein bild zum besseren verständnis angehängt. danke schon mal.... stier
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Marcus Sachs Mitglied Senior Consultant / Technische Leitung

 Beiträge: 204 Registriert: 17.05.2000 Die Ungeduldigen kommen immer zu spät. Jean Dutourd (*1920), frz. Schriftsteller
|
erstellt am: 22. Mrz. 2002 09:30 <-- editieren / zitieren --> Unities abgeben:          Nur für Stier
Hallo Stier, eine Abwicklung ist im Blech möglich, was jedoch eine gleichmässige Wandstärke voraussetzt. Die solltest alles Material entfernen, das nicht Bestandteil der zylindrichen Mantelfläche ist und die zu fräsenden Nuten enthält. Es sollte nur noch ein dünner Ring mit deinen Nuten übrig bleiben (Blechstärke vieleicht 1mm). Dieser wir dann noch geschlitzt und als Parasolid gespeichert. Öffne nun den Parasolid in der Blechumgebung und versuche das ganze abzuwickeln. Hierbei solltest du direkt den Befehl Datei/Abwicklung speichern benutzen. Wähle Speichern als *.psm. Nun wirst du aufgefordert eine Kante oder Fläche für die Abwicklung zu bestimmen. Da musst du einfach mal ausprobieren. Nich jede Kannte taugt bekanntlich zur Abwicklung. Achte bitte darauf, das der kleine Schlitz, der den Ring auftrennt normal zum innen- und aussen Radius stehen muss. Wenns nicht klappt, dann stell das Teil, sofern du darfst, ins Forum. Viel Glück ! ------------------
Gruß Marcus Sachs Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stier Mitglied Konstrukteur für Spritzgußformen

 Beiträge: 48 Registriert: 29.05.2001
|
erstellt am: 22. Mrz. 2002 10:43 <-- editieren / zitieren --> Unities abgeben:
hallo marcus, danke erst mal für deine schnelle antwort. habe jetzt aus meinen kern ein blechteil gemacht und in der blech-umgebung abgespeichert, komme aber jetzt mit der abwicklung nicht weiter. habe mein teil als datei angehängt, vielleicht kannst du damit etwas mehr anfangen. wäre um jede lösung dankbar. gruß stier Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pablo Mitglied Techniker

 Beiträge: 453 Registriert: 23.01.2002 Win10 Office 365 SE 2019
|
erstellt am: 22. Mrz. 2002 10:46 <-- editieren / zitieren --> Unities abgeben:          Nur für Stier
|
Stier Mitglied Konstrukteur für Spritzgußformen

 Beiträge: 48 Registriert: 29.05.2001
|
erstellt am: 22. Mrz. 2002 11:03 <-- editieren / zitieren --> Unities abgeben:
hallo pablo, kann leider mit deiner beschreibung nicht viel anfangen. zur erklärung: habe bisher noch gar nichts in der blech-umgebung gemacht und kenne mich deshalb dort auch überhaupt nicht aus. vielleicht erklärst du mir es ein bischen genauer, vielleicht auch mit einen bild oder datei. schon mal danke ... stier [Diese Nachricht wurde von Stier am 22. März 2002 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Marcus Sachs Mitglied Senior Consultant / Technische Leitung

 Beiträge: 204 Registriert: 17.05.2000 Die Ungeduldigen kommen immer zu spät. Jean Dutourd (*1920), frz. Schriftsteller
|
erstellt am: 22. Mrz. 2002 12:09 <-- editieren / zitieren --> Unities abgeben:          Nur für Stier
Hallo Stier, das Problem mit diesem Teil ist, das die Geometrieen nicht vollständig miteinander verbunden sind. Es ist möglich den Ring oben und unten, sowie den Mittenteil abzuwickeln. Diese könnte ich dann in einer Zeichnung oder erst im Assembley dann Zeichnung wieder zusammenfügen. Ist jedoch nicht sehr elegannt und bedeutet auch eine gewisse Nacharbeit. Besser wäre, wenn du mit einem Blech beginnen würdest (Rund), dieses abwickelst, dann die Fräsbahnen generierst und dies dann später im Part zu einem Stopfen weiterbearbeiten würdest. Hierzu solltest du vieleicht mal deinen SE-Partner kontaktieren. Aber vielleicht haben ja andere noch ne gute Idee !! ------------------
Gruß Marcus Sachs Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stier Mitglied Konstrukteur für Spritzgußformen

 Beiträge: 48 Registriert: 29.05.2001
|
erstellt am: 22. Mrz. 2002 13:31 <-- editieren / zitieren --> Unities abgeben:
hallo marcus, danke für deine hilfe. habe auch gemerkt, dass ich auf diesen wege nur schwer zum ziel komme. habe aber eine abwicklung zustande gebracht die mir im moment genügt. ich hab den unteren und oberen bereich einfach entfernt und die trennung an eine andere stelle gelegt. dann mußte ich noch die radien löschen und danach funktionierte die abwicklung. das ist sicher kein guter weg gewesen, aber ich bin zum ziel gekommen. den umgekehrten weg werde ich das nächste mal ausprobieren, klingt für mich auch logischer... gruß und schönes wochenende...... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pablo Mitglied Techniker

 Beiträge: 453 Registriert: 23.01.2002 Win10 Office 365 SE 2019
|
erstellt am: 22. Mrz. 2002 13:54 <-- editieren / zitieren --> Unities abgeben:          Nur für Stier
|
Stier Mitglied Konstrukteur für Spritzgußformen

 Beiträge: 48 Registriert: 29.05.2001
|
erstellt am: 22. Mrz. 2002 14:03 <-- editieren / zitieren --> Unities abgeben:
|
