Autor Thema:  Maßstab 1:9,999999999999998 (1903 mal gelesen)
Michael Leis
Mitglied
Dipl.-Ing., Konstrukteur


Sehen Sie sich das Profil von Michael Leis an!   Senden Sie eine Private Message an Michael Leis  Schreiben Sie einen Gästebucheintrag für Michael Leis

Beiträge: 310
Registriert: 28.11.2007

erstellt am: 17. Dez. 2014 09:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo,

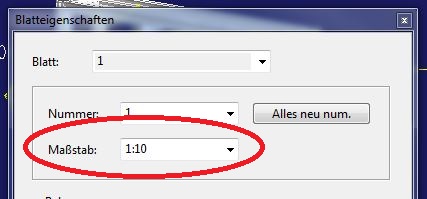

schaut euch mal die beiden Bilder an. Wie kommt sowas? Und wie kann man den falschen Maßstab auf der Zeichnung korrigieren?

Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MeFi
Mitglied



Sehen Sie sich das Profil von MeFi an!   Senden Sie eine Private Message an MeFi  Schreiben Sie einen Gästebucheintrag für MeFi

Beiträge: 231
Registriert: 30.09.2003

OSD V20.3
MM V20.3
SolidPower
Win 10 - 64bit

erstellt am: 18. Dez. 2014 08:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Michael Leis 10 Unities + Antwort hilfreich

Hallo Michael!
Ich kenn dieses Phänomen im Bezug auf Ansichten, aber nicht bei Zeichnungen!
Bei Ansichten kommts, wenn man eine neue Zeichnung erstellt und nachdem man die benötigten Ansichten ausgewählt hat, nochmal den Maßstab auf z.B. 1:3 ändert. Dann hat das Blatt den Maßstab 1:3 und die Ansichten 1:3,0000003.
Zu deinem Problem:
Versuch mal über Ansicht/Ändern/Maßstab bei allen Ansichten den Maßstab z.B. in 1:5 zu ändern. Dann wird normalerweise auch der Blattmaßstab auf 1:5 geändert. Und jetzt nochmal das gleiche wieder zurück auf 1:10. Hier würde ich es mal probieren den Maßstab per Tastatur einzugeben und nicht den vorgegebenen Wert aus dem Pulldown zu wählen (oder einfach mal beide Eingabevarianten zu testen).

Gruß Melanie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Leis
Mitglied
Dipl.-Ing., Konstrukteur


Sehen Sie sich das Profil von Michael Leis an!   Senden Sie eine Private Message an Michael Leis  Schreiben Sie einen Gästebucheintrag für Michael Leis

Beiträge: 310
Registriert: 28.11.2007

erstellt am: 18. Dez. 2014 11:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Melanie,

heute nach dem ersten Laden der Zeichnung ist der Maßstab wieder wie er sein soll. Seltsam. Wir hatten das Problem schon ab und zu mal, ohne dass man wirklich aktiv etwas dagegen tun kann.

Trotzdem vielen Dank für deine Antwort.

Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Walter Geppert
Moderator
Frank und Frei




Sehen Sie sich das Profil von Walter Geppert an!   Senden Sie eine Private Message an Walter Geppert  Schreiben Sie einen Gästebucheintrag für Walter Geppert

Beiträge: 2143
Registriert: 12.12.2000

Konstruktion von Sondermaschinen, Montageautomaten, Meß- und Prüfeinrichtungen, Vorrichtungen und Produktentwicklung mit Creo Elements/Direct Modeling 20.4, AdvancedDesign, Surfacing, Simulate, SolidPower, ModelManager auf
HP ZBook 17 G4, Windows 10 Pro 64

erstellt am: 18. Dez. 2014 13:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Michael Leis 10 Unities + Antwort hilfreich

Mal wieder ein Hinweis auf einen alten Thread, der sich mit diesen Effekten befasst

------------------
meine LISP-Makros sind auf osd.cad.de Disclaimer
Grüße aus Wien

Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
