Thema: 2D Zeichnung verfeinern bzw dxf einfügen (1600 mal gelesen)
|
ChrisTyler
Mitglied
Koch
   Beiträge: 9
Registriert: 06.01.2016 Windows 7
Illustrator /Sketchup.
|
erstellt am: 06. Jan. 2016 17:30  <-- editieren / zitieren -->

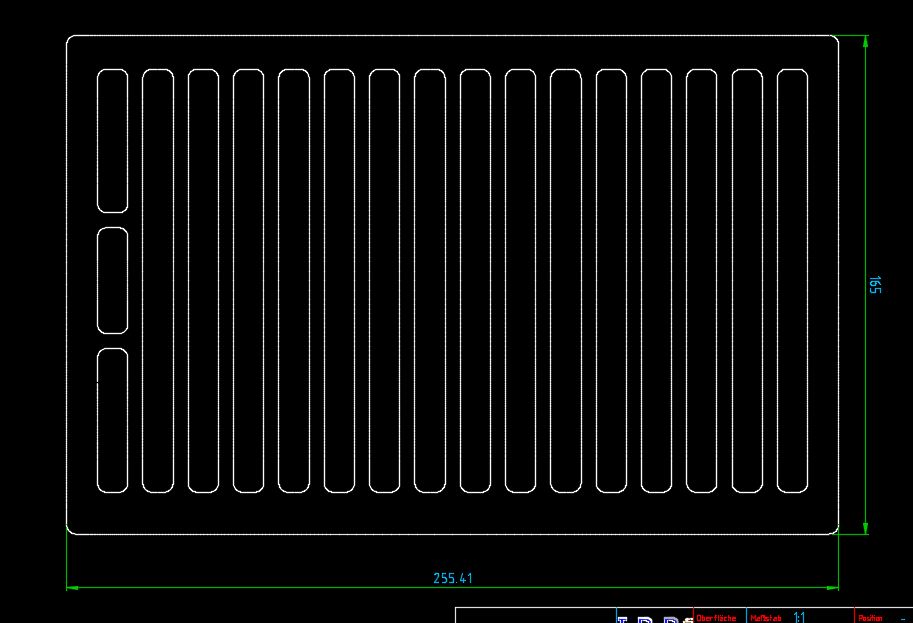

Hallo,habe in meinem Vorstellungs"fred" schon einiges geschrieben. Um mich nicht zu wiederholen füge ich am besten mal den link ein. http://ww3.cad.de/foren/ubb/Forum8/HTML/000978.shtml Würde mich halt interessieren wie ich am besten wenn ich etwas auf meiner Zeichnung einfüge dieses duplizieren kann zumindest so das es gut aussieht. Habe mal ein Bild eingefügt. Ich möchte das Rost zb mit Stieren anstatt Linien verzieren. Weiss aber nicht wie ich das sauber hin bekomme ------------------
Grüße Chris [Diese Nachricht wurde von ChrisTyler am 08. Jan. 2016 editiert.] [Diese Nachricht wurde von ChrisTyler am 08. Jan. 2016 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyoming
Plauderprofi V.I.P. h.c.
Konstrukteur
Beiträge: 3301
Registriert: 02.02.2009
|
erstellt am: 06. Jan. 2016 18:09 <-- editieren / zitieren -->
Willkommen bei den Chaoten in diesem Forum  Ich hatte da jetzt etwas größeres erwartet.  Ok .. 6 80er Burgerbratlinge passen knapp drauf Wenn du mir einen Bratbull gibst, kann ich ihn vervielfältigen. Gruß Peter ------------------
MR2OC Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier
Ehrenmitglied
Maschinenbau Ingenieur
Beiträge: 1536
Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **
|
erstellt am: 06. Jan. 2016 18:40 <-- editieren / zitieren -->
Hallo Peter. Also bei mir ist das Ding 2,5 mal so groß.
Kannst Du nicht mehr so richtig mit AutoCAD? Edit: Ich nehm' alles zurück.
Ich kann nicht mehr richtig mit Draftsight! [Diese Nachricht wurde von Torsten Niemeier am 06. Jan. 2016 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyoming
Plauderprofi V.I.P. h.c.
Konstrukteur
Beiträge: 3301
Registriert: 02.02.2009
|
erstellt am: 06. Jan. 2016 18:46 <-- editieren / zitieren -->
Zitat:
Original erstellt von Torsten Niemeier:
Hallo Peter.Also bei mir ist das Ding 2,5 mal so groß.
Kannst Du nicht mehr so richtig mit AutoCAD? Edit: Ich nehm' alles zurück.
Ich kann nicht mehr richtig mit Draftsight! [Diese Nachricht wurde von Torsten Niemeier am 06. Jan. 2016 editiert.]
Doch, ich kann noch ..  Ist mit nem Zölligen Template erstellt worden. ------------------
MR2OC Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier
Ehrenmitglied
Maschinenbau Ingenieur
Beiträge: 1536
Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **
|
erstellt am: 06. Jan. 2016 18:55 <-- editieren / zitieren -->
Also: Mein Draftsight würde sagen: Deine Maße und einheitenlos.
EDrawings sagt: Deine Maße und in Zoll. Das Ding ist also 6,5m breit.
Dann würde ich allerdings mehr als 3mm Blechstärke nehmen... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ChrisTyler
Mitglied
Koch
Beiträge: 9
Registriert: 06.01.2016 Windows 7
Illustrator /Sketchup.
|
erstellt am: 06. Jan. 2016 18:58 <-- editieren / zitieren -->
Hallo Peter... danke schonmal für das Angebot. Ja kann ich machen. Möchte es aber eigentlich selber können. (Falls ich das Motiv mal anders machen will). Das andere ist das ich eigentlich nicht möchte saß jeder an diese Datei dran kommt. Soll schon für mich individuell gestaltet sein. Geht das auch anders zb per PN oder so? ------------------
Grüße Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyoming
Plauderprofi V.I.P. h.c.
Konstrukteur
Beiträge: 3301
Registriert: 02.02.2009
|
erstellt am: 06. Jan. 2016 19:00 <-- editieren / zitieren -->
Zitat:
Original erstellt von Torsten Niemeier:
EDrawings sagt: Deine Maße und in Zoll. Das Ding ist also 6,5m breit.
Dann würde ich allerdings mehr als 3mm Blechstärke nehmen...
Ok nehmen wir 4mm @Chris ... nicht abschrecken lassen.
So geht das hier  ------------------
MR2OC Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyoming
Plauderprofi V.I.P. h.c.
Konstrukteur
Beiträge: 3301
Registriert: 02.02.2009
|
erstellt am: 06. Jan. 2016 19:01 <-- editieren / zitieren -->
|
ChrisTyler
Mitglied
Koch
Beiträge: 9
Registriert: 06.01.2016 Windows 7
Illustrator /Sketchup.
|
erstellt am: 06. Jan. 2016 19:41 <-- editieren / zitieren -->
Nen lasse mich nicht abschrecken  Habe es in 3 mm Lasern lassen. Das ist okay so aber Bilder per PN schicken geht ja auch nicht leider. Ein weiteres Problem ist bei meiner neuen Zeichnung von einigen Teilen muss ich ja angeben wo gekantet werden soll. Da stehe ich auch auf dem Schlauch
------------------
Grüße Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyoming
Plauderprofi V.I.P. h.c.
Konstrukteur
Beiträge: 3301
Registriert: 02.02.2009
|
erstellt am: 06. Jan. 2016 19:48 <-- editieren / zitieren -->
|
ChrisTyler
Mitglied
Koch
Beiträge: 9
Registriert: 06.01.2016 Windows 7
Illustrator /Sketchup.
|
erstellt am: 06. Jan. 2016 20:58 <-- editieren / zitieren -->
Das hatte ich befürchtet heisst wohl das ich das selbstständig wohl nicht so schnell hinbekommen werde falls ich mal etwas ändern möchte. Wie kann ich das jetzt zukommen lassen? ------------------
Grüße Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyoming
Plauderprofi V.I.P. h.c.
Konstrukteur
Beiträge: 3301
Registriert: 02.02.2009
|
erstellt am: 06. Jan. 2016 21:07 <-- editieren / zitieren -->
|
ChrisTyler
Mitglied
Koch
Beiträge: 9
Registriert: 06.01.2016 Windows 7
Illustrator /Sketchup.
|
erstellt am: 07. Jan. 2016 00:08 <-- editieren / zitieren -->
Ja habe ich jetzt per email vielleicht liegt es auch daran das ich per Handy online bin. Bei den Bildern bin ich nicht sicher ob die funktionieren.
Ansonsten muss ich am Wochenende nochmal mit PC alles durchgehen. Ist diese Woche schwer weil ich Spätschicht habe. Sage schonmal danke. ------------------
Grüße Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rAist
Plauderprofi V.I.P. h.c.
CAD-Dozent (Creo/Inventor)
Beiträge: 3709
Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 07. Jan. 2016 08:23 <-- editieren / zitieren -->
Ohne richtige CAD Programme kommst du nicht weiter, falls du dich intensiver mit der Materie auseinandersetzen möchtest schau dich bei ebay um, da gibt es ne Menge "alte" 3D Software (Inventor, Solid Works ...) für ganz kleines Geld. Viel Spaß bei dem Projekt  ------------------
Kreativcafe Monheim Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ChrisTyler
Mitglied
Koch
Beiträge: 9
Registriert: 06.01.2016 Windows 7
Illustrator /Sketchup.
|
erstellt am: 07. Jan. 2016 11:19 <-- editieren / zitieren -->
Ja,ich möchte mich auf jeden Fall mehr damit beschäftigen. Ist ja nur meine Testphase mit dem Grill. Ich möchte da später noch einige Sachen ändern oder auch andere Sachen bauen...bzw zeichnen. Habe sa richtig Lust zu. Gibt es Programme die als Einsteiger zu empfehlen wären oder ist das Blödsinn? ------------------
Grüße Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ChrisTyler
Mitglied
Koch
Beiträge: 9
Registriert: 06.01.2016 Windows 7
Illustrator /Sketchup.
|
erstellt am: 08. Jan. 2016 10:36 <-- editieren / zitieren -->
Hallo,ich bin es schon wieder. Jetzt stehe ich vor dem nächsten Problem. Ich habe zwar so dachte ich cad 2d Zeichnungen vom Stier aber nachdem man mich hier ja unterstützt hat wurde ich eines besseren belehrt . Meine Toerzeichnungen bzw Bilder sind unbrauchbar. Jetzt habe ich viel gefolgert aber leider nichts gefunden ausser den Hinweis das ich mit Inskape Vektorgrafik zu cad Bildern wandeln kann. Habe das versucht aber das sieht meiner Meinung nach nicht nach dem aus was man gebrauchen kann. Habt ihr einen Tipp wie ich da vorgehen oder muss man auch nach dem umwandeln sowieso jede Zeichnung nochmal anpassen?
Was für mich als leihe natürlich noch besser wäre ,wären vorlagen. Finde allerdings nichts. Muss wohl am Wochenende nochmal das gesamte Netz durchsuchen. ------------------
Grüße Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
E-Boy
Plauderprofi V.I.P. h.c.
Elektroinstallateurmeister
Beiträge: 9405
Registriert: 23.06.2005 FCB
|
erstellt am: 08. Jan. 2016 10:53 <-- editieren / zitieren -->
Zitat:
Original erstellt von ChrisTyler:
Was für mich als leihe natürlich noch besser wäre ,wären vorlagen. Finde allerdings nichts. Muss wohl am Wochenende nochmal das gesamte Netz durchsuchen.
Hmm, also das Netz bietet schon einiges als dwg/dxf. ------------------
Gruß Stefan  Nur Feiglinge speichern zwischen.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ChrisTyler
Mitglied
Koch
Beiträge: 9
Registriert: 06.01.2016 Windows 7
Illustrator /Sketchup.
|
erstellt am: 08. Jan. 2016 11:19 <-- editieren / zitieren -->
Aber nichts was mir gefallen würde. Das meisste sieht aus wie eine Kinderzeichnung oder ich müsste auf einem Portal etwas kaufen wegen copyright. Habe sonst nichts gutes gefunden. ------------------
