Hallo CAD Freunde

Hab noch kein passendes Forum für mein Thema gefunden. Jetzt wurde mir dieses Forum nahe gelegt und ich versuche es mal...

Erstelle grade eine Gesammtzeichnung.
Aus konstruktiven Gründen möchte ich zwei Bleche clinchen.
Wie zeichne bzw. stelle ich Norm gerecht ein "Durchsetzfügen(Clinchen) Verbindung" in einer Zeichnung da.
Leider hilft mir hier meine vorhandene Literatur nicht mehr weiter.
Vielleicht als Schnitt andeuten ? ! Weiß nicht mehr weiter ...
Bin über jegliche Hilfe dankbar.
grüße Alpha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DonChunior
Mitglied
CAD-Systemadministrator


Sehen Sie sich das Profil von DonChunior an!   Senden Sie eine Private Message an DonChunior  Schreiben Sie einen Gästebucheintrag für DonChunior

Beiträge: 125
Registriert: 09.09.2004

Pro/E Wildfire 4.0 M220
Pro/I 3.4 M070
Windows 7 Enterprise SP1

erstellt am: 06. Dez. 2004 13:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat


Hallo!

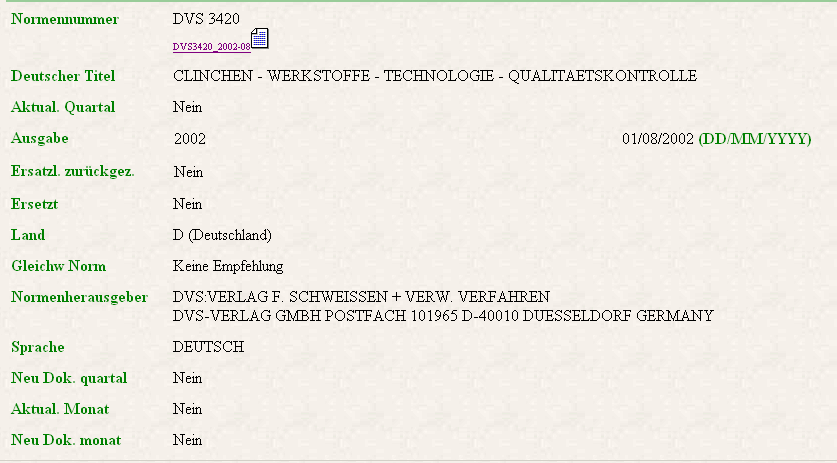

Vielleicht hilft dir das angehängte GIF weiter.
MfG

------------------
