Hallo,
ich arbeite seit ca. einem halben Jahr mit ABAQUS-CAE 6.5 und habe nun erstmals ein Problem mit infiniten Elementen zu bearbeiten. Wie kann ich beim Vernetzen garantieren, daß die Reihenfolge der Knoten bei der Elemntbeschreibung entsprechend der gewünschten Lage der infiniten Elemente erfolgt. Bei Elementen die in Partitionen liegen, die mit der Swept-Methode zu vernetzen sind ist es klar, bei den Elementen im Eck- und Kantenbereich habe ich noch keine Lösung gefunden. Funktioniert das nur über das Editieren des Input-Files? Ich freue mich über hilfreiche Informationen..., Danke schon mal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hast du denn infinite elemente in deiner bibliothek? habe gerade ähnliches problem und generiere ein netz in FemGV und importiere es dann in CAE. ich dachte nähmlich, dass es keine infinite elemente in CAE gibt.

KV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
CAE selbst unterstützt tatsächlich keine infiniten Elemente, nach erzeugen des inp-Files muß darin per Editor eine entsprechende Änderung vorgenommen werden (z.B. *ELEMENT, TYPE=C3D8R => *ELEMENT, TYPE=CIN3D8 für die gewünschten Elemente). Wichtig ist eben, daß beispielsweise bei einem achtknötigen Solid-Element die ersten 4 Knoten in der Elementdefinition die sein müssen, die an den Bereich der finiten Elemente angrenzen. Dies war auch mein Problem bei der Elementgenerierung in CAE, und Inhalt meiner Frage, jetzt habe ich mit Hilfe von Kollegen eine Lösung gefunden. Wenn noch jemand damit Probleme hat, versuche ich den Weg kurz zu beschreiben.

Viele Grüße.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wäre für eine Erklärung sehr dankbar. Dann müsste ich nicht den Umweg über FemGV gehen. (Ich werde wahrscheinlich CIN3D20R Elemente benutzen.)

Danke
KV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo KV,
entschuldige die späte Antwort. Ich versuche mal die Vorgehensweise in CAE zu beschreiben, ein einfacher Quader, z.B. ein Fundament eignet sich sicher ganz gut:
1. Im PART-Modul ein Solid-Extrude in gewünschter Größe erzeugen
2. Entlang aller Kanten ein Extruded-Cut in  geplanter Elementgröße herausschneiden:    |_
                      |_
3. Über Tools->Partition->Cell->Extend Face an allen Begrenzungsflächen die "Wand"bereiche der künftigen infin. El. "abtrennen".
4. Im MESH-Modul Elementtyp (nur finite), Elementgrößen (Seeds)festlegen.
5. Alles vernetzen, dabei muß für die "Wände" die SWEEP-Technique verwendet werden, der Sweep-Pfad zeigt von innen nach außen.
6. Über Mesh->Create Mesh Part ein Mesh Part erzeugen.
7.Über Mesh->Edit Mesh->Edit Nodes die Knoten der späteren infin. El. im Kanten- und Eckbereich so verschieben, dass die Nachbarelemente gemeinsame Kanten bzw. Flächen unter 45° bekommen und wieder ein geschlossener Körper (Quader) entsteht:  |_|_|_|_
                                        | |_|_|_
                                        |/__|_|_
8. Die jeweils beiden jetzt aufeinander liegenden Nodes über Mesh->Edit Mesh->Merge Nodes verschmelzen.
9. Input-File erzeugen, für die gewünschten Elemente per Editor den Elementtyp ändern.

Ich hoffe Du kannst damit irgendetwas anfangen, falls irgendeiner noch eine einfachere oder leichter zu erklärende Methode kennt, würde ich mich freuen.

Viele Grüße.



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Danke fuer Deine Antwort. Ich werde es auf jeden Fall mal probieren.

Greets
KV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ergebnis_Bilder.pdf

Hallo Forumgemeinde,
Dieser Thread ist ja schon etwas älter. Mein Problem allerdings sehr ähnlich. Ich möchte eine explizit-dynamische Simulation eines  Aufpralls in Abaqus simulieren. Es läuft auch alles sehr gut, nur die Spannungen im Zeitverlauf schwanken sehr stark, sodass ich infinite Elemente z.B am unteren Rand einer Platte anbringen möchte.
Bei dem Versuch erhalte ich folgende Fehlermeldung:
Infinite elements must share a complete face with one and only one other non-infinite element.  The elements in element set ErrElemInfiniteAdjacency are not properly connected.
Im Set ErrElemInfiniteAdjacency sind alle infiniten Elemente enthalten. Hier konnte also keine Verbindung zwischen finiten und infiniten Elementen hergestellt werden. Kann ich nicht verstehen, denn jedes infinite Element teilt sich die Knoten mit einem finiten Element. Mein vereinfachtes Model sieht so aus:

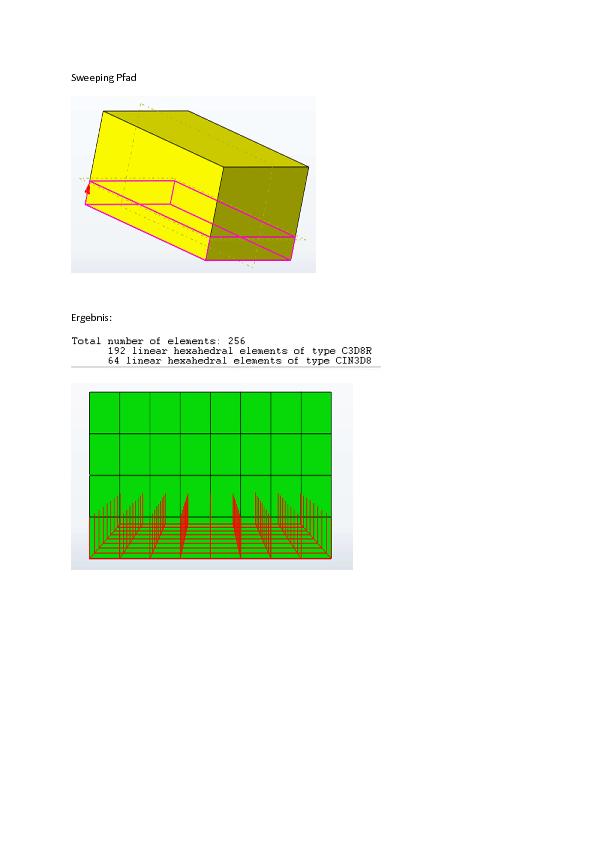

Eine Platte in zwei Zellen unterteilt. Die untere kleinere Zelle1 ist die, die die infiniten Elemente erhalten soll. Vernetzung erfolgt über Mesh Control--> Meshing Technique=Sweep  in Richtung der finiten Elemente. Die große Zelle2 erhält also finite Elemente und wird ebenfalls über Mesh Control --> Meshing Technique=Sweep in entgegengesetzter Richtung vernetzt.
Jetzt erzeuge ich ein input file und ersetze element Type = AC3D8R in CIN3D8. Anschließend importiere ich das Model wieder in CAE. Das Ergebnis --> siehe Anhang.

Jemand eine Idee was falsch läuft? Wie kann ich die Elemente miteinander verbinden?

Gruß
