Thema: Parametrisierte Konstruktion ( Features ) (3269 mal gelesen)
|
shenja
Mitglied
   Beiträge: 56
Registriert: 23.01.2009
|
erstellt am: 15. Nov. 2010 09:34  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich bin derzeit dabei eine Baureihe zu erstellen und komme soweit so gut super voran. Jetzt habe ich ein Gehäuse mit bestimmten Paramters konstruiert und diese Parameter mit Variablen besetzt, sodass ich diese je nach Baugröße abändern kann. Nun habe ich allerdings ein Teil dadrin welches aus 20 bis 40 Punkten(per Macro) konstruiert wird und keiner "leichten" geometrischen Regel folgt ( Ich komme leider nicht an die Formel dieser Ventilatorschaufel ran ). Nun ändert sich diese von Baugröße zur Baugröße etwas.
Nun habe ich mir überlegt die Schaufeln alle einzeln zu konstruieren und dann den einzelnen Baugrößen im Varianteneditor zuordnen. Gibt es für diesen Ansatz eine Möglichkeit oder muss man das dann manuell jedes Mal, wenn man eine Baugröße auswählt die Schaufel reinsetzen? Vielen dank schonmal im Voraus! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ch
Mitglied
Dipl.-Ing. (FH) - Studiendirektor a.D.
Beiträge: 730
Registriert: 27.05.2001 Hicad 2018
|
erstellt am: 15. Nov. 2010 10:59 <-- editieren / zitieren --> Unities abgeben: Nur für shenja
Hallo, Sie können die Schaufeln per Makro einbauen und wiederholen mit Drehung. Wenn Sie die Welle (Einbaustelle der Schaufeln) auf 0 0 0 positionieren wird die Makromontage erleichtert!
Schaufel als Teil kra-Datei abspeichern. Makro:
REM HICAD-Next VN:1502
REM HiCAD
START 59
HNEXT
REM HiCAD 3 = 3-D SZENE
OPTION 3 59
REM 3D - SZENE 3 = Bearbeiten
OPTION 3 101
REM TEILE 10= Aktivieren
OPTION 10 102
STRING RET
REM TEILE 9 = Teil neu
OPTION 9 102
REM TEILE ERZEUG S2= Aus Datenbank
OPTION 12 103
STRING Schaufel
POINT A 0 0 0
POINT A 0 0 0
REM TEILE 4 = Wiederholen
OPTION 4 102
REM WIEDERHOLUNG 2 = Drehen
OPTION 2 119
REM Zu zeichnende Exemplare =
INTEGER 10
REM Wiederholungen sofort auflösen ?
ANTWORT 1
REM Alle Exemplare vereinigen ?
ANTWORT 1
REM 3D-Drehachse auswählen (RMT = weitere Auswahl)
STRING X
REM ~(MMT = Winkel Achse - 2 Punkte) ~Drehwinkel :
WINKEL 36
REM ALT2
OPTION 22 0
REM KOORD. SYSTEM 5 = Gesamtansicht
OPTION 5 152
OPTION ESC
OPTION ESC
END
Makro hält kurz an dann MMT-Taste drücken!
Hat es geklappt? ------------------
K. Christ
Fachschule für Technik - Technikerschule
Heilbronn
http://ts-ft.wms-hn.de/ Hilfestellungen und Makros:
Hicad: http://ts-ft.wms-hn.de/christ4.html
Catia V5: http://ts-ft.wms-hn.de/christ41.html
Stellenangebote für Techniker und Konstrukteure:
http://ts-ft.wms-hn.de/christ3.html
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
shenja
Mitglied
Beiträge: 56
Registriert: 23.01.2009
|
erstellt am: 15. Nov. 2010 11:09 <-- editieren / zitieren --> Unities abgeben:

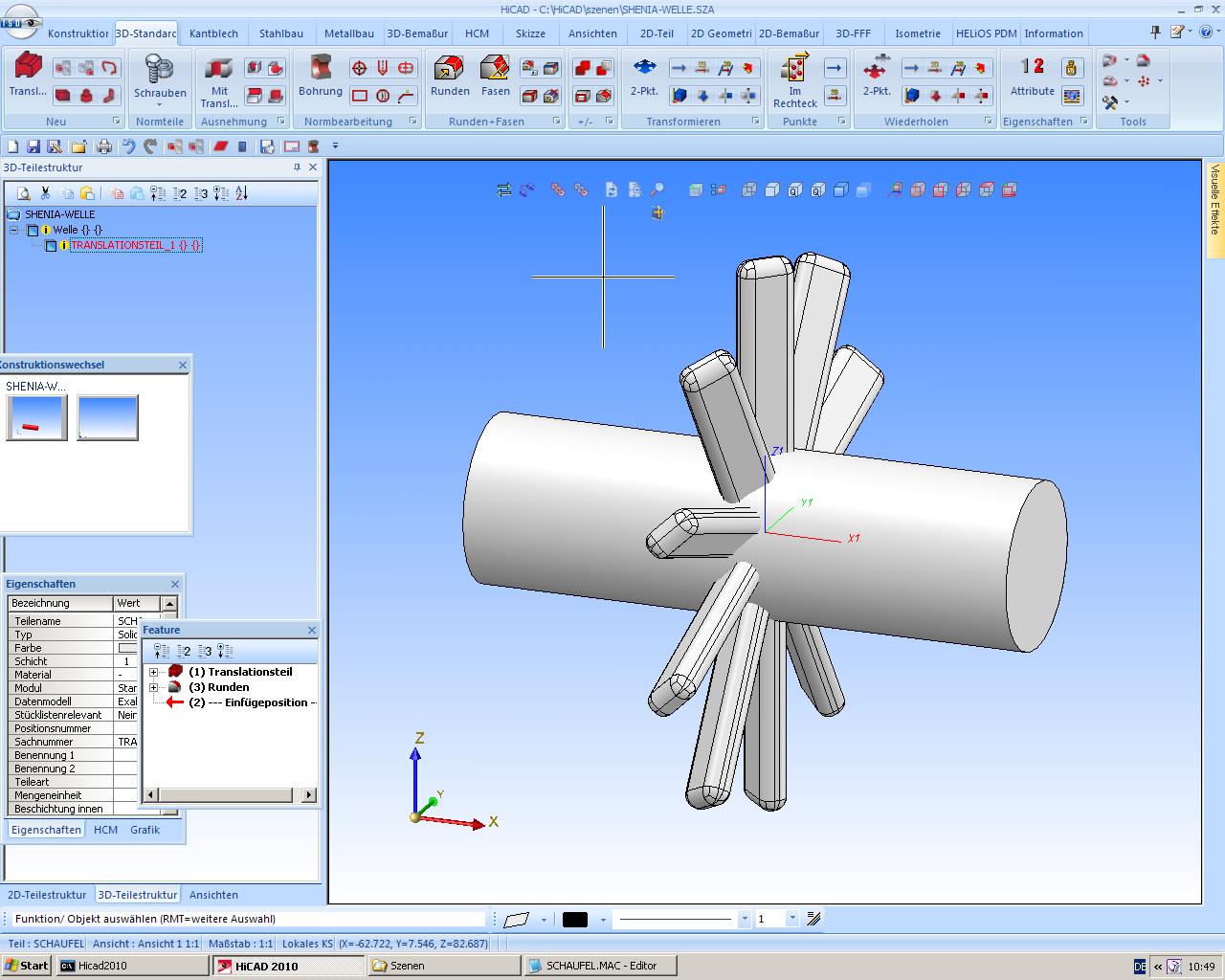

Vielen Dank Ich muss erstmal nur eine Schaufel einbauen, da die Konstrukteure die weiteren Schaufeln, dann je nach Bedarf wiederholen. Jetzt sehe ich bei diesem Makro folgendes: STRING Schaufel POINT A 0 0 0 POINT A 0 0 0 für was stehen die beiden Punkte denn da? Wenn ich die Schaufel am inneren Ende im Punkt 119/0/0 und außen auf 487/-85/0 einbauen will, ist es irgendwie möglich, wenn ich diese Punkte schon im Zusammenbau definiert habe, die Schaufelaußenfaser dadraufzulegen? Ich hoffe es ist einigermassen verständlich was ich meine. EDIT: Wie wandel ich denn meine Szene in eine KRP Datei um? [Diese Nachricht wurde von shenja am 15. Nov. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ch
Mitglied
Dipl.-Ing. (FH) - Studiendirektor a.D.
Beiträge: 730
Registriert: 27.05.2001 Hicad 2018
|
erstellt am: 15. Nov. 2010 11:20 <-- editieren / zitieren --> Unities abgeben: Nur für shenja
|
shenja
Mitglied
Beiträge: 56
Registriert: 23.01.2009
|
erstellt am: 15. Nov. 2010 11:32 <-- editieren / zitieren --> Unities abgeben:
|
ch
Mitglied
Dipl.-Ing. (FH) - Studiendirektor a.D.
Beiträge: 730
Registriert: 27.05.2001 Hicad 2018
|
erstellt am: 15. Nov. 2010 12:10 <-- editieren / zitieren --> Unities abgeben: Nur für shenja
|
shenja
Mitglied
Beiträge: 56
Registriert: 23.01.2009
|
erstellt am: 15. Nov. 2010 12:34 <-- editieren / zitieren --> Unities abgeben:
Danke, das klappt soweit ganz gut, nur ist es nicht so, wie ichs mir gedacht habe. Gibts es keine Möglichkeit im Varianteneditor auf diese Datei zu verweisen? Bzw. eine Variable festzulegen, die dann je nach Baugröße eine andere Schaufel auswirft ( das fertige Bauteil, welches in nem Ordner liegt ) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ch
Mitglied
Dipl.-Ing. (FH) - Studiendirektor a.D.
Beiträge: 730
Registriert: 27.05.2001 Hicad 2018
|
erstellt am: 15. Nov. 2010 13:21 <-- editieren / zitieren --> Unities abgeben: Nur für shenja
|
shenja
Mitglied
Beiträge: 56
Registriert: 23.01.2009
|
erstellt am: 15. Nov. 2010 13:33 <-- editieren / zitieren --> Unities abgeben:
|
ch
Mitglied
Dipl.-Ing. (FH) - Studiendirektor a.D.
Beiträge: 730
Registriert: 27.05.2001 Hicad 2018
|
erstellt am: 16. Nov. 2010 11:34 <-- editieren / zitieren --> Unities abgeben: Nur für shenja
|
shenja
Mitglied
Beiträge: 56
Registriert: 23.01.2009
|
erstellt am: 16. Nov. 2010 11:53 <-- editieren / zitieren --> Unities abgeben:
|
ch
Mitglied
Dipl.-Ing. (FH) - Studiendirektor a.D.
Beiträge: 730
Registriert: 27.05.2001 Hicad 2018
|
erstellt am: 16. Nov. 2010 12:18 <-- editieren / zitieren --> Unities abgeben: Nur für shenja
|
