Thema: Gewindedarstellung in Baugruppenzeichnung (308 / mal gelesen)
|
Anne Thiele
Mitglied
Konstrukteurin
   Beiträge: 3
Registriert: 21.05.2026
|
erstellt am: 22. Mai. 2026 08:01  <-- editieren / zitieren -->   Unities abgeben:

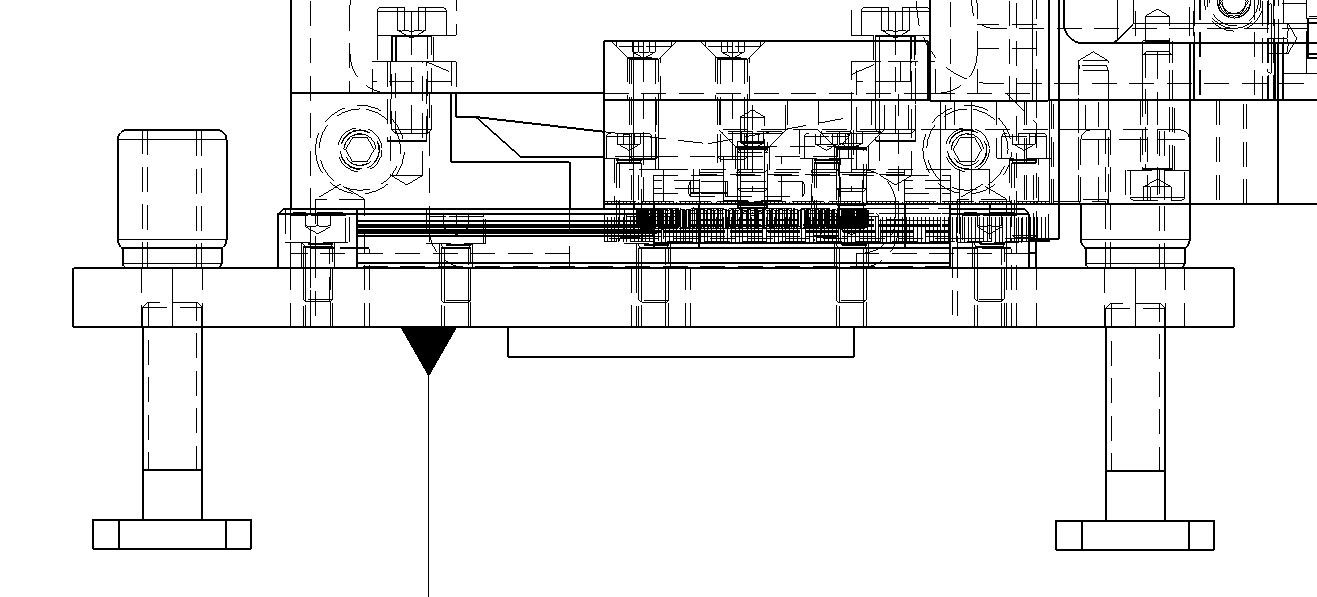

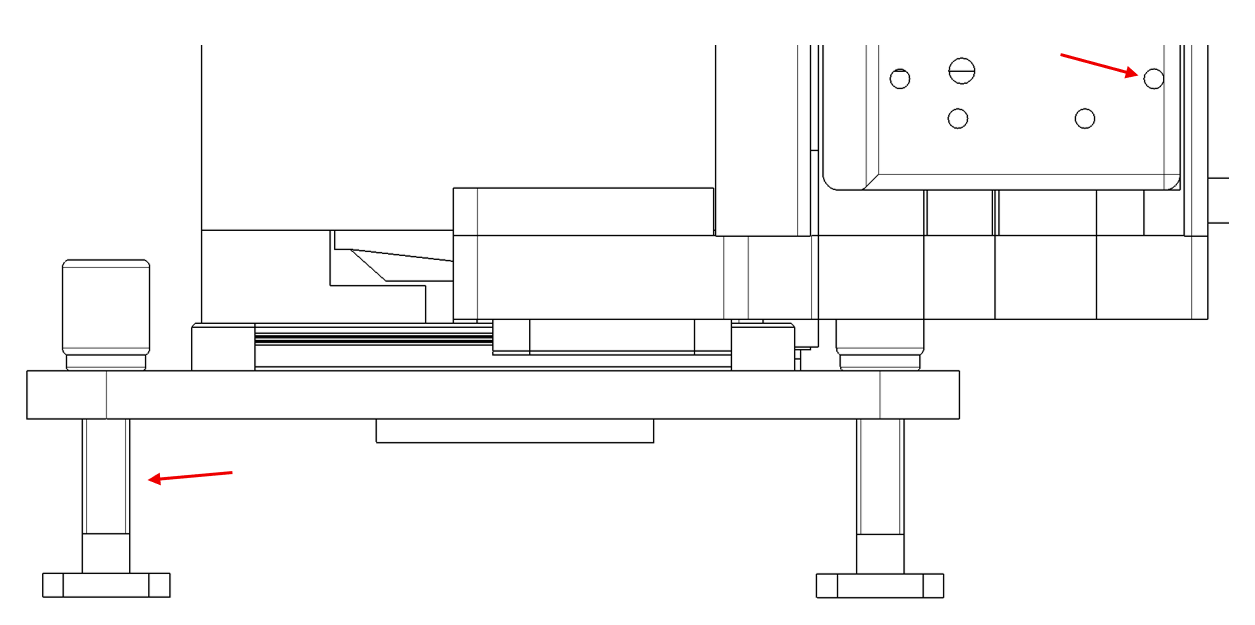

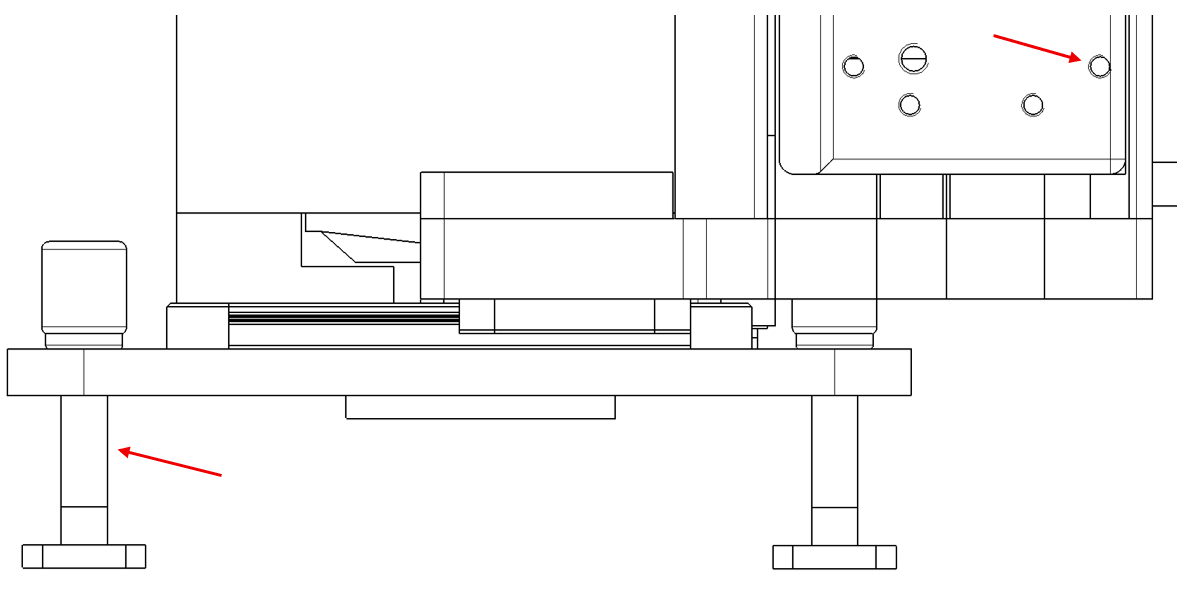

Hallo zusammen, seit ein paar Monaten arbeiten wir mit SW26. Jetzt habe ich bei einer Baugruppenzeichnung Gewindedarstellungsprobleme. Entweder es wird nur das Außengewinde und nicht das Innengewinde (siehe Bild 1) dargestellt oder umgekehrt (siehe Bild 2). Bei Anzeigeart mit verdeckten Kanten wird das Gewinde als verdeckte Kante dargestellt, nachdem es kurz als dünne Linie aufgeblitzt war (siehe Bild 3).
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Strömungssimulant
Mitglied
Dipl.-Ing. (FH)
Beiträge: 5
Registriert: 14.07.2023 NX2212, OpenFOAM v2412, Ansys CFD PrepPost
SWx 2021 SP5.1, EPDM 2021, Infor LN
|
erstellt am: 26. Mai. 2026 09:25 <-- editieren / zitieren --> Unities abgeben: Nur für Anne Thiele
Hallo, hast du in der Baugruppenzeichnung die Gewindedarstellung importiert? Dann kannst Du noch mit dem Schalter für die Gewindedarstellungsqualität spielen. Ich muss seit 2003 mit SWX arbeiten und werde es nicht mehr erleben, dass die Gewindedarstellung funktioniert (Bechtle wird es anders sehen  ).
Zum Glück mache ich Neuentwicklungen seit 2022 durchgängig mit Siemens NX und nicht mehr mit SWX. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Anne Thiele
Mitglied
Konstrukteurin
Beiträge: 3
Registriert: 21.05.2026
|
erstellt am: 26. Mai. 2026 09:53 <-- editieren / zitieren --> Unities abgeben:

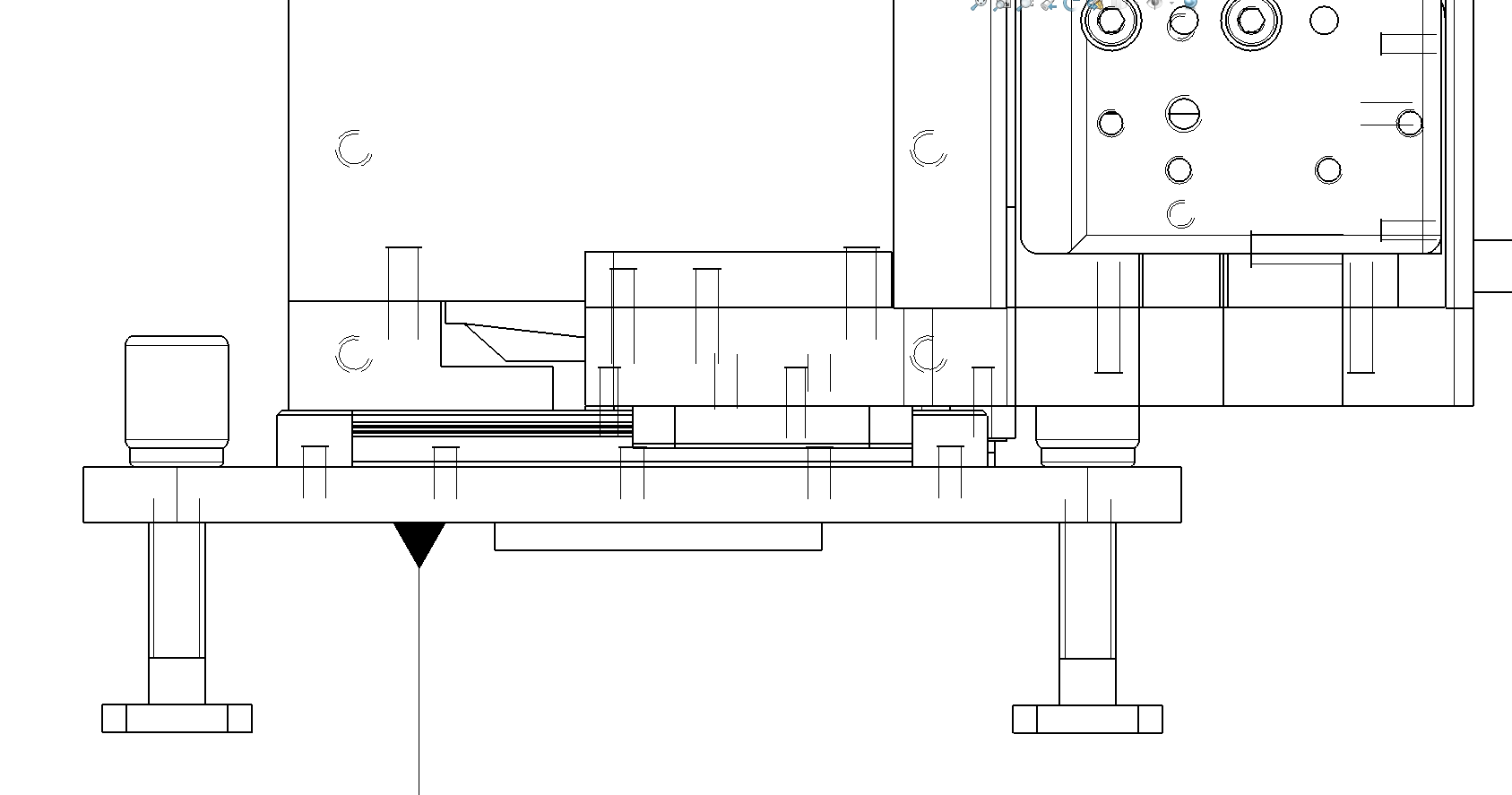

Hallo Strömungssimulant, danke für die Antwort. Wenn du mit "Gewindedarstellung importiert" Modellelemente - Beschriftung - Gewindedarstellung meinst, das habe ich bereits gemacht. Bei der Gewindedarstellungsqualität in der Ansicht kommt bei "Entwurfsqualität" Bild 4 heraus. Es werden alle Gewinde und in voller Länge angezeigt. Es handelt sich hier um eine kleine Baugruppe. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3447
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 26. Mai. 2026 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für Anne Thiele

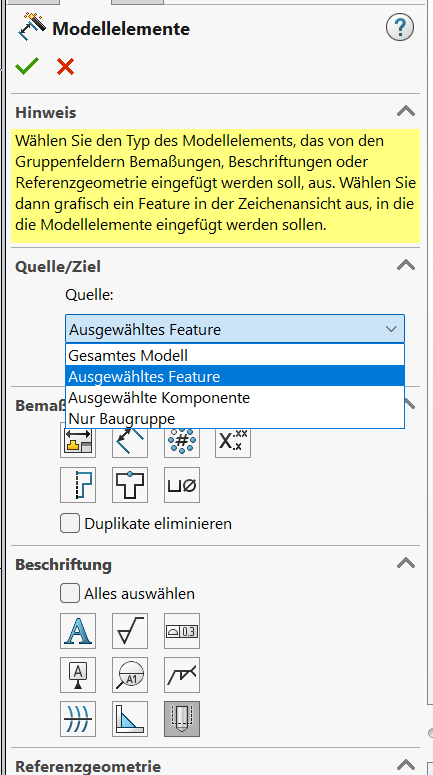

Hallo, Bei "Einfügen - Modellelemente" gibt es oben die Option "Quelle:"
- gesamtes Modell // Ausgewähltes Feature // Ausgewählte Komponente // Nur Baugruppe
- Darunter noch "In alle Ansichten importieren" Ich glaube damit ballert man sich sehr schnell alle Gewinde (und sonstige) rein. Dann gibt es noch bei "Ansicht - Ausblenden/Einblenden" fast ganz unten "Beschriftung"
das Icon funktioniert wie ein Kugelschreiber rastend. Damit kann man Beschriftungen (also auch Gewinde) ausblenden und wieder einblenden.
Vielleicht hilft die Funktion auch beim Aufräumen. Eine Umkehrfunktion zum Gewinde reinholen kenne ich nicht - wäre vielleicht ein Makro-Projekt? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur
Beiträge: 3909
Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **
|
erstellt am: 26. Mai. 2026 19:27 <-- editieren / zitieren --> Unities abgeben: Nur für Anne Thiele
|
Anne Thiele
Mitglied
Konstrukteurin
Beiträge: 3
Registriert: 21.05.2026
|
erstellt am: 27. Mai. 2026 08:03 <-- editieren / zitieren --> Unities abgeben:
Hallo Christian, danke für deine Ideen. Habe ich so auch schon gemacht. Die Gewinde sind auch alle da, siehe Bild 1, 3 (leider nur als Unsichtbare dargestellt) und 4 (was auch nicht passt), sie werden nur nicht korrekt bzw. dauerhaft (nach einem Neuaufbau sind sie dann schon mal weg) dargestellt. Mein Verdacht ist, dass die Baugruppe (wenn auch klein) für SW zu groß ist um Gewinde korrekt darzustellen.
Gibt es da vielleicht irgendeine Einstellung? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
