Thema: Förderband mit Pathmate - Mitnehmer klappt nach innen (612 / mal gelesen)
|
Paul789 Mitglied
 Beiträge: 3 Registriert: 22.10.2024
|
erstellt am: 22. Okt. 2024 16:29 <-- editieren / zitieren --> Unities abgeben:

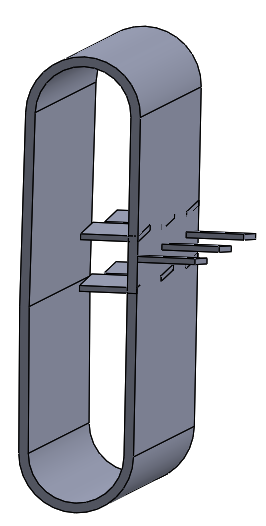

Hallo zusammen, ich möchte in SolidWorks ein Förderband konstruieren und simulieren. Dazu nutze ich die Pathmate Funktion. Leider passiert es bei der Simulation und händischen ziehen immer wieder, dass die Mitnehmer ins Föderband klappen. Eigentlich sollen sie außen entlang laufen. Welche Bedingung kann ich noch setzen, damit das nicht passiert oder gibt es einen besseren Weg? Vielen Dank Paul Edit: Vielen Dank für eure Antworten. Ich habe jetzt eine PackAndGo Zip ergänzt, in der einer der Mitnehmer auch nach innen zeigt. Anscheinend handelt es sich um ein bekanntes Problem. Mich wundert, dass SolidWorks keine "einfache" Lösung dafür bereit hält... [Diese Nachricht wurde von Paul789 am 24. Okt. 2024 editiert.] [Diese Nachricht wurde von Paul789 am 24. Okt. 2024 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Spieler Mitglied Mechaniker

 Beiträge: 1434 Registriert: 12.12.2002 SOLIDWORKS 2025SP1.1
|
erstellt am: 23. Okt. 2024 08:14 <-- editieren / zitieren --> Unities abgeben:          Nur für Paul789
|
KSAH Mitglied Freiberufler

 Beiträge: 188 Registriert: 18.06.2015 SolidWorks 2010 bis 2021
|
erstellt am: 23. Okt. 2024 09:56 <-- editieren / zitieren --> Unities abgeben:          Nur für Paul789
Das Problem kenne ich zur Genüge. Deshalb mache ich so was nicht mehr. Letzter Versuch war eine Prüfvorrichtung, wo eine Jalosie geprüft werden soll. Ich verknüpfte die Elemente an eine Skizze und wollte diese bei Bedarf anpassen. Ging nicht. Die Verknüpfungen drehten sich willkürlich um. Ich baute es dann 2x statisch auf, verknüpfte es und fixierte beide Jalousien. Denn sogar beim Neuaufbau könnte die Verknüpfung drehen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Spieler Mitglied Mechaniker

 Beiträge: 1434 Registriert: 12.12.2002 SOLIDWORKS 2025SP1.1
|
erstellt am: 23. Okt. 2024 19:50 <-- editieren / zitieren --> Unities abgeben:          Nur für Paul789
|
KSAH Mitglied Freiberufler

 Beiträge: 188 Registriert: 18.06.2015 SolidWorks 2010 bis 2021
|
erstellt am: 23. Okt. 2024 20:38 <-- editieren / zitieren --> Unities abgeben:          Nur für Paul789
|
Paul789 Mitglied
 Beiträge: 3 Registriert: 22.10.2024
|
erstellt am: 24. Okt. 2024 12:47 <-- editieren / zitieren --> Unities abgeben:
Sehr schönes Modell! Bei dir ist der Förderriemen ein Vollkörper. Kann das einen Unterschied machen? Mich würde auch noch interessieren, wie du den Abstand zwischen den Mitnehmern gemacht hast. Kann man da Werte vorgeben, wenn ich z.B. genau 20mm Abstand haben möchte, oder muss man die händisch in die gewünschte Position ziehen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Spieler Mitglied Mechaniker

 Beiträge: 1434 Registriert: 12.12.2002 SOLIDWORKS 2025SP1.1
|
erstellt am: 24. Okt. 2024 17:33 <-- editieren / zitieren --> Unities abgeben:          Nur für Paul789

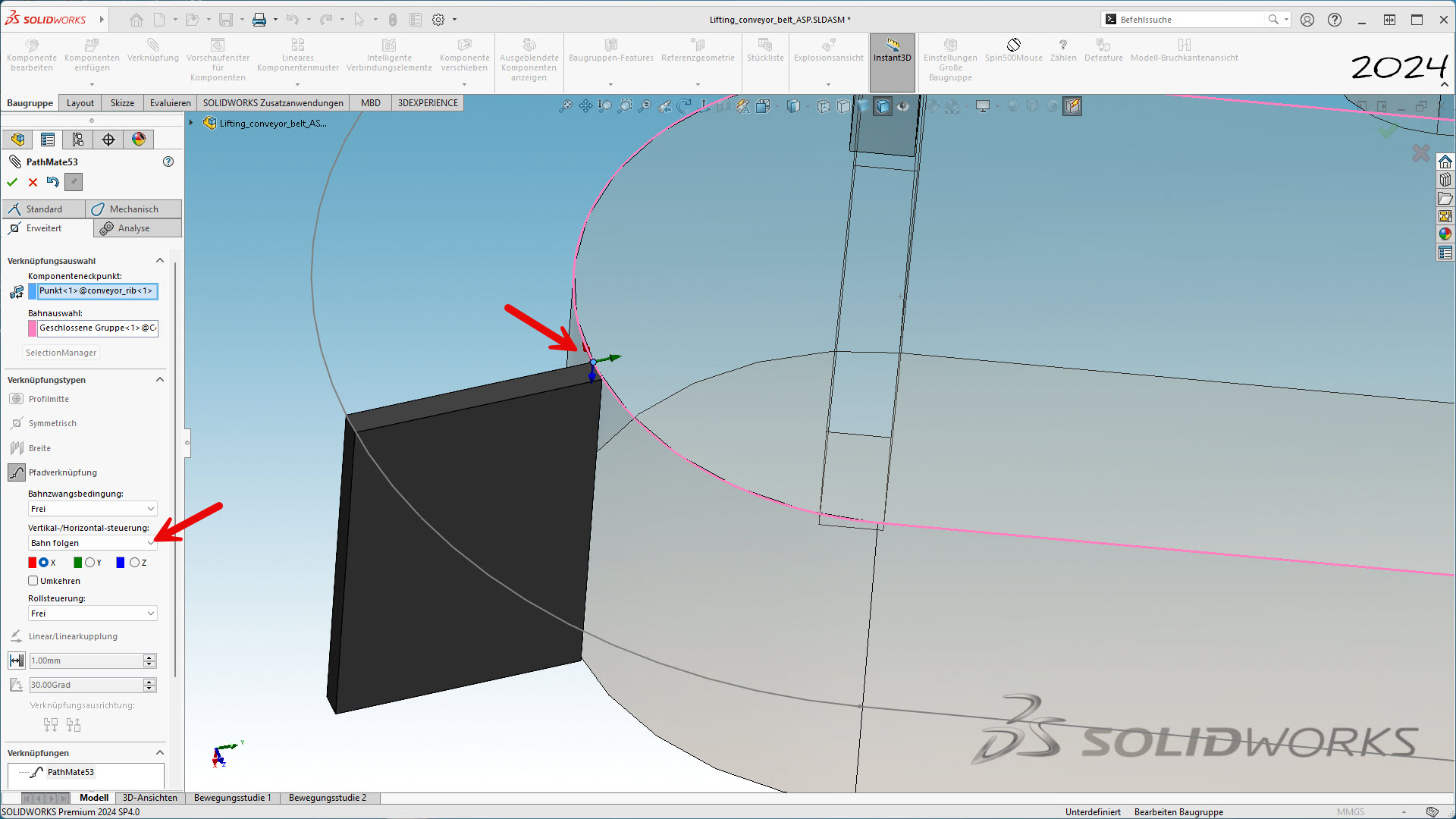

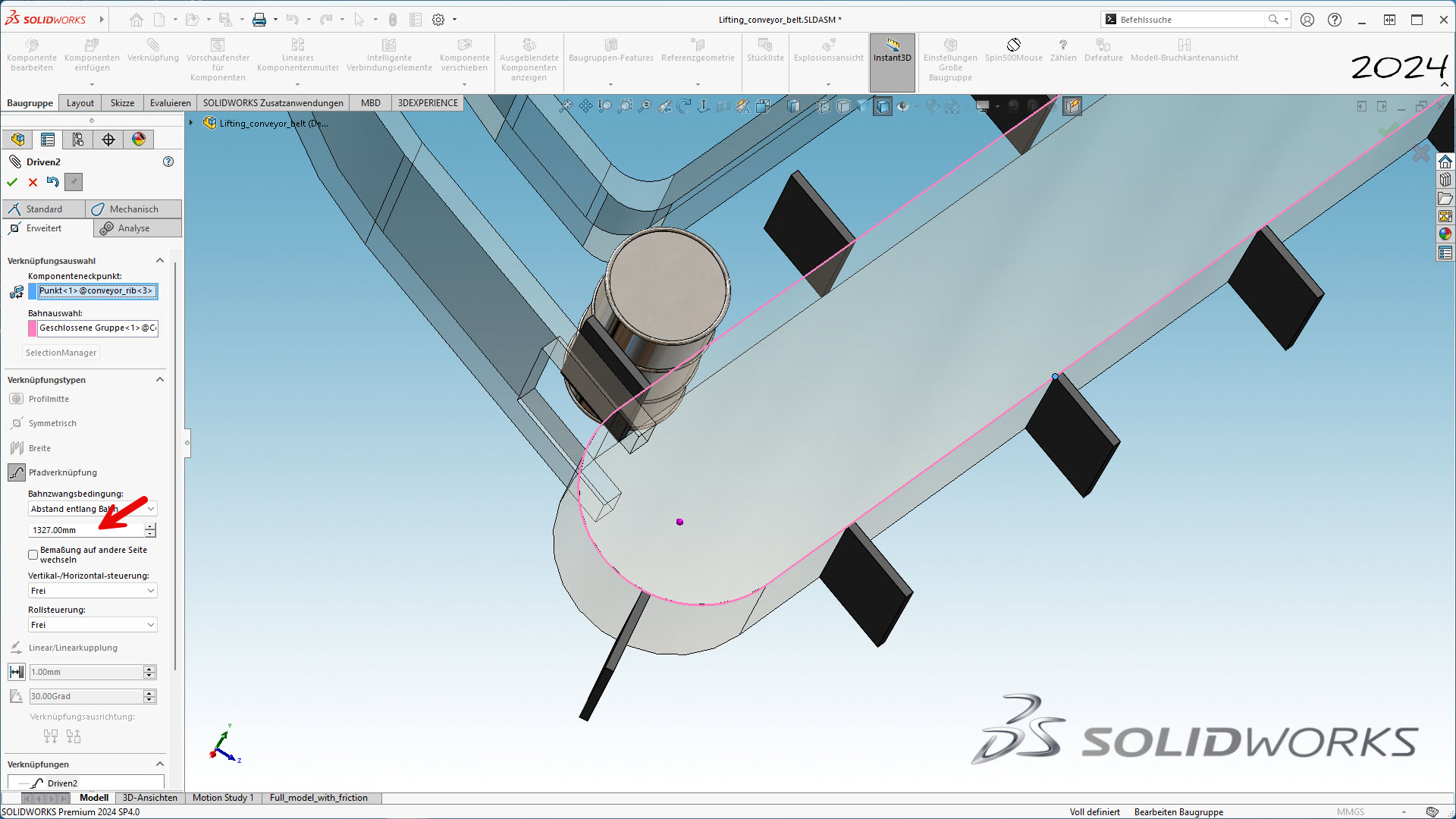

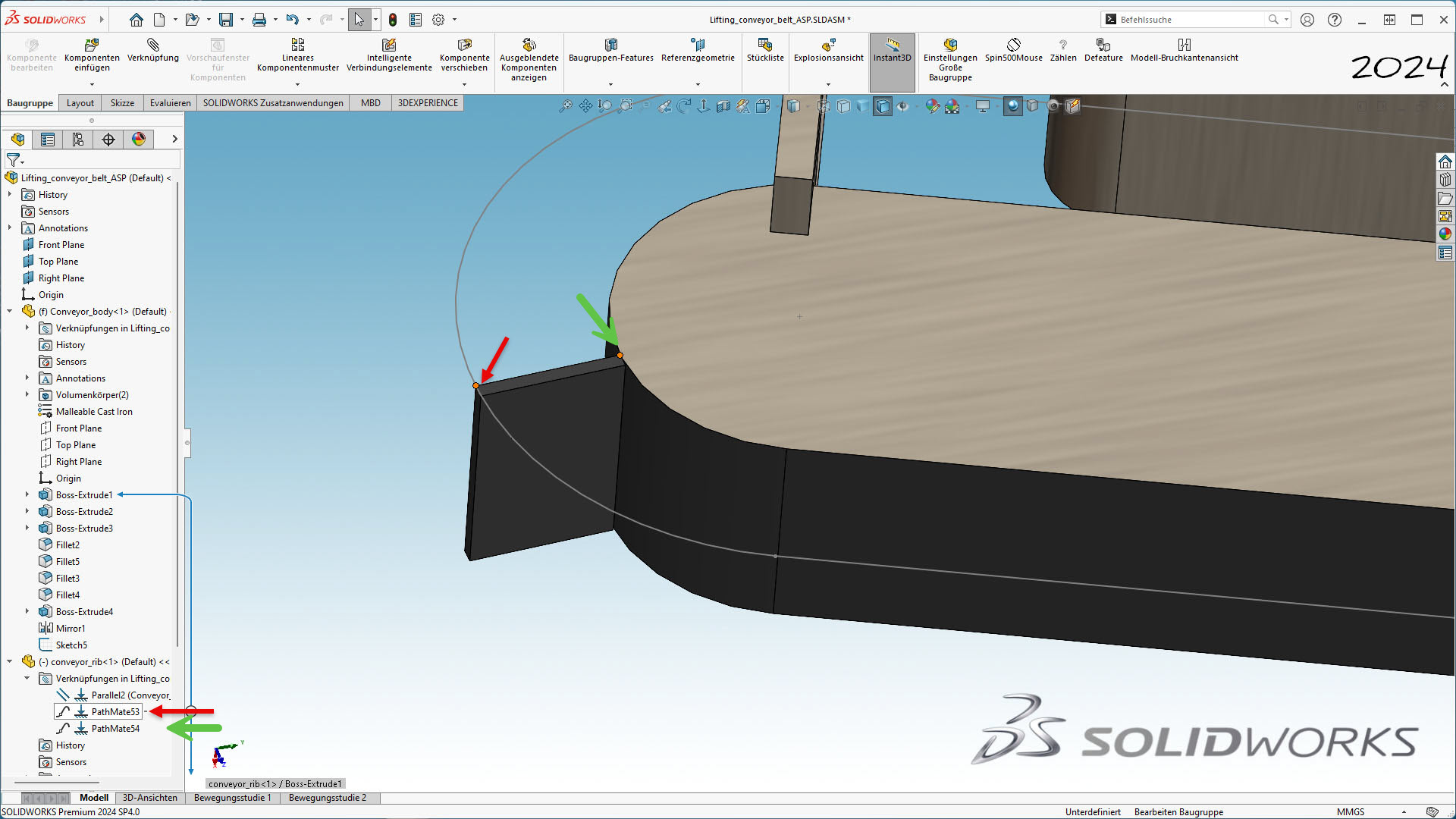

Nein, das Volumen macht keinen Unterschied. Beim manuellen Zupfen empfehle ich 2 PathMates, über eine Offset-Skizze. Man kann auch eine Option setzen "Bahn folgen". Den Abstand zwischen den Komponenten gibt man unter "Abstand entlang Bahn" ein, dann relativ zum Wert der vorherigen Komponente. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Spieler Mitglied Mechaniker

 Beiträge: 1434 Registriert: 12.12.2002 SOLIDWORKS 2025SP1.1
|
erstellt am: 24. Okt. 2024 19:14 <-- editieren / zitieren --> Unities abgeben:          Nur für Paul789
|
Paul789 Mitglied
 Beiträge: 3 Registriert: 22.10.2024
|
erstellt am: 24. Okt. 2024 19:27 <-- editieren / zitieren --> Unities abgeben:
Danke für den Tipp mit dem Abstand entlang der Bahn. Das mit den zwei Path Mates hat bei mir dazu geführt, dass es teilweise gehakt hat. Ich konnte in der Spline Skizze keinen direktes Off-Set Element einfügen, weshalb ich den Spline in eine neue Skizze übertragen und dort das Off-Set Element erzeugt habe. Vielleicht liegt es daran. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
