Autor Thema:  Schnitt in der Zeichnung hat sich automatisch verschoben (475 / mal gelesen)
HPN-Magnetic
Mitglied
Konstrukteur / QMB


Sehen Sie sich das Profil von HPN-Magnetic an!   Senden Sie eine Private Message an HPN-Magnetic  Schreiben Sie einen Gästebucheintrag für HPN-Magnetic

Beiträge: 15
Registriert: 08.08.2023

ME10 - ME10 Macro-Programmierung
Pro/Engineer - CREO param
SIEMENS NX10
CATIA V5
SOLIDworks

erstellt am: 09. Okt. 2024 09:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen,

bei mir hat sich folgende Problematik ergeben:

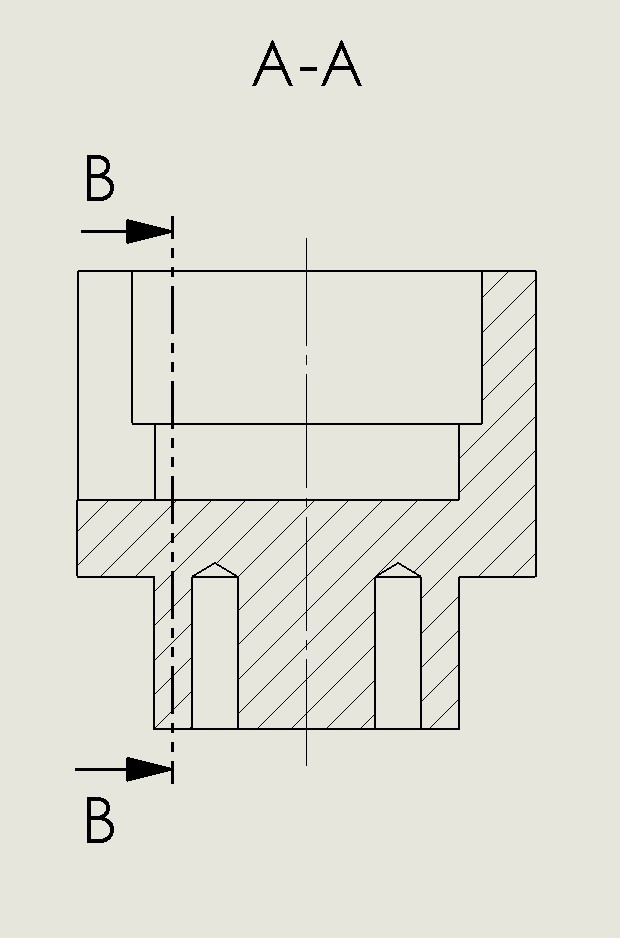

Nach dem hinzufügen von 2 Stiftlöchern, hat sich in der Zeichnung der Schnitt B-B automatisch verschoben und lässt sich nicht mehr auf die richtige Position verschieben!
Wo liegt das Problem?

Gruß Peter


PS.
Ich vermisse Pro/E da war es viel einfacher.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HPN-Magnetic
Mitglied
Konstrukteur / QMB


Sehen Sie sich das Profil von HPN-Magnetic an!   Senden Sie eine Private Message an HPN-Magnetic  Schreiben Sie einen Gästebucheintrag für HPN-Magnetic

Beiträge: 15
Registriert: 08.08.2023

ME10 - ME10 Macro-Programmierung
Pro/Engineer - CREO param
SIEMENS NX10
CATIA V5
SOLIDworks

erstellt am: 09. Okt. 2024 10:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

In dem Moment wo ich auch nur eine der Bohrungen auf der Basisebene positioniere geschieht dieses Phänomen !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Ehrenmitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1505
Registriert: 20.12.2003

SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 09. Okt. 2024 12:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für HPN-Magnetic 10 Unities + Antwort hilfreich




Hallo Peter,

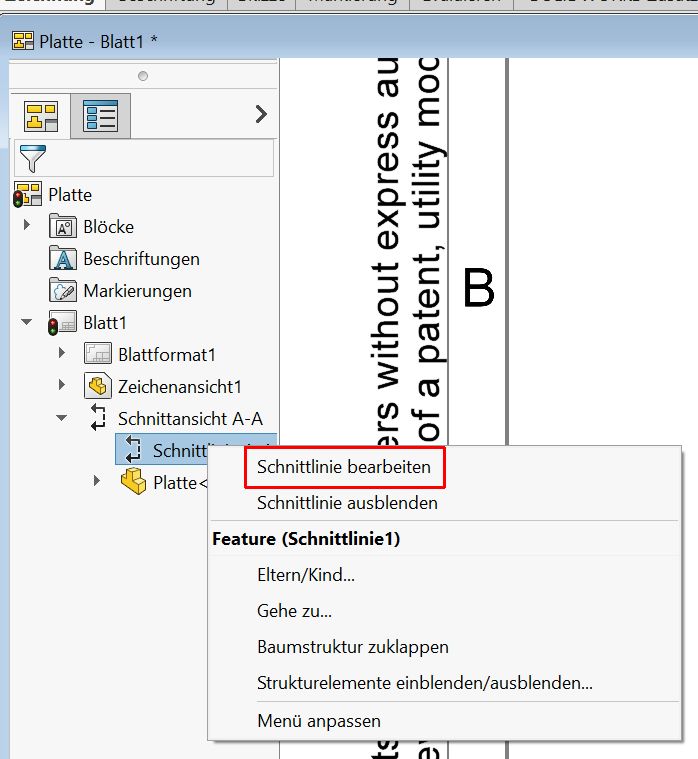

wenn du im Featuremanager einen Rechtsklick auf die Schnittansicht
machst,
kannst du die Schnittlinie bearbeiten. Um z.B. die Schnittlinie genau
in die Bohrungsmitte zu legen, wähle den Punkt "Skizze bearbeiten" aus
und definiere die Zwangsbedingungen. Dann ist bei Geometrieänderungen
die Linie "geschützt". Es sei denn, du würdest z.B. die Bohrungsgeometrie
löschen, die du zum Definieren der Zwangsbedingung genutzt hast

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Ehrenmitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1505
Registriert: 20.12.2003

SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 09. Okt. 2024 12:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für HPN-Magnetic 10 Unities + Antwort hilfreich


SWX2024-Platte.zip


Habe noch mal auf die Schnelle eine Platte in SWX2024 erstellt.
Wenn der unterdrückte Schnitt wieder aktiviert wird, ändert sich
an der Schnittpositionierung nichts.

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3706
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 09. Okt. 2024 13:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für HPN-Magnetic 10 Unities + Antwort hilfreich

Hallo HPN-Magnetic,

jeder Umstieg hat so seine Tücken, habs selbst zwischen 3 Systemen gewechselt (5 wenn man 2d noch mit zählt, 6 wenn ich das Brett noch dazu zähle)-
Ich verstehe dein vermissen, kann dir aber sagen, du hast kein schlechtes Programm vor dir.

wenn ich dic hrichtig verstanden habe:
Du hast mit dem Bohrungsassistenten zB 6 Bohrungen gesetzt
und in der Zeichnung dann den Schnitt dirch eine der Bohrungen gelegt

danach hast du aus den 6 Bohrungen, aber 8 Bohrungen gemacht
und der Schnitt ist versprungen.
Das kann daran liegen, dass die Bohrung, an der der Schnitt liegt, jetzt einfach im DRehkreis weitergerückt ist, dein Schnitt aber, adaran fest hängt.
Schnittlinie wie schon vom Kollegen beschrieben, einfach neu zuordnen.

Gleiches gilt, für frei plazierte Bohrungen.

LG Martin

------------------
Das Leben ist Veränderung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HPN-Magnetic
Mitglied
Konstrukteur / QMB


Sehen Sie sich das Profil von HPN-Magnetic an!   Senden Sie eine Private Message an HPN-Magnetic  Schreiben Sie einen Gästebucheintrag für HPN-Magnetic

Beiträge: 15
Registriert: 08.08.2023

ME10 - ME10 Macro-Programmierung
Pro/Engineer - CREO param
SIEMENS NX10
CATIA V5
SOLIDworks

erstellt am: 14. Okt. 2024 07:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen lieben Dank für eure Antworten ... ich muss das alles noch einmal ausprobieren wenn ich etwas mehr Zeit habe.

Bei der kleinen Zeichnung war das jetzt nicht das Problem ... die habe ich mal eben neu gemacht, aber bei größeren bekomme die dabei einen Reiz im Hals.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
