Hi zusammen

ich bin in der Suche nicht wirklich fündig geworden, hatte mich auch schon mal mit dem Autotracing versucht - ergibt aber nicht das, was ich suche

In einer Baugruppe habe ich zwei ineinander greifende Zahnräder - eins ist fixiert, das andere soll auf dem ersten abrollen - Bewegung inkl. Übersetzung funktioniert. Plan auf der Oberfläche der Zahnräder möchte ich eine Skizze erstellen, in der ein Punkt, der sich (beliebig, aber fix) auf dem abrollenden Zahnrad befindet, bei seiner Abroll-Bewegung eine Linie in die Skizze zeichnet - und an der Stelle weiß ich nicht weiter

Ich benötige die Bahnkurve nur für eine qualitative Betrachtung, nicht weiter als konstruktives Element in SWX! Die Linie darf also auch gerne mit Drittmitteln erzeugt werden. Den Punkt selbst während seiner Bewegung als Video aufzeichnen wäre nicht das Problem, es resultiert aber halt nur in dem Punkt, und erzeugt nicht seine Bahnkurve. Vergleichbar wäre es mit diesen Zeichengeräten für Mandalas. Hatte jemand von Euch schon einmal Kontakt mit dieser Materie?

Bin für jeden Tipp dankbar!

------------------

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,
wenn du SOLIDWORKS Premium hast, dann kannst du mit dem darin enthaltenen Motion diese Spurkurve ermitteln. Da gibt es hier tonnenweise tolle Beispiele von Andi Spieler

Hier mal ein Faden dazu: https://ww3.cad.de/foren/ubb/Forum2/HTML/023329.shtml#000000

------------------
Einen schönen Gruß von Heiko
• www.dps-software.de • www.dps-akademie.de • www.iknow-solidworks.de • www.youtube.de/dpssoftwaregmbh •

[Diese Nachricht wurde von Heiko Soehnholz am 08. Jul. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Heiko

Danke Dir für Deine Antwort ganz herzlich  ÜŽs sind unterwegs

Viel Lesestoff... Leider bin ich "nur" mit Professional gesegnet, insofern spricht das dann wohl für den aufwändigeren Weg Formnest (für mich komplett neu) - aber probieren werde ich es mal. Montag werde ich bei uns mal nachhaken, ob wir nicht eine Premium-Lizenz im Fundus haben

Merci und ein sonniges Wochenende

------------------

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...wenn man denn dann auch nach Spurkurve sucht, anstelle von Bahnkurve, gibtŽs auch Treffer

Nochmal ÜŽs für Dich Heiko

------------------

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

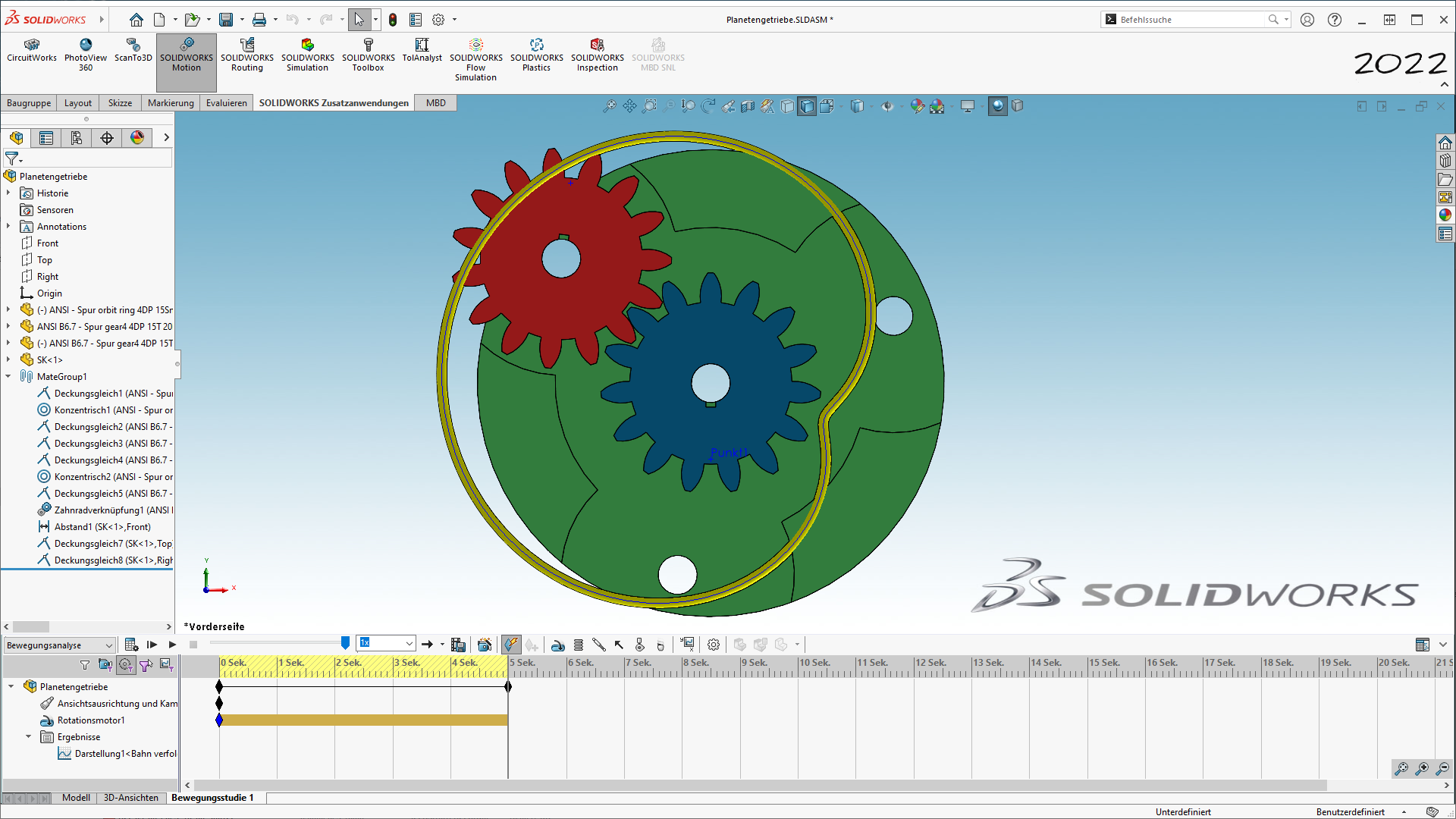

SWX_Spurkurve_Motion_ASP.png SWX_Spurkurve_Motion_ASP.mp4

Hallo Axel, hallo Heiko,

so sieht das dann aus in SOLIDWORKS Motion.

Die Spurkurve kann man extrahieren und weiter benutzen, hier ein Sweep (gelb) drübergelegt.

VG
Andi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Andi

genau das ist es, was ich bei mir sehen wollte

Ich glaube, ich muss da bei mir ein wenig tricksen, um das so hin zu bekommen

Einen schönen Abend wünsche ich Euch!

------------------

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

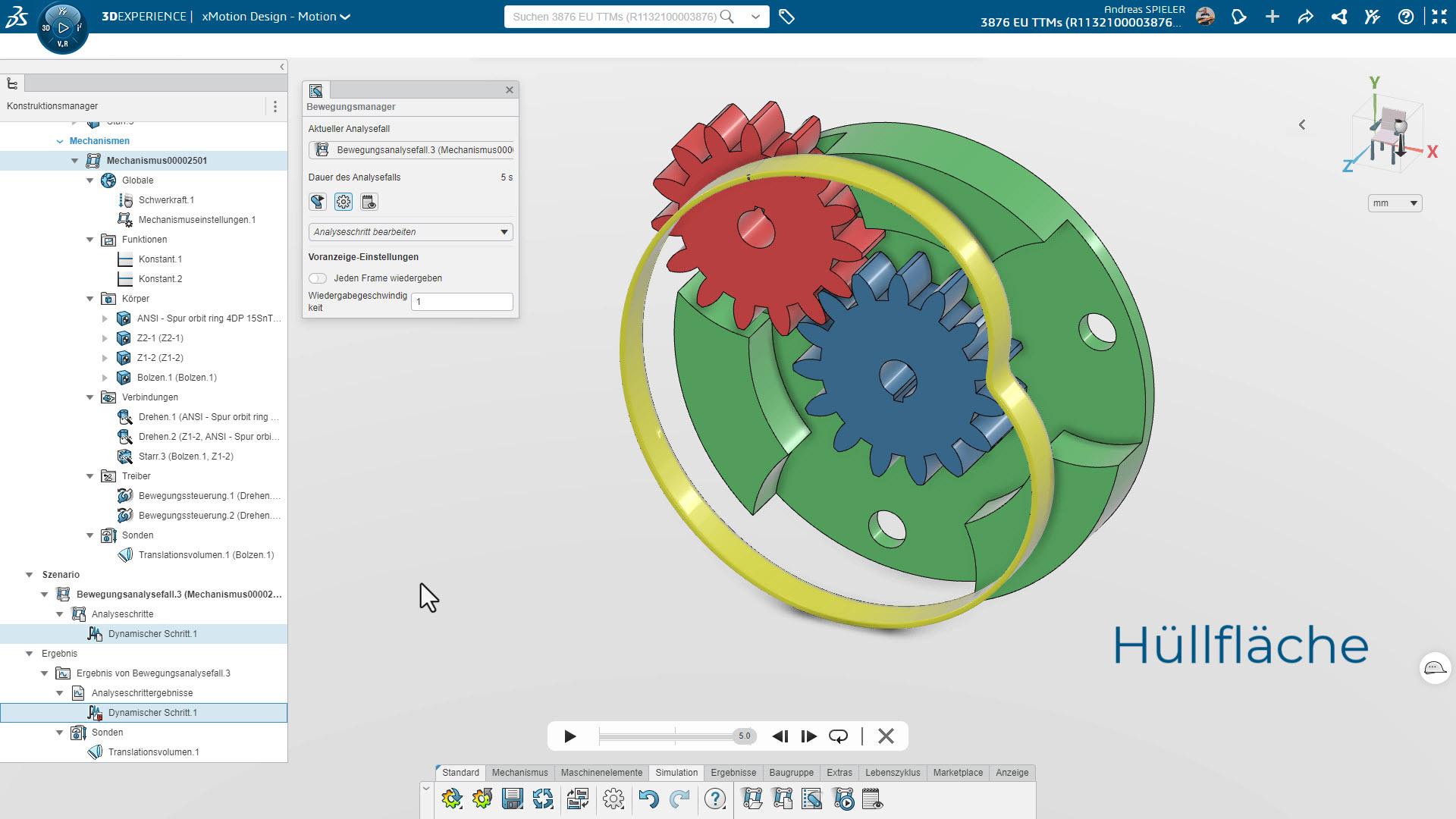

Spurkurve_xMotion_ASP.jpg Spurkurve-xMotion_ASP.mp4

Eine weitere Möglichkeit, um eine eine Spurkurve zu erstellen:

SOLIDWORKS 3D Motion Creator (xMotion)

Diese Anwendung läuft im Webbrowser, man muss nichts installieren.
Die SOLIDWORKS Baugruppe (oder von anderen CAD-Systemen) wird importiert.

Sogar 3D-Hüllflächen kann xMotion.

VG
Andi

Edit: Video lief nicht

[Diese Nachricht wurde von Andi Spieler am 09. Jul. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DAS wird Thema der nächsten Mittagspausen werden - schaut richtig vielversprechend aus!
Ich stecke im Moment noch ein wenig in den Zahnradverknüpfungen fest - aber sowie die Kinematik steht…

Ich melde mich wieder - MERCI

------------------

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
