Hallo ringsum!

Ich bin eigentlich schon ein paar Jahrzehnte hier, angefangen mit AutoCAD Mechanical, danach viele Jahre lang Inventor.

Jetzt aber neu auf Solidworks und leider in der Firma keine Zeit für umfassende Schulungen und Support.

Meine einzigen Vorlagen sind DIN A4 und A3. Dafür gibt es einen Schriftkopf und ich weiß nicht, wie dieser vom Verfasser erstellt wurde. Ich brauche nun aber A2, A1, A0 als Vorlage.

Eigentlich würde ich jetzt das originale Blatt unter einem anderen Namen als Zeichnungsvorlage drwdot abspeichern und dann nur das Blattformat ändern. Dabei wird aber mein Schriftkopf gelöscht und der Solidworks-Kopf eingebaut.

Habe jetzt total viel versucht, leider ohne Erfolg. Kann ich mit Euch rechnen?

Danke im Voraus und viele Grüße!
Ralf

------------------
Viele GrÌße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

einfach, wie folgt:

- Neue Zeichnung mit deinem A3 Blattformat öffnen
- Blattformat bearbeiten
- Schriftkopf markieren, dann STRG-C
- Neue Zeichnung mit dem Standard-Blattformat A2 erstellen
- Blattformat bearbeiten und Standard-Schriftkopf löschen
- STRG-V
- markierten Schriftkopf in die Ecke verschieben
- Blattformat speichern
usw.

------------------
Einen schönen Gruß von Heiko
• www.dps-software.de • www.dps-akademie.de • www.iknow-solidworks.de • www.youtube.de/dpssoftwaregmbh •

[Diese Nachricht wurde von Heiko Soehnholz am 06. Jul. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Heiko Soehnholz:
Moin,

einfach, wie folgt:

- Neue Zeichnung mit deinem A3 Blattformat öffnen
- Blattformat bearbeiten
- Schriftkopf markieren, dann STRG-C
- Neue Zeichnung mit dem Standard-Blattformat A2 erstellen
- Blattformat bearbeiten und Standard-Schriftkopf löschen
- STRG-V
- markierten Schriftkopf in die Ecke verschieben
- Blattformat speichern
usw.

---

Eigentlich habe ich es genau so mehrfach versucht. Doch der Schriftkopf sitzt erstens beim Einfügen nicht an derselben Ecke unten rechts und lässt sich auch nicht an einem Punkt greifen und ziehen. Da zieht es alles auseinander. Bei Verschieben mit Pfeiltasten geht das komplett mit, allerdings lässt sich der SK nicht genau fixieren. Zweitens geht unser Firmenlogo-Bild nicht mit.

------------------
Viele GrÌße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

willkommen im Forum.

Ich hatte mal einen Mitarbeiter (Thomas  ), der ist auf die Idee gekommen statt Strg+c einen Block zu erstellen. Weiß aber nicht mehr ob da auch das Logo mit eingebunden wurde. Selbst wenn nicht...das wäre ja nur eine weitere Positionieraufgabe...

HTH
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Ralf Tide:
Hallo Ralf,

willkommen im Forum.

Ich hatte mal einen Mitarbeiter (Thomas   ), der ist auf die Idee gekommen statt Strg+c einen Block zu erstellen. Weiß aber nicht mehr ob da auch das Logo mit eingebunden wurde. Selbst wenn nicht...das wäre ja [i]nur eine weitere Positionieraufgabe...

HTH
Ralf

[/i]

---

Auch einen Block habe ich versucht zu erstellen. Doch den hat es auch verzogen und zudem ist die Firmenlogo-Grafik einfach nicht im Block unterzubringen gewesen.

"individueller" oder "persönlicher" Schriftkopf - so was muss doch möglich und im SW leicht austauschbar sein. Im INV war das ein Kinderspiel.

------------------
Viele GrÌße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Wenn man schon die elementaren Features nicht kennt - sry - dann ist natürlich alles schwierig.

Hier ein Video mit einigen Hinweisen zum Thema Blattformate: https://www.youtube.com/watch?v=1cE3aMUU6NA

------------------
Einen schönen Gruß von Heiko
• www.dps-software.de • www.dps-akademie.de • www.iknow-solidworks.de • www.youtube.de/dpssoftwaregmbh •

[Diese Nachricht wurde von Heiko Soehnholz am 06. Jul. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Heiko Soehnholz:
Wenn man schon die elementaren Features nicht kennt - sry - dann ist natürlich alles schwierig.

---

Was bringt uns das jetzt hier weiter?

------------------
Viele GrÌße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Doch der Schriftkopf sitzt erstens beim Einfügen nicht an derselben Ecke unten rechts und lässt sich auch nicht an einem Punkt greifen und ziehen. Da zieht es alles auseinander. Bei Verschieben mit Pfeiltasten geht das komplett mit, allerdings lässt sich der SK nicht genau fixieren.

---

Den Screenshot hast du gesehen?

------------------
Einen schönen Gruß von Heiko
• www.dps-software.de • www.dps-akademie.de • www.iknow-solidworks.de • www.youtube.de/dpssoftwaregmbh •

[Diese Nachricht wurde von Heiko Soehnholz am 06. Jul. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Heiko Soehnholz:

Den Screenshot hast du gesehen?

---

Du meinst den Link zum Video? Schaue ich mir morgen früh gleich an.

------------------
Viele GrÌße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

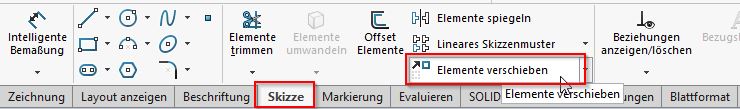

Nein den Screenshot in meinem Post.
Da zeige ich dir das Feature "Elemente verschieben".

------------------
Einen schönen Gruß von Heiko
• www.dps-software.de • www.dps-akademie.de • www.iknow-solidworks.de • www.youtube.de/dpssoftwaregmbh •

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Heiko Soehnholz:
Nein...

---

Ich bin begeistert von Deiner Geduld

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Heiko Soehnholz:
Nein den Screenshot in meinem Post.
Da zeige ich dir das Feature "Elemente verschieben".

---

Ahem, danke, aber war der gestern auch schon da? Dann habe ich was auf den Augen gehabt, sorry. Ich fand hier nur den Link zum Video.

Danke!

Edit: Ich weiß jetzt warum. Bei Vollbildanzeige ist der Scrrenshot ganz außen rechts, fernab vom Beitrag. Habe ihn vorhin nur gesehen, weil das Fenster kleingeschaltet war.

Muss da besser aufpassen....
------------------
Viele GrÌße
Ralf

[Diese Nachricht wurde von Passjäger am 07. Jul. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also das Video ist schon mal sehr gut und umfassend. Und auch der Screenshot ist sehr hilfreich gewesen.

Ja, ich hatte leider nur eine (DPS) Schulung und mein Betrieb hat extrem dringende Aufträge, sodass vieles nach hinten geschoben wird. Ist halt so in der Industrie.

Meinen Schriftkopf habe ich jetzt umfassend angepasst. Da sich die Linien verschoben haben, habe ich diverse Abhängigkeiten vorgesehen und auch Maße eingesetzt. Allerdings bleiben diese Maße sichtbar, sodass ich, als alles gepasst hat, die Maße wieder rausgelöscht habe. So habe ich aber nichts fixiertes. Wie habt Ihr das gemacht?

Einen Block zu erstellen wäre nicht sinnvoll, oder?

------------------
Viele Grüße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

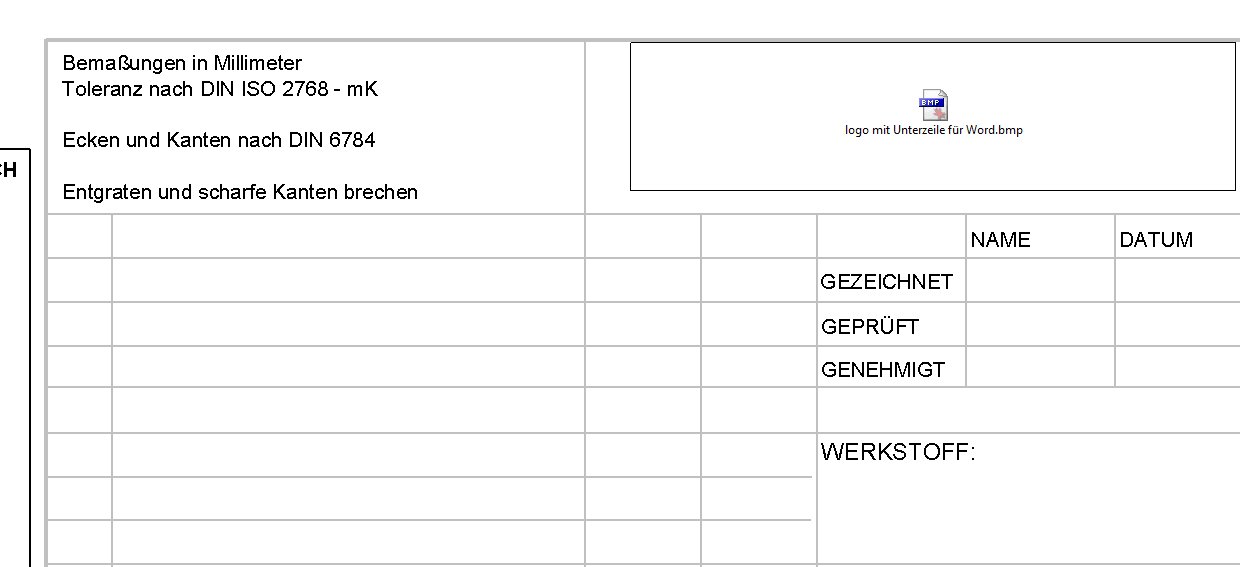

Was noch nicht klappt, obwohl ich extra ein BMP erstellt habe, ist das Einfügen des Firmenlogos.

Sieht bei mir so aus:

------------------
Viele Grüße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Passjäger:
Was noch nicht klappt, obwohl ich extra ein BMP erstellt habe, ist das Einfügen des Firmenlogos.

Sieht bei mir so aus:

---

Edit: Es funktioniert nicht, wenn ich - wie im Video - ein "Objekt" einfüge. Als Bild klappt es. "Darf" man das auch so machen?

------------------
Viele Grüße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das hängt immer von den anderen Anwendungen ab, die sich auf deinem Windows-Rechner um die Handhabung der entsprechenden eingebetteten Objekte streiten. Deshalb empfehle ich ja (in dem Video) auch die Verwendung eines Logos aus Vektorgrafik. Sprich: In SWX nachgezeichnet. Aus Linie, Bogen, Kreis...

Alternativ kannst du auch ein Skizzenbild versuchen. Oder halt als PNG.

Ich bleibe aber bei meiner Empfehlung...

Zu dem Schriftkopf: Das würde ich nur temporär als Block machen; z. Bsp. zum Kopieren und Verschieben. Am Blattformat "zupft" ja nach der Erstellung keiner mehr. Also darf man es hier ruhig mal unterdefiniert lassen. Ansonsten hättest du die Bemaßungen auch ausblenden können. Aber jetzt sind sie ja schon weg...

------------------
Einen schönen Gruß von Heiko
• www.dps-software.de • www.dps-akademie.de • www.iknow-solidworks.de • www.youtube.de/dpssoftwaregmbh •

[Diese Nachricht wurde von Heiko Soehnholz am 07. Jul. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Prima bis hier hin. Danke v.a. @Heiko. Ich habe jetzt mal meine Unities verstreut. Alle Zeichnungsvorlage A4 bis A1 sind fertig. Halt ohne Vektorgrafik (ich wusste nicht genau, was damit gemeint ist) sondern als Bild.

Eine schöne Woche Euch allen!

------------------
Viele Grüße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Noch ne Frage hinterher:

Wie kann man denn am einfachsten eine bereits bestehende, mit einem Bauteil verknüpfte Zeichnung an die neuen Vorlagen umändern?

Beim INV hat man Zeichnungsrahmen und Schriftkopf gelöscht und diese von der neuen Vorlage wieder reinkopiert. So eine Anwendung sehe ich aber beim SW nicht.

Bei einem größeren Projekt wäre es mir schon recht, wenn alle Zeichnungen denselben Zeichnungsrahmen und Schriftkopf hätten.

Danke schon mal.

------------------
Viele Grüße
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von Passjäger:
Wie kann man denn am einfachsten eine bereits bestehende, mit einem Bauteil verknüpfte Zeichnung an die neuen Vorlagen umändern?

---

Bei einer geöffneten Zeichnung mit neuem Schriftkopf:
- Datei->Blattformat speichern (*.slddrt)
Alte Zeichnung öffnen:

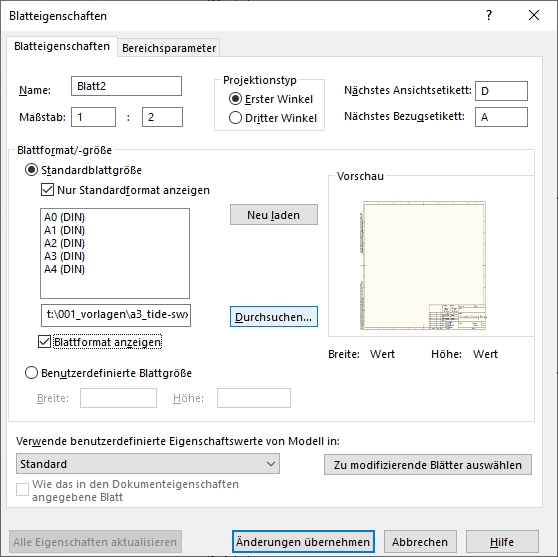

- RMT aufs Blatt ->Eigenschaften (siehe Bild)
- über Durchsuchen das passende Blattformat auswählen
...

Wenn es mehrere Dateien/Projekte sind auch per Makro, z.B. Stefan Berlitz Makro http://solidworks.cad.de/mm_29.htm
Aber auch hier im Forum andere Projekte... Suchen nach Blattformat tauschen...

HTH
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Ralf Tide:
Bei einer geöffneten Zeichnung mit neuem Schriftkopf:
- Datei->Blattformat speichern (*.slddrt)
Alte Zeichnung öffnen:
- RMT aufs Blatt ->Eigenschaften (siehe Bild)
- über Durchsuchen das passende Blattformat auswählen
...

Wenn es mehrere Dateien/Projekte sind auch per Makro, z.B. Stefan Berlitz Makro http://solidworks.cad.de/mm_29.htm
Aber auch hier im Forum andere Projekte... Suchen nach Blattformat tauschen...

HTH
Ralf

---

Perfekt! Hat geklappt! Vielen Dank!!

------------------
Viele Grüße
Ralf
