Thema: Maßhilfslinien bei unterbrochenen Durchmessern richtig darstellen (744 / mal gelesen)
|
Ferdi Fuchs
Mitglied
Maschinenbauingenieur
   Beiträge: 5
Registriert: 20.03.2023 Inventor
Solid Works
|
erstellt am: 13. Apr. 2023 22:48  <-- editieren / zitieren -->   Unities abgeben:

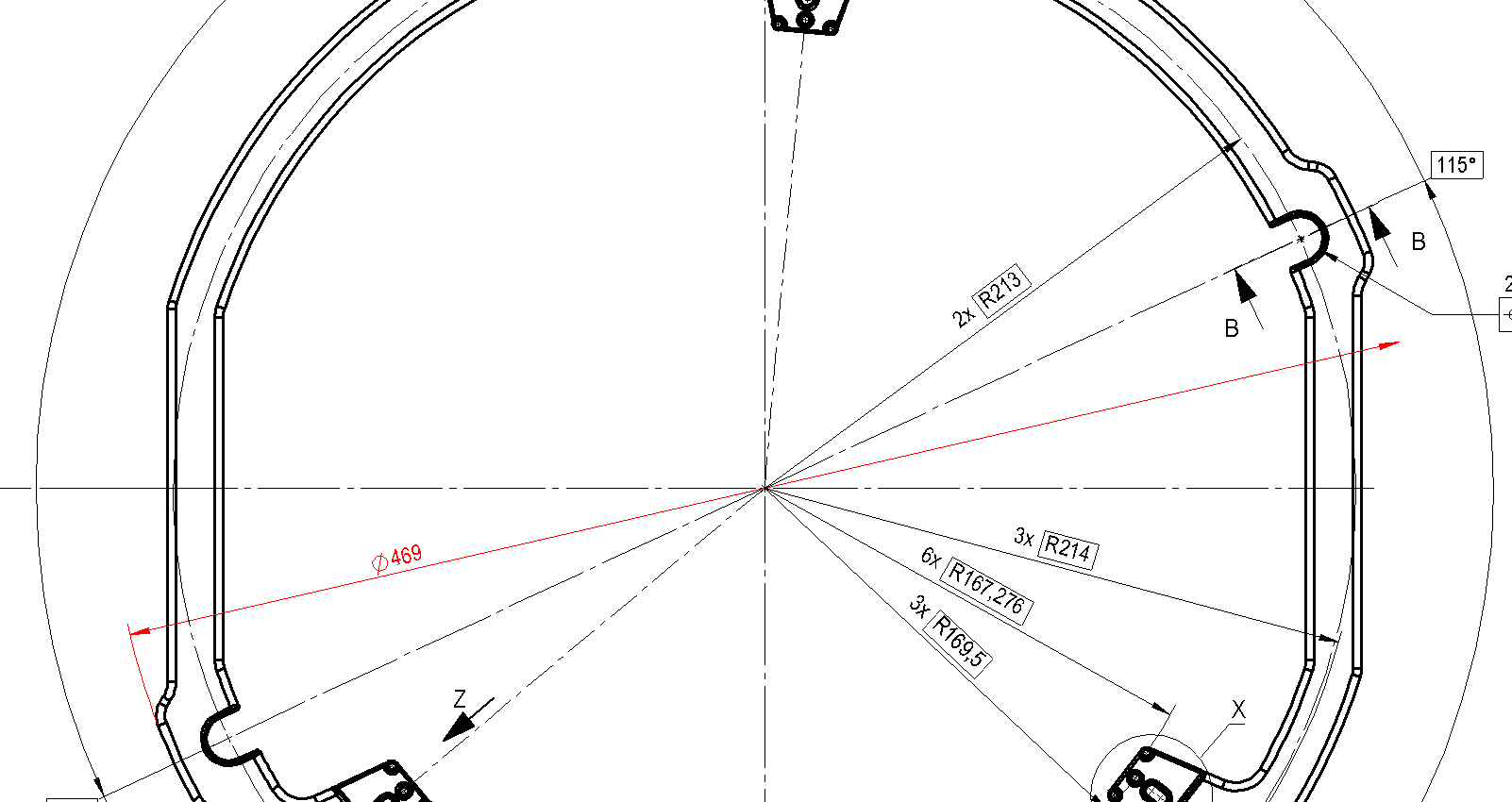

Hallo zusammen, hat vielleicht jemand eine Idee, wie man in Solid Works den rot markierten Durchmesser im Anhang so darstellen kann, dass die Maßhilfslinien auf beiden Seiten dargestellt werden und der Maßpfeil nicht einfach in der Luft hängt? Beste Grüße
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro
Ehrenmitglied V.I.P. h.c.
PM - Fragen kostet nix.
Beiträge: 3739
Registriert: 20.08.2013 Rechner 1, alt mit W7
NVidia GT540M
Rechner 2, neu mit W10
NVidia GeForce GTX1060
Drucker: Ender 3 Pro
|
erstellt am: 14. Apr. 2023 05:00 <-- editieren / zitieren --> Unities abgeben: Nur für Ferdi Fuchs
|
FBauer
Mitglied
Beiträge: 269
Registriert: 08.01.2010 NN i7 4790K @4,6GHz
16GB Ram
NVidia Quadro FX 1800
WIN10 PRO 64bit
SWX2019 PRO SP3.0
SWX2024 PRO SP5.0
3D Connexion SpaceMouse PRO
DELL Precision 3340 i7-10700
16GB RAM
NVidia T400
WIN11 PRO
SWX2019 Standard SP3.0
3D Connexion SpaceMouse PRO
|
erstellt am: 20. Apr. 2023 13:12 <-- editieren / zitieren --> Unities abgeben: Nur für Ferdi Fuchs
Moin, es gibt da meines Wissens keine Lösung! Wir blenden die Maßlinie, bei der die Maßhilfslinie fehlt, mit RMT einfach aus. Dadurch hat man alles als Durchmesser bemaßt und es sieht akzeptabel aus. Gruß
Steff [Diese Nachricht wurde von FBauer am 20. Apr. 2023 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur
Beiträge: 3878
Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **
|
erstellt am: 20. Apr. 2023 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für Ferdi Fuchs
Ich denke, es liegt einfach daran, dass der zweite Teil des Kreises für das Programm ja gar nicht zu den Elementen gehört, die bemaßt werden sollen. Selbst wenn SWX  mit irgendeiner Methodik einen zweiten (oder 3., 4....) Kreisbogen identifizieren sollte, der passt, wäre das dann vermutlich in vielen Fällen der falsche und es würden auch noch zusätliche Maß-Kreisbogen hingemalt werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
