Autor Thema:   2D Bemaßung Schnittpunkt (2251 mal gelesen)
Te17
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Te17 an!   Senden Sie eine Private Message an Te17  Schreiben Sie einen Gästebucheintrag für Te17

Beiträge: 88
Registriert: 13.01.2016

erstellt am: 14. Jan. 2016 15:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Zusammen

ich möchte von Schnittpunkt zu Schnittpunkt bemaßen. - siehe Bild
Kann mir da jemand weiterhelfen?


------------------
Viele Grüße
Te

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tredji
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Tredji an!   Senden Sie eine Private Message an Tredji  Schreiben Sie einen Gästebucheintrag für Tredji

Beiträge: 120
Registriert: 14.11.2014

SolidWorks 2009-2014
CSWP 12/2015

erstellt am: 14. Jan. 2016 15:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich

Hallo Te17,

das ist wahrscheinlich nicht die perfekte Lösung, aber ich setze mir für Punkte welche über Bemaßung nicht oder schwer zu fangen sind einfach einen Skizzenpunkt "deckungsgleich" mit dem zu bemaßenden Punkt.

Den Punkt musst du dann aber als "gesteuertes Maß" belassen, da er sich sonst bei einer Änderung nicht aktualisiert und eine Fehlermeldung erzeugt.

Hoffentlich hilft es dir weiter !

------------------
Beste Grüße

Rene

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sw4you
Mitglied



Sehen Sie sich das Profil von sw4you an!   Senden Sie eine Private Message an sw4you  Schreiben Sie einen Gästebucheintrag für sw4you

Beiträge: 226
Registriert: 19.02.2002

SOLIDWORKS 2019
Windows 10

erstellt am: 14. Jan. 2016 16:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich




Hallo Te

Schon mal RMT Schnittpunkt suchen verwendet? Müsste eigentlich gehen.

------------------
Grüsse sw4you

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von bk.sc an!   Senden Sie eine Private Message an bk.sc  Schreiben Sie einen Gästebucheintrag für bk.sc

Beiträge: 2515
Registriert: 18.07.2012

-Solid Works 2019 SP3
-Pro Engineer WF 3

erstellt am: 15. Jan. 2016 06:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich

Hallo Te,

Variante 1 wie beschrieben, den Bemassungsbefehl starten und dann im Kontextmenü (RMB) einer der beiden Linien "Schnittpunkt suchen" ausführen und dann die zweite Linie selektieren von welchen der Schnittpunkt bemaßt werden soll (Entsprechend dann auch noch auf der zweiten Seite).

Bei SWX Versionen vor 2015 muß der Schnittpunkt vorher erzeugt werden, dazu kannst du die beiden Linien selektieren und dann auf den Skizzenbefehl "Punkt" klicken, hier wird dir dann ein virtueller Schnittpunkt angelegt denn du bemaßen kannst.

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jörg Mäckelmann
Mitglied
CAD-Admin (CSWP)


Sehen Sie sich das Profil von Jörg Mäckelmann an!   Senden Sie eine Private Message an Jörg Mäckelmann  Schreiben Sie einen Gästebucheintrag für Jörg Mäckelmann

Beiträge: 347
Registriert: 09.01.2001

Do wat du wullt, de Lüüt snackt doch ...

erstellt am: 15. Jan. 2016 09:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich




Wenn die schräge Linie/Silhouettenkante direkt an der Waagerechten endet (sonst würde sie ja gestrichelt weiter laufen), dann sollte der Endpunkt der Schrägen eigentlich automatisch gefangen werden.
Ggf. etwas vergrößern und/oder genauer zielen ...

------------------
Jörg

"Fange nicht an aufzuhören, und höre nie auf anzufangen."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Te17
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Te17 an!   Senden Sie eine Private Message an Te17  Schreiben Sie einen Gästebucheintrag für Te17

Beiträge: 88
Registriert: 13.01.2016

erstellt am: 15. Jan. 2016 10:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallöchen,

Danke für die zahlreiche Hilfe!

Aber ich bin ein hoffnungsloser Fall.
Die Variante mit dem Punkt, da hätte ich auch drauf kommen müssen, Rene. - Ich Troll.

Jörg, das habe ich auch gedacht, dass der sich automatisch fängt. Aber er will nicht.

Bernd & sw4you, ich hatte auf solch eine Lösung gehofft. Ich krieg es aber einfach nicht hin!
Bernd, ich habe SW2016 und wenn ich intelligente Bemaßung anklicke und dann das Kontextmenü aufrufe (das mache ich doch mit RMT oder bin ich jetzt völlig Banane?) erscheint bei mir wie im Anhang zu sehen ist. Habe ich n falsche Einstellung oder was ist da los?


------------------
Viele Grüße
Te

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jörg Mäckelmann
Mitglied
CAD-Admin (CSWP)


Sehen Sie sich das Profil von Jörg Mäckelmann an!   Senden Sie eine Private Message an Jörg Mäckelmann  Schreiben Sie einen Gästebucheintrag für Jörg Mäckelmann

Beiträge: 347
Registriert: 09.01.2001

Do wat du wullt, de Lüüt snackt doch ...

erstellt am: 15. Jan. 2016 10:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Te17:
wenn ich intelligente Bemaßung anklicke und dann das Kontextmenü aufrufe (das mache ich doch mit RMT oder bin ich jetzt völlig Banane?) erscheint bei mir wie im Anhang zu sehen ist.

- Intelligente Bemaßung
- Mauszeiger auf die schräge Linie halten
- RMT

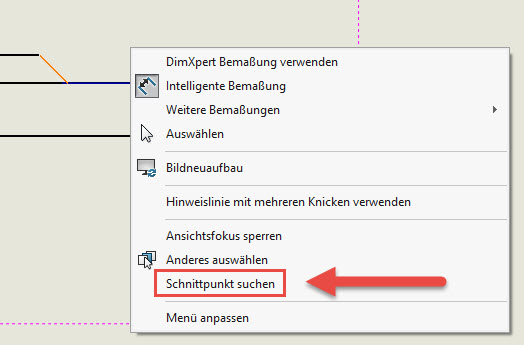

--> dann kommt im Kontextmenü das "Schnittpunkt suchen"

------------------
Jörg

"Fange nicht an aufzuhören, und höre nie auf anzufangen."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Te17
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Te17 an!   Senden Sie eine Private Message an Te17  Schreiben Sie einen Gästebucheintrag für Te17

Beiträge: 88
Registriert: 13.01.2016

erstellt am: 15. Jan. 2016 10:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Oh mein Gott. - Das mir ja jetzt ein bisschen peinlich.
Hat geklappt. Danke, danke!

------------------
Viele Grüße
Te

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jörg.jwd
Ehrenmitglied V.I.P. h.c.
CAD-PDM Administrator


Sehen Sie sich das Profil von jörg.jwd an!   Senden Sie eine Private Message an joerg.jwd  Schreiben Sie einen Gästebucheintrag für joerg.jwd

Beiträge: 3087
Registriert: 05.11.2003

Win7-64,Win10-64
SWX 2010/11/12/13/14/15/16/17/18,19,20,21
Immer das aktuellste SP
Autodesk Product Design Suite Standard 2016
DraftSight Énterprise 2018SP3
CIM Database 11.3 auf Dell Precision Tower 3420 32GB RAM. NVIDIA Quadro P1000

erstellt am: 15. Jan. 2016 10:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Te17:
Oh mein Gott. - Das mir ja jetzt ein bisschen peinlich.
Hat geklappt. Danke, danke!


...peinlich braucht dir sowas nicht sein. Wir alle hier kennen solche Probleme

------------------
Grüße

Jörg

da ich weiß daß ich nichts weiß weiß ich immer noch mehr als die die nicht wissen daß sie nichts wissen (weiß nicht von wem)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jörg Mäckelmann
Mitglied
CAD-Admin (CSWP)


Sehen Sie sich das Profil von Jörg Mäckelmann an!   Senden Sie eine Private Message an Jörg Mäckelmann  Schreiben Sie einen Gästebucheintrag für Jörg Mäckelmann

Beiträge: 347
Registriert: 09.01.2001

Do wat du wullt, de Lüüt snackt doch ...

erstellt am: 15. Jan. 2016 10:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich

nochmal zu dem automatischen Fangen:
Ich hab's gerade in der Version 2016 probiert und auch dort werden die Endpunkte automatisch angezeigt, wenn man genau zielt ... ;-)

Hast du Event. die Optionen verstellt?
Wenn du dich mit der Registry auskennst, könntest du mal
- SWX schließen
- regedit
- Zweig HKEY_CURRENT_USER\Software\Solidworks umbenennen z.B. in SolidWorks_aktuell
- SWX starten  -> jetzt startet SWX mit seinen Standard-Einstellungen
- Bemaßung testen
--> wenn's jetzt mit dem automatischen Fangen funktioniert, hast du irgendeine Systemeinstellung verstellt, die das automatische Fangen verhindert.

Registry wieder zurücksetzen:
- F5 zum aktualisieren
- neu erzeugten Zweig HKEY_CURRENT_USER\Software\Solidworks löschen
- Umbenannten Zweig wieder umbenennen auf ...\Solidworks

Achtung und vorsicht! Registry-Änderungen OHNE GEWÄHR!

------------------
Jörg

"Fange nicht an aufzuhören, und höre nie auf anzufangen."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Te17
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Te17 an!   Senden Sie eine Private Message an Te17  Schreiben Sie einen Gästebucheintrag für Te17

Beiträge: 88
Registriert: 13.01.2016

erstellt am: 15. Jan. 2016 11:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Das automatische Fangen geht sonst auch immer, deswegen war ich ja auch so aufgeschmissen und habe nach einer Alternative gesucht gehabt.

Ich gehe davon aus, dass die Registry das Mopped ist, was sich bei Pro/E config schimpft?
Habe ich noch nie aufgerufen!

Ich kannte SW nur aus meiner Schulzeit und da haben wir ja nur leichten Schnick-Schnack gemacht und so gut wie gar keine Zeichnungserstellung. Und nu bin ich in einer Firma gelandet, die quasi mit meinem Neuzugang den Umstieg auf SW gemacht hat. Da ich alleine darstehe, kann ich mir keine Hilfe von anderen Mitarbeitern hinzuziehen. - Deswegen werde ich euch wohl jetzt regelmäßig hier quälen.

------------------
Viele Grüße
Te

[Diese Nachricht wurde von Te17 am 15. Jan. 2016 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Erzmichel
Mitglied
Dipl Ing Maschbau


Sehen Sie sich das Profil von Erzmichel an!   Senden Sie eine Private Message an Erzmichel  Schreiben Sie einen Gästebucheintrag für Erzmichel

Beiträge: 356
Registriert: 18.05.2012

Win 10
Intel i7-7700K 4,2GHz
16 GB RAM
Quadro K2200

erstellt am: 15. Jan. 2016 12:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich

Ach, das ist keine Qual. Jeder lernt.
Was aber auch immer hilft, sind die Lehrbücher (Unter der Hilfe zu finden) und natürlich das WBF.
Ich habe hier auch so manches noch gelernt...

------------------
Grüße vom
Erzmichel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jörg.jwd
Ehrenmitglied V.I.P. h.c.
CAD-PDM Administrator


Sehen Sie sich das Profil von jörg.jwd an!   Senden Sie eine Private Message an joerg.jwd  Schreiben Sie einen Gästebucheintrag für joerg.jwd

Beiträge: 3087
Registriert: 05.11.2003

erstellt am: 15. Jan. 2016 12:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Te17 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Te17:

Ich gehe davon aus, dass die Registry das Mopped ist, was sich bei Pro/E config schimpft?
Habe ich noch nie aufgerufen!


Deine Antwort heißt lass bloß die Finger weg von der Registry und vergiss ganz schnell den Befehl regedit. Das "Moped" wie du es nennst steuert nicht nur SolidWorks sondern alle Programme incl. Windows selber. Ein kleiner Fehler an falscher Stelle und deine Kiste fährt nie wieder hoch.

------------------
Grüße

Jörg

da ich weiß daß ich nichts weiß weiß ich immer noch mehr als die die nicht wissen daß sie nichts wissen (weiß nicht von wem)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Te17
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Te17 an!   Senden Sie eine Private Message an Te17  Schreiben Sie einen Gästebucheintrag für Te17

Beiträge: 88
Registriert: 13.01.2016

IntelCore i5-4690
16GB RAM
W7 Professional 64 Bit
MS Office 2010
SWX 2016
Creo 3.0 M090

erstellt am: 15. Jan. 2016 12:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Da sagst du was, Erzmichel. Ich schlage mich tapfer durch!

Gut zu wissen, Jörg. Danke, danke.

------------------
Viele Grüße
Te

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
