Hallo ihr!

ich möchte die 2 Spiralen, wie im Bild zusehen, austragen und in der Mitte verbinden. Es soll ein Kühlkreislauf werden, also ein Eingang und ein Ausgang. Ich bekomme es einfach nicht hin, könnt ihr mir Bitte weiterhelfen??!!



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
Beratender Ingenieur




Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4541
Registriert: 06.08.2001

.-)

erstellt am: 07. Jan. 2016 10:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ttatskrew 10 Unities + Antwort hilfreich

Hallo t9,

häng doch einfach mal das Teil an...
Vielleicht reicht es aber auch wenn Du eine 3D-Skizze startest, die beiden Spiralen als "Element übernehmen" in die 3D-Skizze überträgst, eine Linie (oder auch einen Spline) zwischen den beiden Enden anfügst und mit "Extras->Spline Werkzeuge->Spline anpassen" einen "neuen" Spline erstellst...

HTH
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 4322
Registriert: 03.07.2002

SOLIDWORKS seit 2001
CSWS-TSO/MD/TMD
CSWS-C/D/I/MBD/VIS
CSWP-Core/DT/MT/SM/SU/WD
CSWE/CSSP/CSPP/CSWI/SWPUC
SWX Digital Media Award 2018/2019
SOLIDWORKS 2019SP5
SOLIDWORKS 2020SP3
Simulation, Composer, MBD,
Inspection, PDMP, Visualize,
TopsWorks, TableAddIn etc.
Passungstabelle von Heinz
WIN10x64 1903 HP ZBook 17 G5

erstellt am: 07. Jan. 2016 11:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ttatskrew 10 Unities + Antwort hilfreich

Genau.

Und dann erstellst du eine neue Referenzebene senkrecht zur Bahnkurve (das sind deine Spiralen + Übergang), an einem der Enden. Und auf dieser neuen Ebene machst du eine neue Skizze, in der du dann mit einem Kreis in gewünschter Größe das Austragungs-Profil erstellst. Dann nimmst du die Austragung entlang Bahn und machst damit deine Schlange.

------------------
Einen schönen Gruß von Heiko
- www.dps-software.de - www.iknow-solidworks.de -

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anfänger-paul
Mitglied
Elektro-Techniker


Sehen Sie sich das Profil von anfänger-paul an!   Senden Sie eine Private Message an anfänger-paul  Schreiben Sie einen Gästebucheintrag für anfänger-paul

Beiträge: 158
Registriert: 27.11.2003

Intel(R) Xeon(R) CPU E5-1620 0 @ 3.60GHz
NVIDIA Quadro 4000
16 GByte RAM
ATA SSDSA2BW16 SCSI Disk Device
Windows 7 Enterprise
SW 2013 x64 SP3.0
keytech 13
ERP Microsoft Navision NAV 2009 R2

erstellt am: 07. Jan. 2016 11:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ttatskrew 10 Unities + Antwort hilfreich




Hallo zusammen,

... und gesundes, neues Jahr 2016 noch.


Hilft dir das weiter? - Ich vermute, die fehlt die Idee zur "zusammengesetzten Kurve". Dann sollte es klappen.


Gruß,
paul

[Diese Nachricht wurde von anfänger-paul am 07. Jan. 2016 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ttatskrew
Mitglied
Industriemechaniker

Sehen Sie sich das Profil von ttatskrew an!   Senden Sie eine Private Message an ttatskrew  Schreiben Sie einen Gästebucheintrag für ttatskrew

Beiträge: 7
Registriert: 29.10.2014

erstellt am: 07. Jan. 2016 11:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Kuhlung.SLDPRT


Hallo,

hier mal das Teil.

Vielen Dank an alle!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
Beratender Ingenieur




Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4541
Registriert: 06.08.2001

.-)

erstellt am: 07. Jan. 2016 13:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ttatskrew 10 Unities + Antwort hilfreich


029139_Spline-Anpassen.mp4


Hallo t9,

im Video als Beispiel. Die Datei wird Dir nicht viel helfen, da in 2016 weiter bearbeitet. Das Video ist selbserklärend. Mit 2016 gabs aber eine neue Option. Deshalb den Weg von Heiko  nehmen und am Ende der Bahn eine Ebene und eine Profilskizze erstellen...

HTH
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lenzcad
Mitglied
Selbständiger Handwerker


Sehen Sie sich das Profil von Lenzcad an!   Senden Sie eine Private Message an Lenzcad  Schreiben Sie einen Gästebucheintrag für Lenzcad

Beiträge: 1441
Registriert: 21.10.2003

CPU Intel I7
RAM 12GB
Quadro FX600
SW 2019
SW 2018
SW 2017
SW Simulation
SW 2018

erstellt am: 07. Jan. 2016 13:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ttatskrew 10 Unities + Antwort hilfreich

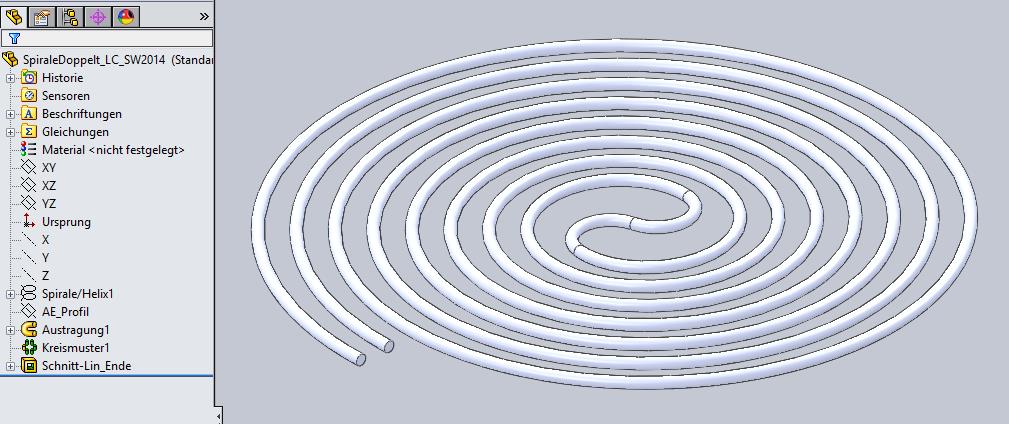

SpiraleDoppelt_LC_SW2014.SLDPRT


Hallo ttatskrew,
anbei ein Beispiel mit Kreismuster. Die Größe der inneren S-Verbindung stellst Du mit einer globalen Variable ein.

Gruß - Lenz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ttatskrew
Mitglied
Industriemechaniker

Sehen Sie sich das Profil von ttatskrew an!   Senden Sie eine Private Message an ttatskrew  Schreiben Sie einen Gästebucheintrag für ttatskrew

Beiträge: 7
Registriert: 29.10.2014

erstellt am: 11. Jan. 2016 13:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank für die schnelle Hilfe!
