Thema: Runder/Ovaler Flansch mit Bohrungen (1458 mal gelesen)
|
alekxander Mitglied
Beiträge: 5 Registriert: 09.12.2015
|
erstellt am: 09. Dez. 2015 19:27 <-- editieren / zitieren --> Unities abgeben:

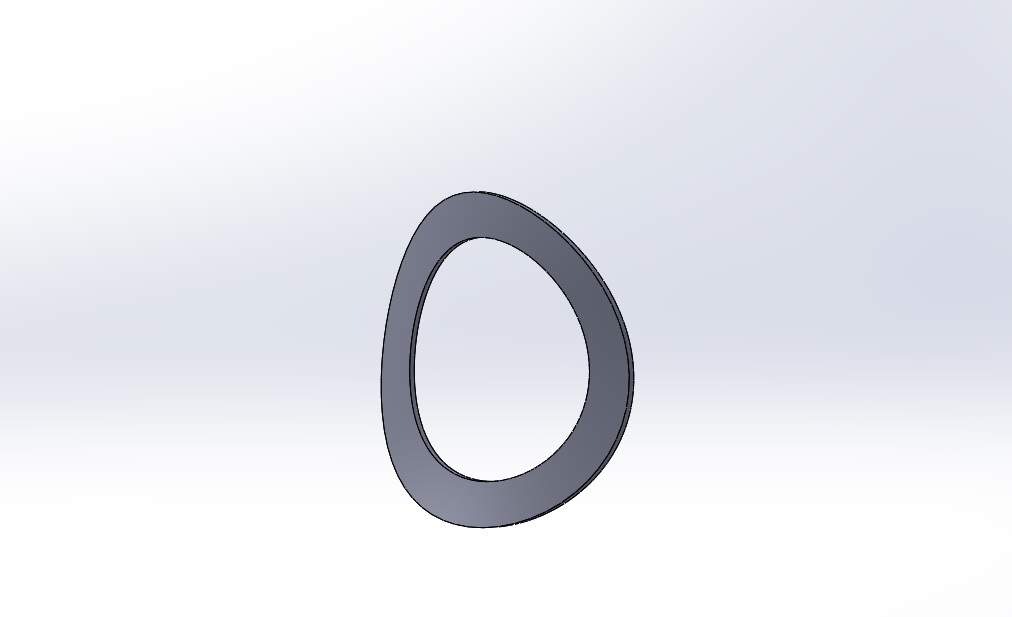

Hallo, ich bin neu hier und erstmal ein großes Lob an das Forum. Hat mir schon öfters weitergeholfen. ;-) Nun zu meiner Frage: Ich will auf ein Rohr einen Flansch mit gleichem Ø anbringen. (skizze im anhang). Ich habe zuerst das Rohr gezeichnet, dann eine Skizze mit dem FlanschØ auf das Rohr projeziert - mittels 3D Skizze übernommen und ausgetragen. Zum Problem.. wie bekomme ich das Bohrbild passend drauf? Projezierte skizze funktioniert in dem Fall nicht, da die fehlermeldung kommt dass eine oder mehere Konturen..... Vielen Dank vorab für die Hilfe!
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz Ehrenmitglied V.I.P. h.c. Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5463 Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP0.1 Elite AE Award 2023 SOLIDWORKS Premium, Simu, Flow, Plastics, Composer, MBD, Inspection, PDMP, Visualize, TopsWorks, DPS Tools, JobBox, MacroSheet, etc. Passungstabelle von Heinz WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 09. Dez. 2015 20:21 <-- editieren / zitieren --> Unities abgeben: Nur für alekxander
|
alekxander Mitglied
Beiträge: 5 Registriert: 09.12.2015
|
erstellt am: 09. Dez. 2015 20:36 <-- editieren / zitieren --> Unities abgeben:
Wie erreiche ich dann den gleichen Radius des Rohres? Bekomme mit der methode nur eine Fläche mit Radius hin - die andere ist eben. So wie auf dem Bild soll es aussehen, nur wie ich den Lochkreis passend einfüge da das Teil ja nicht eben ist.. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch Mitglied Maschinenbautechniker
Beiträge: 1053 Registriert: 25.02.2005 CSWA HP Z440 Windows 7 Professional 64 Bit Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM NVIDIA Quadro M4000 UG 4.0.4.2 mit TC V9.1.2.10 SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 10. Dez. 2015 06:35 <-- editieren / zitieren --> Unities abgeben: Nur für alekxander
Hallo alekxander, Bilder sagen mehr als Worte, meinst du es so? kurze Erklärung: Rohr erzeugt--> 2. Rohr erzeugt--> austragen von Fläche bis Fläche 2. Rohr--> Körper löschen ------------------ Gruß bbonisch Wer nicht träumt, der ist tot. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz Ehrenmitglied V.I.P. h.c. Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5463 Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP0.1 Elite AE Award 2023 SOLIDWORKS Premium, Simu, Flow, Plastics, Composer, MBD, Inspection, PDMP, Visualize, TopsWorks, DPS Tools, JobBox, MacroSheet, etc. Passungstabelle von Heinz WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 10. Dez. 2015 08:13 <-- editieren / zitieren --> Unities abgeben: Nur für alekxander
Moin, ach so sieht der Flansch aus! Na denn. Da die projizierte Kurve jeweils nur einen Kurvenzug akzeptiert, musst du halt alle Konturen einzeln projizieren. Da du eine Skizze mehrfach verwenden kannst, können sie immerhin in einer Skizze erstellt werden. Die (eine) Alternative ist, anstelle der projizierten Kurve lieber die Trennlinie zu verwenden. Die akzeptiert auch mehrere Konturen gleichzeitig. Du übernimmst die Konturen hinterher ja eh in eine 3D-Skizze... Die beste Variante ist m.E.n. direkt mit deiner Kontur(en) einen ausgetragenen Aufsatz zu machen. Als "Von" wählst du "Oberfläche/Fläche/Ebene" und gibst du die Rohr-Außenfläche an. Fertig - ganz ohne Gewurschtel! Hier ist das Ergebnis allerdings etwas anders - ggf. nicht, wie gewünscht. Das entscheidest du. ------------------ Einen schönen Gruß von Heiko - www.dps-software.de - www.iknow-solidworks.de -
[Diese Nachricht wurde von Heiko Soehnholz am 10. Dez. 2015 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lenzcad Ehrenmitglied Selbständiger Handwerker
Beiträge: 1539 Registriert: 21.10.2003 CPU i7-9700K RAM 64GB Quadro P2200 SW 2022 SW Simulation 2022
|
erstellt am: 10. Dez. 2015 09:47 <-- editieren / zitieren --> Unities abgeben: Nur für alekxander
Hallo alekxander, wenn der Flansch aus einem Blech gefertigt werden sollte, dann wäre mir das (siehe Anhang) dazu eingefallen. Es gibt aber sicher auch andere Möglichkeiten. Fülle bitte Deine System-Infos aus, damit man weiß welche Version Du hast. Gruß - Lenz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3189 Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11 (SWX2016, SWX2012) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19)
|
erstellt am: 10. Dez. 2015 12:37 <-- editieren / zitieren --> Unities abgeben: Nur für alekxander
Hallo, noch 2 evtl kürzere Methoden 1) "umwickeln" - Flansch skizzieren auf tangentiale Ebene, dann Umwickeln mit Option aufprägen 2) "verbiegen" - Flansch als eigenen Körper tangential am Rohr liegend, dann Körper verbiegen. Damit hast du quasi auch die Abwicklung vom Flansch im Modell. Möchtest du mit den Löchern später Schrauben verknüpfen? so richtig rund ist das ja dann nicht mehr ... Gruß, Christian Edith - Abwicklung ist relativ ... es ist dann halt ein ehemals runder Flansch, der um dein Rohr gebogen wird. - kommt mal wieder drauf an, was du tatsächlich brauchst...
