Thema: Abwicklung vs. Entfalten (1056 mal gelesen)
|
Benedikt89
Mitglied
Konstrukteur
   Beiträge: 210
Registriert: 29.10.2012 SolidWorks Premium 2015 x64-Edition SP3
Win 7 x64,
Intel Core I7 CPU@3,07GHz
12GB RAM
NVIDIA Quadro FX1800
|
erstellt am: 27. Jan. 2015 17:25  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen, im Anhang seht Ihr zwei Bilder eines Blechteils.

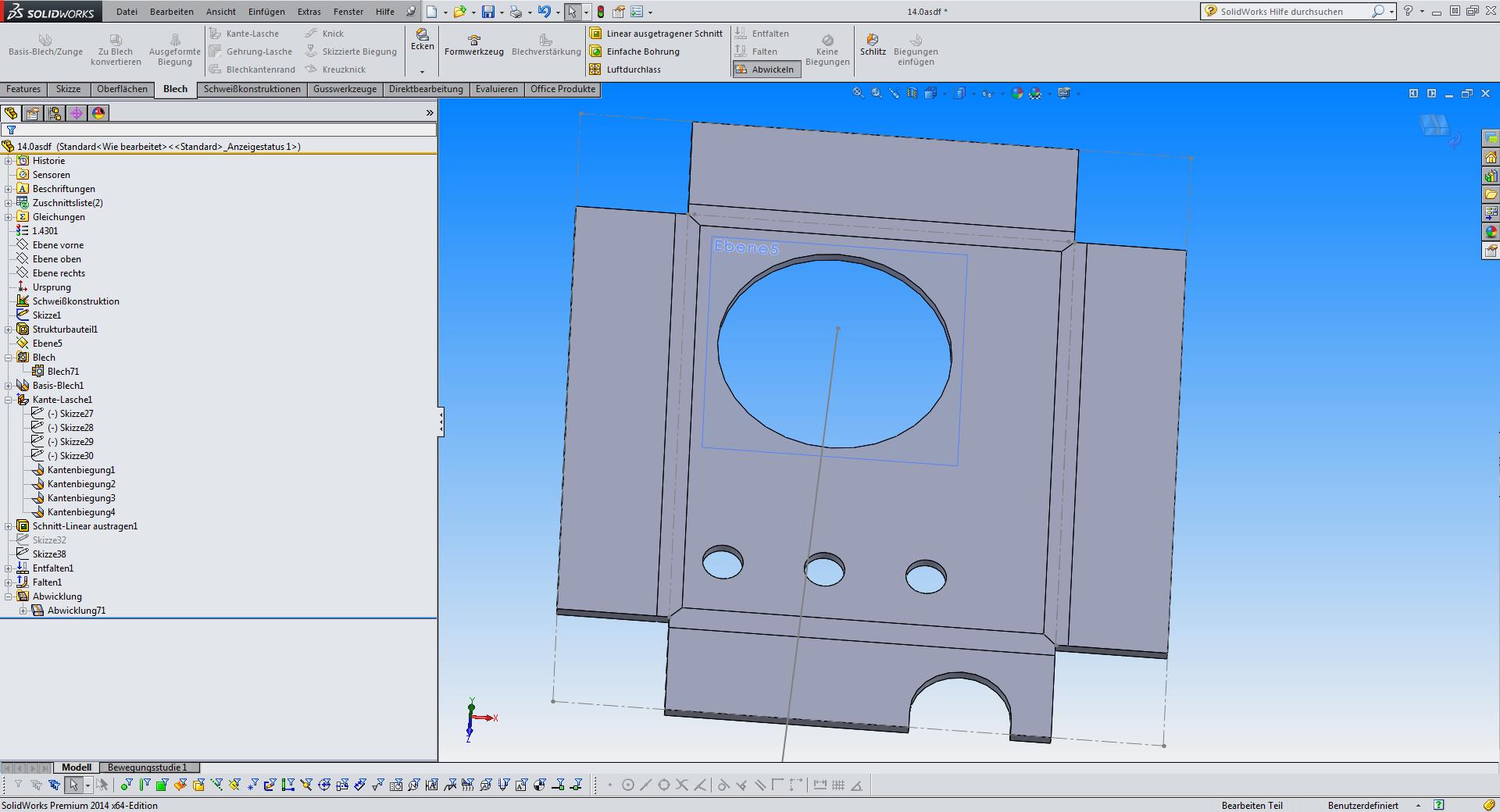

Eines zeigt die Abwicklung dieses Blechs mittels der Automatischen SWX -Abwicklung. Das Andere mittels Entfalten.
Der Unterschied sind die Ecken. Die Automatische Abwicklung macht mir keinen Freischnitt!! aber warum?
Ich bitte um Hilfe
Danke im Voraus ------------------
Schöne Grüße
Benedikt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Benedikt89
Mitglied
Konstrukteur
Beiträge: 210
Registriert: 29.10.2012 SolidWorks Premium 2015 x64-Edition SP3
Win 7 x64,
Intel Core I7 CPU@3,07GHz
12GB RAM
NVIDIA Quadro FX1800
|
erstellt am: 27. Jan. 2015 17:31 <-- editieren / zitieren --> Unities abgeben:
hier noch das 14.0asdf.sldprt dazu. Zum vergleich noch ein zweites File 14.00068.7293.sldprt. Es ist ein ähnliches Teil wo die automatische SWX -Abwicklung aus mir unerklärbaren Gründen richtig ist. Ich hab die beiden verglichen und keinen Unterschied in den Feature-Eigenschaften gefunden.  ------------------
Schöne Grüße
Benedikt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
reflow
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 443
Registriert: 27.10.2005 SWX 2015 Office SP 3.0 mit SolidWorks Flow Simulation, TopsWorks, SPI SheetmetalWorks,
W7 64 Bit
Intel i7, 64GB RAM
|
erstellt am: 27. Jan. 2015 22:28 <-- editieren / zitieren --> Unities abgeben: Nur für Benedikt89
Moin,
hab' grade kein SWX zur Hand und kann's deshalb hier nicht online ausprobieren...
Du kannst im "Abwickeln-"Feature konfigurieren, wie die Ecken zu behandeln sind. Dort sind bei Deinen Teilen vermutlich unterschiedliche Einstellungen hinterlegt.
HTH
Ron
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
