Thema: Wellenende/-bruch in Zeichnung (6088 mal gelesen)
|
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
   Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 19. Jun. 2014 08:27  <-- editieren / zitieren -->   Unities abgeben:

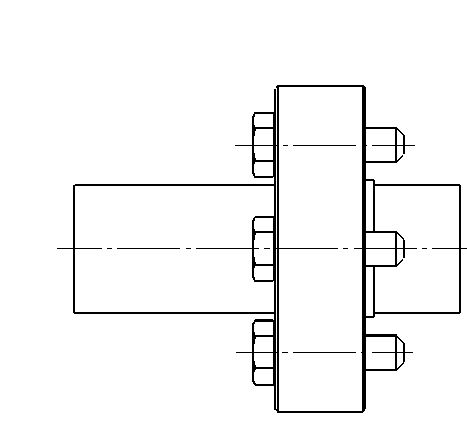

Hi Gemeinde, ich muß für ein Katalogbild einen Wellen"stummel" zeichnen, der am Ende abgebrochen ist. DAMALS, zu Bleistift und Tuschezeiten, hätte man die Welle am Ende mit einer geschwungenen Linie gezeichnet um anzudeuten, dass sie hier abgeschnitten ist. Genau sowas wünscht sich mein Chef..
hmmm.... Habe ich im guten neuen CAD noch nicht entdeckt.
Die Welle mit allem, was da so drauf sitzt, existiert im 3D und daraus wurde eine Zeichnung generiert... und die Welle, die jetzt wie ein "Klotz" aussieht, stört meinen Chef..
Jemand ne Idee?
------------------
**Kein Mensch ist so beschäftigt, dass er nicht die Zeit hätte, jedem zu erzählen, wie beschäftig er ist.** Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 19. Jun. 2014 08:35 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
|
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 19. Jun. 2014 08:37 <-- editieren / zitieren --> Unities abgeben:

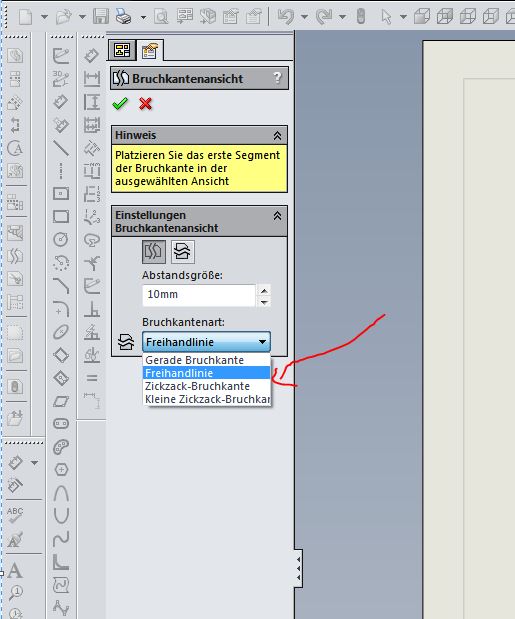

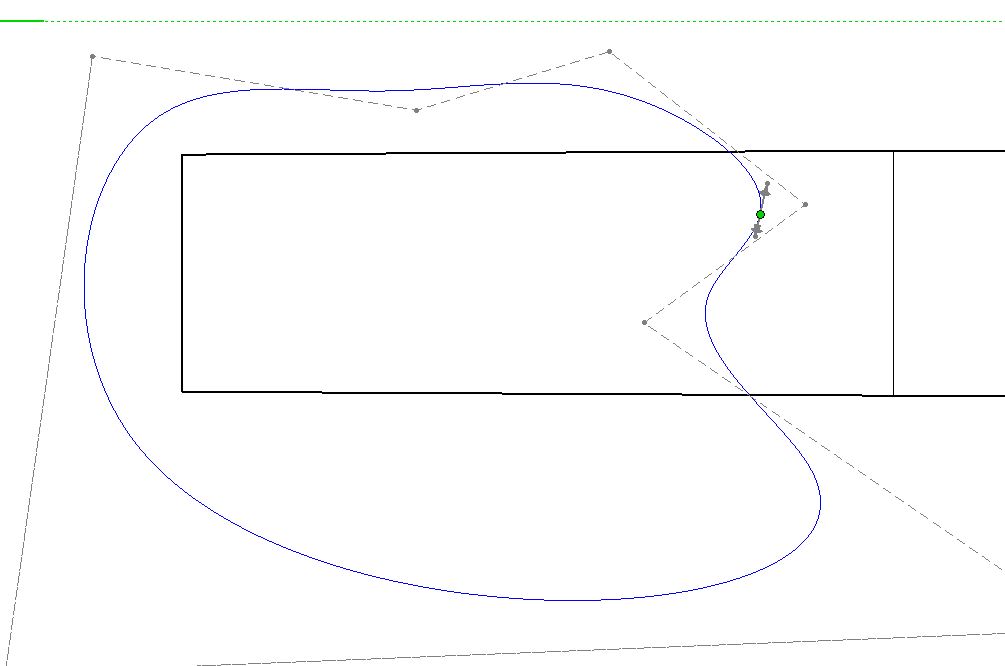

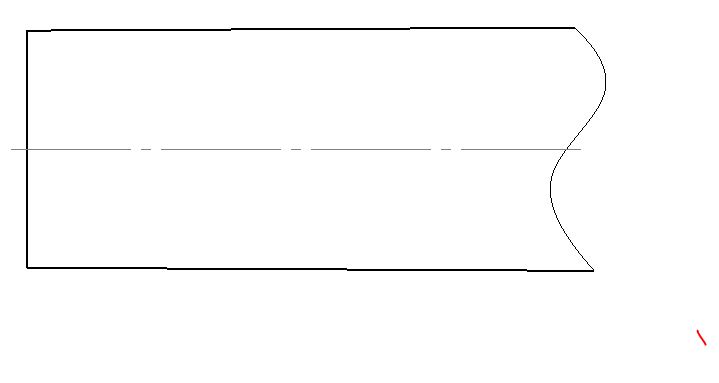

kann die Bruchkante ausser dieser hässlichen Zickzacklinie auch die schön geschwungene...? Cheffe möchte gern "Linie wie früher"...  Naja... gerade mal probiert.... sieht zwar nicht ganz so schön aus, aber sollte vielleicht gehen... DANKE.. ------------------
**Kein Mensch ist so beschäftigt, dass er nicht die Zeit hätte, jedem zu erzählen, wie beschäftig er ist.** [Diese Nachricht wurde von rawo am 19. Jun. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 19. Jun. 2014 08:41 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
|
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 19. Jun. 2014 08:43 <-- editieren / zitieren --> Unities abgeben:
Supi... Danke... werde mal schauen, was mein Chef zu dieser Art Linie sagt....  ------------------
**Kein Mensch ist so beschäftigt, dass er nicht die Zeit hätte, jedem zu erzählen, wie beschäftig er ist.** Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
formi
Mitglied
Virtuell Optimization Engineer
Beiträge: 626
Registriert: 18.04.2007
|
erstellt am: 19. Jun. 2014 08:48 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
Guten Morgen, da gab es schon mal einen Beitrag, ich finde den nur nicht! @Forum: Haben wir das damals nicht mit einem Schnitt im Einzelteil gelöst? Findet den Beitrag jemand? ------------------
HTH , Formi
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ess-jay
Mitglied
Konstrukteur/ CAD-Admin/BOFH
Beiträge: 681
Registriert: 28.04.2005 Dell Precision T5500
Windows 7 64 bit
24GB RAM, NVidia Quadro 5000
SW 2010 SP4.0
ME10 17.00
3DConnexion Spaceexplorer
Office 2007
|
erstellt am: 19. Jun. 2014 10:35 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
|
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 19. Jun. 2014 11:02 <-- editieren / zitieren --> Unities abgeben:
ne "Pfusch"linie? Ja, wäre noch eine Möglichkeit... besser als mein Vorschlag: TipEx und nen Bleistift... kicher... Danke... ------------------
**Kein Mensch ist so beschäftigt, dass er nicht die Zeit hätte, jedem zu erzählen, wie beschäftig er ist.** Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 19. Jun. 2014 11:46 <-- editieren / zitieren --> Unities abgeben: Nur für rawo

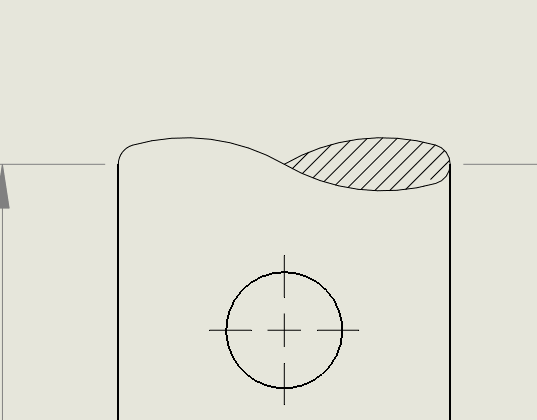

Hallo, ich biete:
5 Kreisbögen,
div. Skizzenbeziehungen
2 Maße (ausgeblendet)
1 Kante ausgeblendet.
1 Schraffur fast wie damals, oder? könnte man vielleicht mal ein Makro von stricken ... Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lenzcad
Ehrenmitglied
Selbständiger Handwerker
Beiträge: 1539
Registriert: 21.10.2003 CPU i7-9700K
RAM 64GB
Quadro P2200
SW 2022
SW Simulation 2022
|
erstellt am: 19. Jun. 2014 15:50 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
|
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 20. Jun. 2014 07:48 <-- editieren / zitieren --> Unities abgeben:

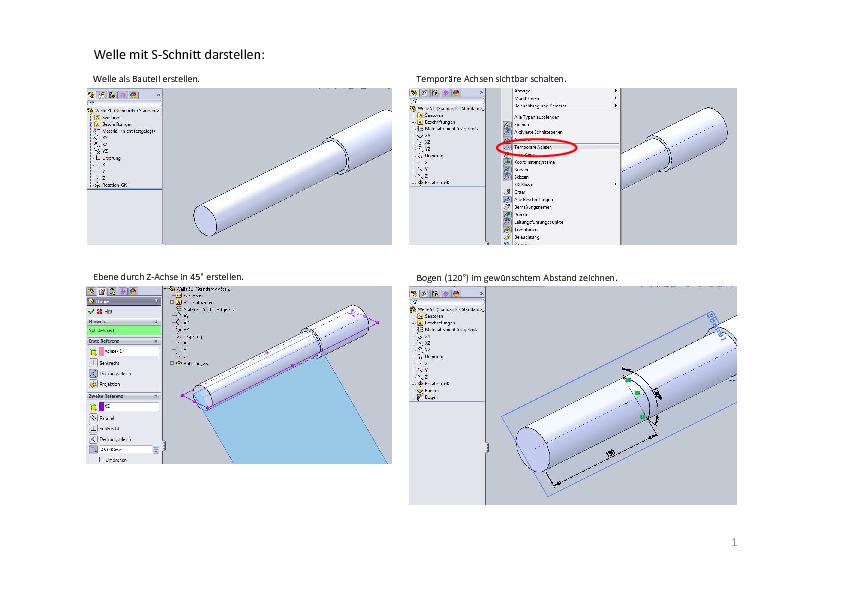

Hi Lenz, oh Gott... ja, das sieht super aus... aber doch etwas viel Aufwand für ein Bild.... ich werde erst mal abwarten, was unser Boss zum Schnitt sagt... hoffe, er läßt es gut sein... Ansonsten werde ich wohl oder übel so eine 3D-Konstruktion machen... Danke für die Anleitung...
