Thema: XYZ-Kurve als Zeichnung in Originalgröße (1800 mal gelesen)
|
airbus91 Mitglied
Beiträge: 6 Registriert: 18.06.2014
|
erstellt am: 18. Jun. 2014 10:10 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen zusammen, ich habe vor einiger Zeit mal mit SolidEdge gearbeitet, bin aber bei SolidWorks völliger Neuling. Ich würde mich freuen wenn ihr mir hierbei helfen könnt: Ich habe aus einer txt-Datei Koordinaten als XYZ-Kurve importiert, sodass ich nun meinen gewünschten 2D-Graphen als Teil in SolidWorks habe. Diesen möchte ich nun so wie er ist in eine Zeichnung in Originalgröße (ca. 3,5m mal 0,5m) überführen. Dafür wollte ich eigentlich "Zeichnung aus Teil/Baugruppe erstellen" verwenden, allerdings ist die Zeichnung die sich öffnet leer. Wo liegt mein Fehler? Ziel ist es eine druckbare Datei des Graphen (also im Grunde eine schwarze Linie auf weißem Grund) in Originalgröße zu erhalten, sodass ich ihn mir in einem Copyshop in den beschreibenen Abmessungen ausdrucken lassen kann? Vielen Dank für eure Hilfe! Beste Grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AnikaG Mitglied
Beiträge: 70 Registriert: 24.04.2013 SolidWorks Premium 2013, 64bit SolidWorks Premium 2014, 64bit SolidWorks Premium 2015, 64bit MegaCAD 2015 (64) 3D DraftSight Win 7 Professional Intel Core i7-4700MQ 2,4GHz 16 GB RAM NVIDIA Quadro K2100M
|
erstellt am: 18. Jun. 2014 10:20 <-- editieren / zitieren --> Unities abgeben: Nur für airbus91
|
StefanBerlitz Guter-Geist-Moderator IT Admin (CAx)
Beiträge: 8756 Registriert: 02.03.2000 SunZu sagt: Analysiere die Vorteile, die du aus meinem Ratschlag ziehst. Dann gliedere deine Kräfte entsprechend und mache dir außergewöhnliche Taktiken zunutze.
|
erstellt am: 18. Jun. 2014 10:25 <-- editieren / zitieren --> Unities abgeben: Nur für airbus91
Hallo airbus91, und ehrzlich willkommen im SolidWorks Brett auf CAD.de Zitat: Original erstellt von airbus91: Ich habe aus einer txt-Datei Koordinaten als XYZ-Kurve importiert, sodass ich nun meinen gewünschten 2D-Graphen als Teil in SolidWorks habe. [...] Dafür wollte ich eigentlich "Zeichnung aus Teil/Baugruppe erstellen" verwenden, allerdings ist die Zeichnung die sich öffnet leer. Wo liegt mein Fehler?
Du hast deinen Kurvenzug in einer Skizze. Diese muss im Modell eingeblendet sein und in der Zeichnung musst du dann noch im Ansichtmenu auch die Skizzen darstellen lassen. Ich hoffe, das hilft dir so schon weiter. Ciao, Stefan ------------------ Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
airbus91 Mitglied
Beiträge: 6 Registriert: 18.06.2014
|
erstellt am: 18. Jun. 2014 15:30 <-- editieren / zitieren --> Unities abgeben:
Hallo nochmal, nach etwas probieren habe ich meinen Graph nun doch noch auf ein Zeichenblatt bekommen. Jetzt trotzdem noch eine ganz blöde Nachfrage: Wenn ich das ganze jetzt einfach via "Speichern unter" als jpg, tif oder pdf speichere, wird mir quasi nur ein Screenshot gespeichert. Will sagen der Graph wird in der Größe gespeichert, in der ich ihn beim speichern auf dem Monitor sehe. Allerdings will ich ihn ja in Originalgröße speichern - wie stelle ich das an? Das Messwerkzeug gibt mir die gewünschte Länge und Breite (wie gesagt ca. 3,5 mal 0,5 Meter) an. Nochmal vielen Dank! PS. Habe mal einen Screenshot vom Stand der Dinge beigefügt. Damit kann man sich besser ein Bild machen. Wenn es interessiert: Der Graph soll als Vorlage für eine Schablone dienen, von der Elemente für die Hülle eines Mini-Luftschiffs gefertigt werden sollen [Diese Nachricht wurde von airbus91 am 18. Jun. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AnikaG Mitglied
Beiträge: 70 Registriert: 24.04.2013 SolidWorks Premium 2013, 64bit SolidWorks Premium 2014, 64bit SolidWorks Premium 2015, 64bit MegaCAD 2015 (64) 3D DraftSight Win 7 Professional Intel Core i7-4700MQ 2,4GHz 16 GB RAM NVIDIA Quadro K2100M
|
erstellt am: 18. Jun. 2014 15:34 <-- editieren / zitieren --> Unities abgeben: Nur für airbus91
Normalerweise wenn Du unter Speichern als PDF machst enthält die PDF dann die Blattgröße aus der Zeichnung. Sprich Blatt ist DIN A3, Zeichnung Maßstab 1:1 - dann hat die PDF auch diese Größe. Bei JPG ist es nur ein Screenshot, ja. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz Guter-Geist-Moderator IT Admin (CAx)
Beiträge: 8756 Registriert: 02.03.2000 SunZu sagt: Analysiere die Vorteile, die du aus meinem Ratschlag ziehst. Dann gliedere deine Kräfte entsprechend und mache dir außergewöhnliche Taktiken zunutze.
|
erstellt am: 18. Jun. 2014 16:06 <-- editieren / zitieren --> Unities abgeben: Nur für airbus91
Hallo Airbus91, Zitat: Original erstellt von airbus91: Wenn ich das ganze jetzt einfach via "Speichern unter" als jpg, tif oder pdf speichere, wird mir quasi nur ein Screenshot gespeichert. [...] Allerdings will ich ihn ja in Originalgröße speichern - wie stelle ich das an?

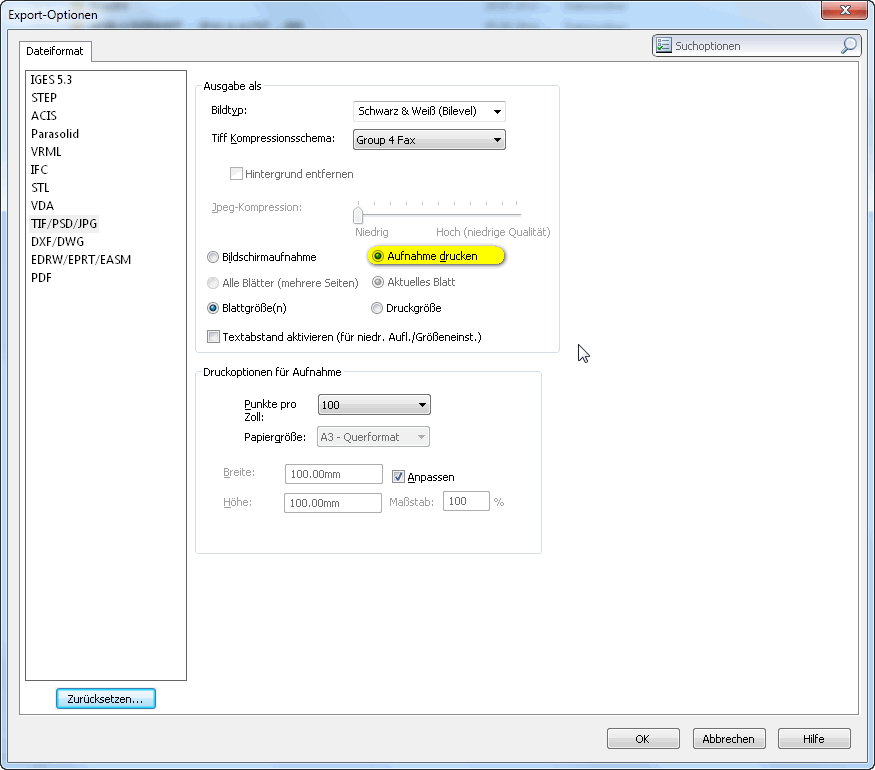

Du musst bei den Exportoptionen für TIFF/JPG einstellen, dass er nicht eine Bildschirmaufnahme macht sondern die "Aufnahme druckt". Da kannst du dann auch die gewünschte Auflösung und das Zielformat eingeben, siehe Screenshot. Ciao, Stefan ------------------ Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
