Thema: Parallele Spline zu Spline auf Oberfläche (1712 mal gelesen)
|
nousername
Mitglied
   Beiträge: 21
Registriert: 13.02.2013
|
erstellt am: 18. Feb. 2014 12:47  <-- editieren / zitieren -->   Unities abgeben:

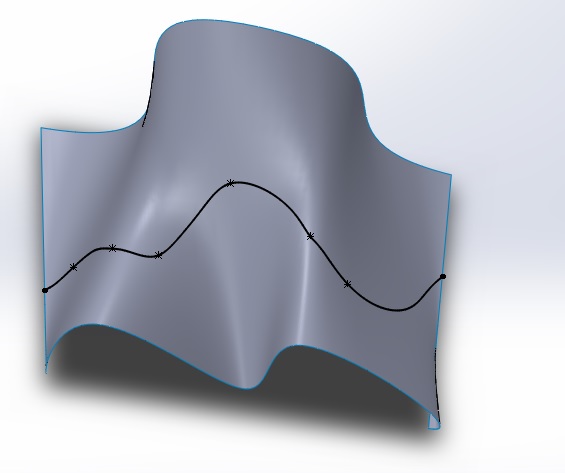

Hallo Forum, folgende Problemstellung: Wie auf den Bildern zusehen habe ich eine Spline auf einer absolut unsymmetrischen Oberfläche. Die Spline ist entweder durch eine Schnittkurve oder durch "Spline auf Oberfläche" entstanden. Wie erstelle ich dazu eine Spline die einen gleichen Abstand auf der Oberfläche hat. Die einen fixen Abstand zur Ursprungsspline hat und auf der gleichen Oberfläche liegt? Bin für jeden Ansatz dankbar!
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac
Mitglied
Produktentwickler
Beiträge: 1130
Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20
|
erstellt am: 18. Feb. 2014 13:47 <-- editieren / zitieren --> Unities abgeben: Nur für nousername
Hi ich habe in dieser Richtung noch nichts ausprobiert - völlig unvoreingenommen würde ich folgendes versuchen: - Ebene durch den Startpunkt des Splines, senkrecht zum Spline
- Skizze mit Kreis auf Ebene erzeugen, Radius = Abstand Deiner Kurven, Mittelpunkt deckungsgleich mit Startpunkt Spline
- Bahn austragen
- weiter laut SWX -Hilfe - Suchbegriff Oberflächenschnitt So sollte sich zumindest eine Position für die 2. Linie auf der Fläche erstellen lassen Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nousername
Mitglied
Beiträge: 21
Registriert: 13.02.2013
|
erstellt am: 18. Feb. 2014 13:57 <-- editieren / zitieren --> Unities abgeben:
Ich weiss momentan nicht wie ich es am besten machen soll. Wenn ich eine Spline mit einer Schnittebene erstelle, dann hast du recht, dann mache ich eine zweite Ebene in einem entsprechenden Abstand. Nur wird das Ergebnis nicht so gut. Bei einigen Oberflächen schankt der Abstand zwischen den dadurch erzeugten Splines um bis zu 10%. Ca. 2% wären akzeptabel. Vielleicht weis ja jemand wie man einen Ansatz mit Hilfslinien um sich einem guten Ergebnis anzunähern ...
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac
Mitglied
Produktentwickler
Beiträge: 1130
Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20
|
erstellt am: 18. Feb. 2014 14:04 <-- editieren / zitieren --> Unities abgeben: Nur für nousername
Hi nochmal Du hast meinen Weg nicht richtig nachvollzogen... - Eine Ebene am Startpunkt des Splines erstellen, Normalenvektor der Ebene in Richtung des Splines
- Auf dieser Ebene einen Kreis erstellen mit Mittelpunkt im Startpunkt des Splines und Radius des gesuchten Abstandes
Wenn Du jetzt eine Aufsatz/Basis-Austragung machst, erhältst Du einen "Schlauch", in dessen Zentrum der erste Spline liegt. Dieser Schlauch schneidet Deine Oberfläche überall im exakten Abstand! Die Schnittlinie des Schlauches mit der Oberfläche findest Du in der SWX-Hilfe unter "Oberflächenschnitt", diese ist dann Deine gesuchte Linie mit konstantem Abstand Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1270
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 18. Feb. 2014 15:52 <-- editieren / zitieren --> Unities abgeben: Nur für nousername
|
nousername
Mitglied
Beiträge: 21
Registriert: 13.02.2013
|
erstellt am: 18. Feb. 2014 15:58 <-- editieren / zitieren --> Unities abgeben:
|
nousername
Mitglied
Beiträge: 21
Registriert: 13.02.2013
|
erstellt am: 18. Feb. 2014 16:04 <-- editieren / zitieren --> Unities abgeben:
Über eine projektion hab ich auch schon nachgedacht. Aber bin dan daran gescheitert, dass ich mich nicht auf irgendwelche Referenzen beziehen kann, wie zb Ebenen oder Achsen ... die Oberfläche ist komplett asymetrisch und verwinkelt ... ich weiss nur wie man von zwei Ebenen auf eine Dritte projiziert. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
