Thema: Federstahl/Auslenkung in Bewegungssimulation möglich? (1892 mal gelesen)
|
mydev Mitglied Ing
Beiträge: 3 Registriert: 19.11.2013
|
erstellt am: 19. Nov. 2013 16:41 <-- editieren / zitieren --> Unities abgeben:

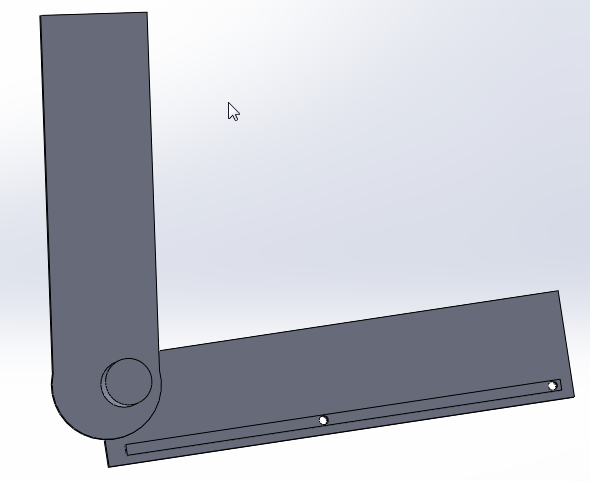

Hallo zusammen, das Problem (im Anhang ein Bild) führt mich hierher - ich möchte einen Mechanismus einen Federstahl verbiegen. Bisher endet es immer in STOP bei Kollision oder eben Durchdringung der Körper. Ich würde gerne aber den Körper im elastischen Bereich verbiegen - habt ihr einen Tipp wie? Würde mich freuen. Gruß, mydev
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz Ehrenmitglied V.I.P. h.c. Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5463 Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP0.1 Elite AE Award 2023 SOLIDWORKS Premium, Simu, Flow, Plastics, Composer, MBD, Inspection, PDMP, Visualize, TopsWorks, DPS Tools, JobBox, MacroSheet, etc. Passungstabelle von Heinz WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 19. Nov. 2013 20:11 <-- editieren / zitieren --> Unities abgeben: Nur für mydev
Hallo, bei der Bewegungssimulation ist es m.E.n nicht möglich, einen Körper zu verformen. Deshalb werden auch für Federn manchmal die tollsten Work-Arounds erfunden... (Feder als Baugruppe aus Halbkreis-Elementen).
------------------ Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe Mitglied Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096 Registriert: 27.11.2001 i7 CPU 960@3.20GHz 8GB Ram Quadro 2000 4GB 70GB Raid 0 WIN7 prof. SP1 64 bit SWX 2010 SP5.0 SWX 2012 SP5.0 SWX 2013 SP5.0
|
erstellt am: 20. Nov. 2013 08:07 <-- editieren / zitieren --> Unities abgeben: Nur für mydev
Hallo, und herzlich willkommen bei CAD.de. Es wäre schön, wenn Du uns noch mehr Informationen zukommen lassen würdest, was Du erreichen möchtest, welche Softwareversion Dir zur Verfügung steht, welche Teile sich wohin verbiegen sollen, Einzelteil oder Baugruppe, Simulation oder Berechnung, .... usw. Gruß HaPe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mydev Mitglied Ing
Beiträge: 3 Registriert: 19.11.2013
|
erstellt am: 20. Nov. 2013 10:07 <-- editieren / zitieren --> Unities abgeben:
Hallo, es steht Solidworks 2012 mit Simulation und Motion zur Verfügung (danke Arbeitgeber). Ich möchte eigentlich nur einen einfachen Rastmechanismus modellieren. Die auftretenden Kräfte interessieren mich erst in 2. Näherung. Verbiegen soll sich nur ein Teil. Es sollte sich in Annäherung so Verhalten wie Federstahl, der wie im Bild gezeigt durch Kontakt mit einem anderen Teil (das sich nicht verformen soll/muss), hat. Gruß, mydev Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz Ehrenmitglied V.I.P. h.c. Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5463 Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP0.1 Elite AE Award 2023 SOLIDWORKS Premium, Simu, Flow, Plastics, Composer, MBD, Inspection, PDMP, Visualize, TopsWorks, DPS Tools, JobBox, MacroSheet, etc. Passungstabelle von Heinz WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 20. Nov. 2013 10:23 <-- editieren / zitieren --> Unities abgeben: Nur für mydev
Hallo nochmals, mir ist noch nicht klar, was du eigentlich erreichen möchtest, und auf welchem Weg. - Willst du ihn konstruieren? - Willst du den Mechanismus Animieren, zur Veranschaulichung? - Willst du eine Simulation mit Reibung, Schwerkraft etc. machen? - Willst du ihn Simulieren, im Sinne einer Festigkeitsuntersuchung? Leider finde ich deinen Screenshot nicht so aussagekräftig. Eine Simulation (Berechnung) kannst du mit dem SWX Simulation erreichen. Wichtig sind hierbei korrekte Lager- und Kontaktbedingen, genauso wie Materialzuweisung und Belastungen. Dann sollte es gehen. Aber es gibt Grenzen: Eine könnte eine sehr grosse Verformung sein. So wie bei Rasthaken und Clips aus Kunststoff. Dann ist die Berechnung nicht mehr statisch linear, und du benötigst das Simulation Premium. Das Motion ist ein Werkzeug zur Mehrkörper-Simulation. Zwar handelt es sich hier wohl um eine Baugruppe, aber der Anwendungsfall klingt nicht wirklich nach Bewegung in erster Linie. Oder?
------------------ Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mydev Mitglied Ing
Beiträge: 3 Registriert: 19.11.2013
|
erstellt am: 20. Nov. 2013 11:10 <-- editieren / zitieren --> Unities abgeben:
Hallo Heiko, es geht um die ersten beiden Punkte - Konstruktion und Animation. Reibung, Schwerkraft, Festigkeits- sowie andere Untersuchungen habe ich nicht vor. Ich möchte lediglich später sehen, welche Spaltmaße existieren bzw. Toleranzen notwendig sind, ob der Mechanismus an sich funktioniert, mit welchen Endmaßen, etc. Verzeih den Screenshot, er war nur gedacht, um überhaupt beispielhaft eine Verformung zu erreichen. Gruß, mydev Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
