Thema: Zwei Körper miteinander verbinden, sodass bestimmte Teil weg falle. (3005 mal gelesen)
|
Chrisma Mitglied Ingenieur
Beiträge: 85 Registriert: 29.03.2010 Solid Works 2013 Professional Win7 SP1 Intel Xeon 2,67GHz 12GB Ram
|
erstellt am: 08. Nov. 2013 18:38 <-- editieren / zitieren --> Unities abgeben:
Hallo alle zusammen, ich würde gerne die im Bild zu sehenden Bauteile (eine Art C links und rechts der Ausschnit eines Ringes) miteinander verbinden. Die Rot markierten Elemente sollen weg. Die grün markierte Ausrundung hätte ich auch noch gerne. Danke für die Hilfe! [Diese Nachricht wurde von Chrisma am 08. Nov. 2013 editiert.] Edit: Sorry für die Überschrift, ist schon spät... [Diese Nachricht wurde von Chrisma am 08. Nov. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus.g Mitglied Suchend im Bereich Solidworks
Beiträge: 253 Registriert: 06.08.2013 Home: Windows 7 64bit i5-3470 @ 3.20GHz 8 GB RAM, 125 SSD ATI Radeon HD 7900 3072 GDDR5
|
erstellt am: 08. Nov. 2013 19:37 <-- editieren / zitieren --> Unities abgeben: Nur für Chrisma
|
Markus.g Mitglied Suchend im Bereich Solidworks
Beiträge: 253 Registriert: 06.08.2013 Home: Windows 7 64bit i5-3470 @ 3.20GHz 8 GB RAM, 125 SSD ATI Radeon HD 7900 3072 GDDR5
|
erstellt am: 08. Nov. 2013 19:39 <-- editieren / zitieren --> Unities abgeben: Nur für Chrisma
|
Gerhard Deeg Ehrenmitglied V.I.P. h.c. i.R. Konstrukteur aus Leidenschaft
Beiträge: 2643 Registriert: 17.12.2000 CREO - OSD - OSM HP XW4400 - XW4600 Dell Inspiron 17E NVIDIA QUADRO FX1500 NVIDIA Quadro FX1800 HP Mini 210 2002sg WIN 7 Ultimate 32/64
|
erstellt am: 08. Nov. 2013 19:41 <-- editieren / zitieren --> Unities abgeben: Nur für Chrisma

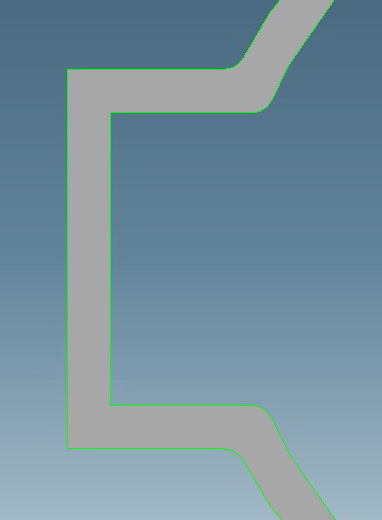

Hallo Chrisma, ich habe kein SWX, deshalb habe ich mal Deine Arbeit in meiner Version nachvollzogen. Ich finde die Version, welche Du vorhast mit den Radien stimmt nicht ganz, bzw. finde ich unlogisch. Logischer finde ich das Bild-2. Wahrscheinlich hast Du nur den Radius auf der verkehrten Seite angezogen. Gruß Gerhard ------------------ Jeder erfüllte Wunsch ist ein Traum weniger. Träume sind die Sonnenstunden der Hoffnung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Chrisma Mitglied Ingenieur
Beiträge: 85 Registriert: 29.03.2010 Solid Works 2013 Professional Win7 SP1 Intel Xeon 2,67GHz 12GB Ram
|
erstellt am: 08. Nov. 2013 19:44 <-- editieren / zitieren --> Unities abgeben:
|
Torsten Niemeier Ehrenmitglied V.I.P. h.c. Maschinenbau Ingenieur
Beiträge: 3682 Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform ** CSWP 04/2011 ** ** CSWE 08/2011 **
|
erstellt am: 08. Nov. 2013 19:48 <-- editieren / zitieren --> Unities abgeben: Nur für Chrisma
@Gerhard: Das Mittelstück soll aber doch weg. BTW: Ich raff's nicht. Soll das innerhalb einer Baugruppe stattfinden? Ansonsten: Kombinieren. C minus Ring, dabei Überstand entfallen lassen. Danach Zwischenstück linear rausschneiden und Verrunden. Irgendwie merkwürdige Aufgabenstellung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Gerhard Deeg Ehrenmitglied V.I.P. h.c. i.R. Konstrukteur aus Leidenschaft
Beiträge: 2643 Registriert: 17.12.2000 CREO - OSD - OSM HP XW4400 - XW4600 Dell Inspiron 17E NVIDIA QUADRO FX1500 NVIDIA Quadro FX1800 HP Mini 210 2002sg WIN 7 Ultimate 32/64
|
erstellt am: 08. Nov. 2013 20:21 <-- editieren / zitieren --> Unities abgeben: Nur für Chrisma
Hallo an @, habs verkehrt gesehen. Ab und zu braucht macht noch einen Anstoß. Gruß Gerhard ------------------ Jeder erfüllte Wunsch ist ein Traum weniger. Träume sind die Sonnenstunden der Hoffnung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier Ehrenmitglied V.I.P. h.c. Maschinenbau Ingenieur
Beiträge: 3682 Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform ** CSWP 04/2011 ** ** CSWE 08/2011 **
|
erstellt am: 08. Nov. 2013 22:34 <-- editieren / zitieren --> Unities abgeben: Nur für Chrisma
|
Chrisma Mitglied Ingenieur
Beiträge: 85 Registriert: 29.03.2010 Solid Works 2013 Professional Win7 SP1 Intel Xeon 2,67GHz 12GB Ram
|
erstellt am: 12. Nov. 2013 16:43 <-- editieren / zitieren --> Unities abgeben:
|
HaPe Mitglied Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096 Registriert: 27.11.2001 i7 CPU 960@3.20GHz 8GB Ram Quadro 2000 4GB 70GB Raid 0 WIN7 prof. SP1 64 bit SWX 2010 SP5.0 SWX 2012 SP5.0 SWX 2013 SP5.0
|
erstellt am: 12. Nov. 2013 17:14 <-- editieren / zitieren --> Unities abgeben: Nur für Chrisma
Hallo Chrisma, zb. mit einer Skizze und dann linear ausgetragen. (siehe Anhang) Es gibt aber noch viele weitere Wege. Hier noch ein paar Features, die Du Dir mal anschauen sollstest: Kombinieren, Schnitt mit Oberfläche, Abspalten. Gruß HaPe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
