Autor Thema:  Referenzen (2324 mal gelesen)

Ex-Mitglied

erstellt am: 14. Jun. 2013 07:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat






Hey Leute!
Ich möchte einen Kabelschuh auf einen Gewindestift setzen. Dafür muss ich doch Referenzen bei den einzelnen Bauteilen einfügen. Beim Kabelschuh ist das die untere Kante der Gewindebohrung. Das is mir klar. Jetz will ich eine Referenz beim Gewindestift einfügen, dass der Kabelschuh genau in der Mitte des Stiftes sitzt. Dazu wollt ich da ne Trennlinie einfügen oder so. Geht aber nicht...wie mach ich das da?

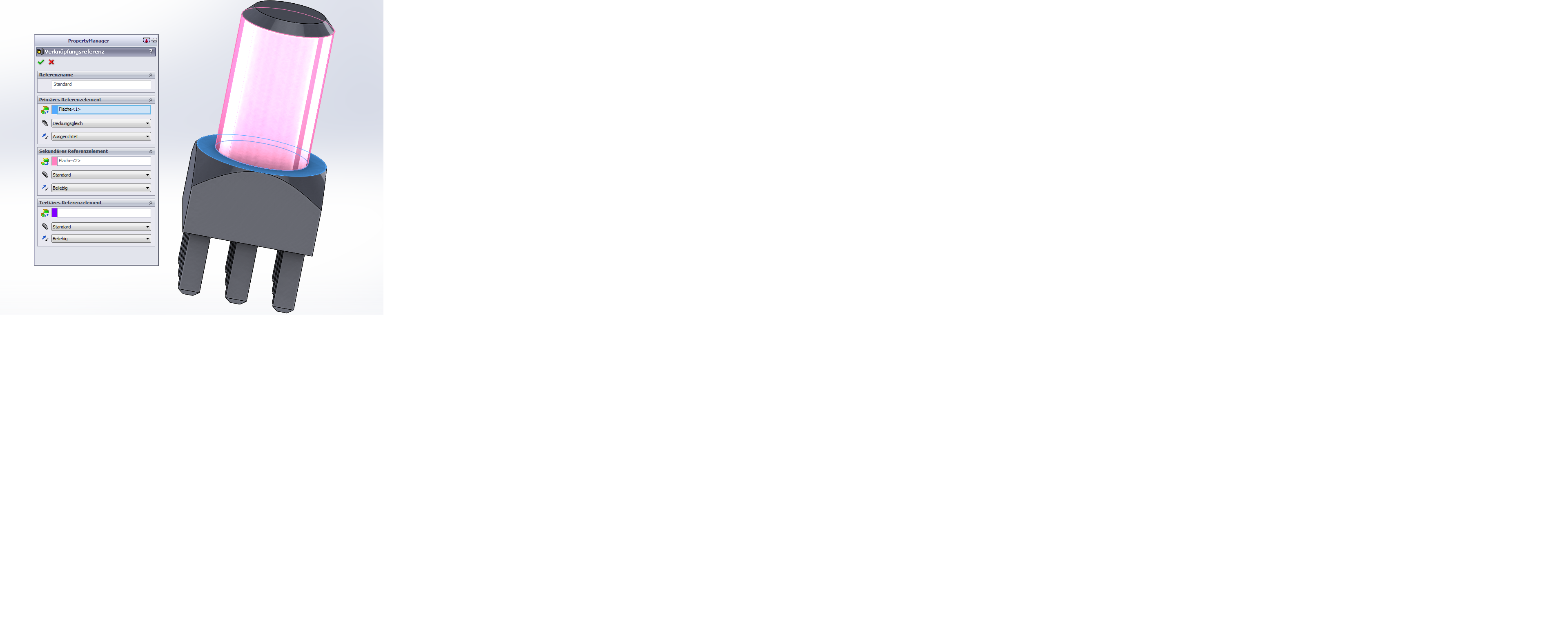

Hoffe das klappt mit den Bildern...

docsneyder
Mitglied
selbstständig


Sehen Sie sich das Profil von docsneyder an!   Senden Sie eine Private Message an docsneyder  Schreiben Sie einen Gästebucheintrag für docsneyder

Beiträge: 717
Registriert: 13.02.2013

Solidworks 2011

erstellt am: 14. Jun. 2013 07:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Sandra,

Du musst die Bauteile miteinander verknüpfen.

Ich kann Dir grade keinen Screenshot machen. Deswegen musst Du mal die Suche in SWX bemühen.

Dort gibt es mehrere Möglichkeiten.

Du kannst "Konzentrisch" verknüpfen. Das bedeutet, dass zwei Kreise genau übereinander liegen.
Die Größe spielt dabei keine Rolle.

Und danach musst Du noch "Deckungsgleich" oder mit "Abstand" verknüpfen.
Dann liegt der Kabelschuh genau flächig auf der Kontaktfläche.

------------------
Liebe Grüße aus Tobolsk

Doc Sneyder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 14. Jun. 2013 07:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hey!
Ja so würde es auch gehen, aber ich möchte mit Routing arbeiten. Da will ich den Kabelschuh nur aus meiner Bibliothek ziehen und auf den Stift setzen. Und das geht halt nur mit vorher festgelegten Referenzen über den Library Manager des Routing Tools.
Und da häng ich grad.

docsneyder
Mitglied
selbstständig


Sehen Sie sich das Profil von docsneyder an!   Senden Sie eine Private Message an docsneyder  Schreiben Sie einen Gästebucheintrag für docsneyder

Beiträge: 717
Registriert: 13.02.2013

Solidworks 2011

erstellt am: 14. Jun. 2013 07:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Sorry, da muss ich passen.

Das habe ich noch nie gemacht.

------------------
Liebe Grüße aus Tobolsk

Doc Sneyder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 14. Jun. 2013 07:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Ja trotzdem danke. Gibt aber auch verdammt wenig Leute, die was mit dem Routing machen...

Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI



Sehen Sie sich das Profil von Olaf Wolfram an!   Senden Sie eine Private Message an Olaf Wolfram  Schreiben Sie einen Gästebucheintrag für Olaf Wolfram

Beiträge: 2431
Registriert: 30.06.2008

I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation

erstellt am: 14. Jun. 2013 08:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Sandra,

bau dir dort eine Ebene ein.
Einfügen-->Referenzgeometrie-->Ebene. Wenn die Ebene drin ist, dann solltest du sie noch als Verknüpfungsrefenz deklarieren.
Einfügen-->Referenzgeometrie-->Verknüpfungsreferenz

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH
When was the last time you did something for the first time?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AndreasBo
Mitglied
TZ & Konstruktion


Sehen Sie sich das Profil von AndreasBo an!   Senden Sie eine Private Message an AndreasBo  Schreiben Sie einen Gästebucheintrag für AndreasBo

Beiträge: 861
Registriert: 16.11.2006

********
Wenn am Anfang alles schief geht,
nenne es Version 1.0!

erstellt am: 14. Jun. 2013 08:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Man kann auch die Kante der Bohrung im Kabelschuh anklicken und dan eine Referenzgeimetrie erzeugen und ohne weitere Einstellungen diese dann bestätigen.
Das gleiche machst du mit der Kante am Ansatz deines Bolzens.
Wenn du nun den Kabelschuh über den Bolzen ziehs müsste deine Verknüpfung funktionieren.

------------------
Gruß
AndreasBo
Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo
********
SolidWorks 2013  |  Alibre Design 2012
********
IntelXeon CPU E5-1620 | @ 3,60 GHz | Windows 7 64 BIT | 32GB RAM | NVIDIA Quadro 4000 | Samsung SyncMaster 24"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 14. Jun. 2013 08:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat




Ja das mit den Kanten hab ich gemacht, sieht dann so aus.
Aber ich will den Kabelschuh bisl in der Mitte von dem Bolzen haben, is ja in der Realität auch so...
Und das mit der Ebene hab ich auch grad probiert, irgendwo is hier der Wurm drin...

[Diese Nachricht wurde von sandra112 am 14. Jun. 2013 editiert.]

Lenzcad
Ehrenmitglied
Selbständiger Handwerker


Sehen Sie sich das Profil von Lenzcad an!   Senden Sie eine Private Message an Lenzcad  Schreiben Sie einen Gästebucheintrag für Lenzcad

Beiträge: 1539
Registriert: 21.10.2003

CPU i7-9700K
RAM 64GB
Quadro P2200
SW 2022
SW Simulation 2022

erstellt am: 14. Jun. 2013 11:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Kabelschuh_aufstecken.zip


Hallo Sandra,
probiere es doch mal mit der angehängten Baugruppe aus.

Gruß Lenz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 14. Jun. 2013 12:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Ja ich hab das jetz mal mit deinem Stift ausprobiert...das is wie bei mir, ich kann den Kabelschuh nur entweder ganz oben wie im Bild gezeigt platzieren oder halt dann unten am Gewindestift, da is mir aber der Kabelschuh auf der Leiterplatte im Weg...
Ich dachte man könnte das in der Hälfte platzieren...

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von bk.sc an!   Senden Sie eine Private Message an bk.sc  Schreiben Sie einen Gästebucheintrag für bk.sc

Beiträge: 2776
Registriert: 18.07.2012

-Solid Works 2019 SP5
-Pro Engineer WF 3

erstellt am: 14. Jun. 2013 12:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Kabelschuh.SLDPRT


Zapfen.SLDPRT


Hallo Sandra,

ja das sollte gehen. Schau dir mal meinen Dummy-Zapfen und Dummy-Kabelschuh an.

Gruß
Bernd

[EDIT]FÜr die Positionierung des Gewindestiftes vergibst du einfach eine zweite Verknüpfungsreferenz mit dem Namen Standard oder so und verwendest hier z.B. die Kante zum positionieren.

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

[Diese Nachricht wurde von bk.sc am 14. Jun. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 14. Jun. 2013 13:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Ja mit deinem geht's und ich glaub ich weiß jetz auch wo der Fehler bei mir lag.
Ich versuchs dann späte gleich nochmal.
Vielen Dank


Ex-Mitglied

erstellt am: 14. Jun. 2013 14:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Ja danke super, es funktioniert!
Aber warum kann ich jetzt den Kabelschuh nicht drehen, bevor ich ihn aufsetze? Normalerweise geht das mit Umschalt-Taste und Pfeiltaste (rechts, links)...Das geht nicht...Mit den Teilen aus der Bibliothek geht das...


Ex-Mitglied

erstellt am: 14. Jun. 2013 15:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat




Und dann versuch ich grad einen Stecker (hellgrün) auf einen Quader (dunkelgrün) zu platzieren, auch über Routing... das ganze so wie er liegt, halt nur auf dem Quader...
irgendwie will mein Kopf das mit den Referenzen nicht so ganz...oder es is nur ein Klick oder eine Option falsch angewählt...
Hat da einer ne Idee?

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von bk.sc an!   Senden Sie eine Private Message an bk.sc  Schreiben Sie einen Gästebucheintrag für bk.sc

Beiträge: 2776
Registriert: 18.07.2012

-Solid Works 2019 SP5
-Pro Engineer WF 3

erstellt am: 14. Jun. 2013 17:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Sandra,

in meinen Beispieldatein ist die Ausrichtung mit "ausgerichtet" fest vorgegeben, vielleicht solltest du dieseauf beliebig stellen dann sollte es auch mit dem umschalten klappen  .

Hast du dir in der Hilfe mal das Thema Verknüpfungsreferenzen durchgelesen?

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 17. Jun. 2013 07:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Oh, danke.
Ja ich les mir das mal durch und probier noch mal bisl rum...
Mfg


Ex-Mitglied

erstellt am: 17. Jun. 2013 11:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Also auch wenn ich das bei den Referenzen auf beliebig stelle, kann ich den Kabelschuh vor dem Platzieren nicht drehen....
Komisch, geht doch mit dem Bibliotheksteil auch...


Ex-Mitglied

erstellt am: 17. Jun. 2013 14:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat








So, nochmal...
Ich möchte den Kabelschuh mit Routing auf den Gewindestift ziehen. Er soll relativ weit unten sitzen, ich möchte ihn deswegen ein stück drehen.
Mit Kabelschuhen aus der Routing Bibliothek geht das. Was is bei mi falsch?
siehe Bilder....


Ex-Mitglied

erstellt am: 17. Jun. 2013 15:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Ah....geht
Schönen Feierabend!

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von bk.sc an!   Senden Sie eine Private Message an bk.sc  Schreiben Sie einen Gästebucheintrag für bk.sc

Beiträge: 2776
Registriert: 18.07.2012

-Solid Works 2019 SP5
-Pro Engineer WF 3

erstellt am: 17. Jun. 2013 17:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Ah....geht
Schönen Feierabend!


Woher kamm die plötzliche Erleuchtung in den ~70 min.?

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 18. Jun. 2013 06:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hey bk.sc,
naja ich hab das blöde Teil nochma kontrolliert und die Referenzen so lange variiert, bis es mal ging...


Ex-Mitglied

erstellt am: 18. Jun. 2013 07:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat




Ich hab allerdings schon das nächste Problem.
Ich hab einen Stecker und einen Quader, vielleicht schon bekannt das Problem.
Auf der einen Seite der Leiterplatte klappt das super, nur wenn ich denselben Stecker aus der Bibliothek (selber erstellt) auf den Quader gegenüber dem ersten Quader ziehe und den Tausch der Seiten bei der Referenz beachte.....geht ni!...
Der Stecker will nicht auf den 2.Quader...
???
