Thema: Tips Wellendecke (3507 mal gelesen)
|
cadoli Mitglied CAD-Admin
Beiträge: 9 Registriert: 19.01.2009 HP 8470W Win 7 / 64 MicroStation V8, V8i SW2013 SP2
|
erstellt am: 10. Jun. 2013 12:02 <-- editieren / zitieren --> Unities abgeben:
Hallo Zusammen, ich möchte eine Wellendecke konstruieren (s.Bild). Die Lamellen sollen bis zu einer Freiformfläche ausgetragen werden, mit der Endebedingung bis Oberfläche kein Problem. Es sollen die beiden Kanten der Lamellen die an die Freiformfläche grenzen jedoch parallel sein. Es handelt sich hierbei um ca. 340 Lamellen, also wäre irgendwas mit Muster nicht schlecht. Hat jemand eine Idee? Vielen Dank ------------------ Gruß Oliver www.hpp.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
formenkoenig Mitglied DVD
Beiträge: 188 Registriert: 30.09.2005
|
erstellt am: 10. Jun. 2013 12:20 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
Hallo Oliver, wenn die Freiformfläche Ihren Namen verdient ist sie unregelmäßig und Du hast 340 verschiedene Lamellen- da bleibt beim Mustern nicht mehr viel Potential. Ich würde 'mal versuchen eine Seitenfläche der ersten Lamelle zu erstellen und diese zu mustern. Diese Flächen können dann an der Freiformfläche getrimmt werden, damit ist das Wellenprofil der Lamellen bereits bekannt. Falls nötig können die Flächen dann noch ausgetragen werden... Aber wie immer...viele Wege führen nach Rom... Gruß Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadoli Mitglied CAD-Admin
Beiträge: 9 Registriert: 19.01.2009 HP 8470W Win 7 / 64 MicroStation V8, V8i SW2013 SP2
|
erstellt am: 10. Jun. 2013 12:33 <-- editieren / zitieren --> Unities abgeben:
Hallo Andreas, das mit der Seitenfläche hatte ich auch schon getestet. Wenn man allerdings später Volumen haben möchte, müsste man bei 340 Flächen einzeln die Wanddicke auftragen. Trotzdem, vielen dank für deinen Beitrag ------------------ Gruß Oliver www.hpp.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan Mitglied Dipl.-Ing.
Beiträge: 1270 Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022 Priv. Dell M7740 16GB, nVidia , Win10, SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 10. Jun. 2013 12:46 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
|
Ralf Tide Moderator -
Beiträge: 4978 Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story> .-)
|
erstellt am: 10. Jun. 2013 13:08 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
|
Franz Hiemstra Mitglied Diplom-Ingenieur
Beiträge: 527 Registriert: 09.03.2001
|
erstellt am: 10. Jun. 2013 13:28 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli

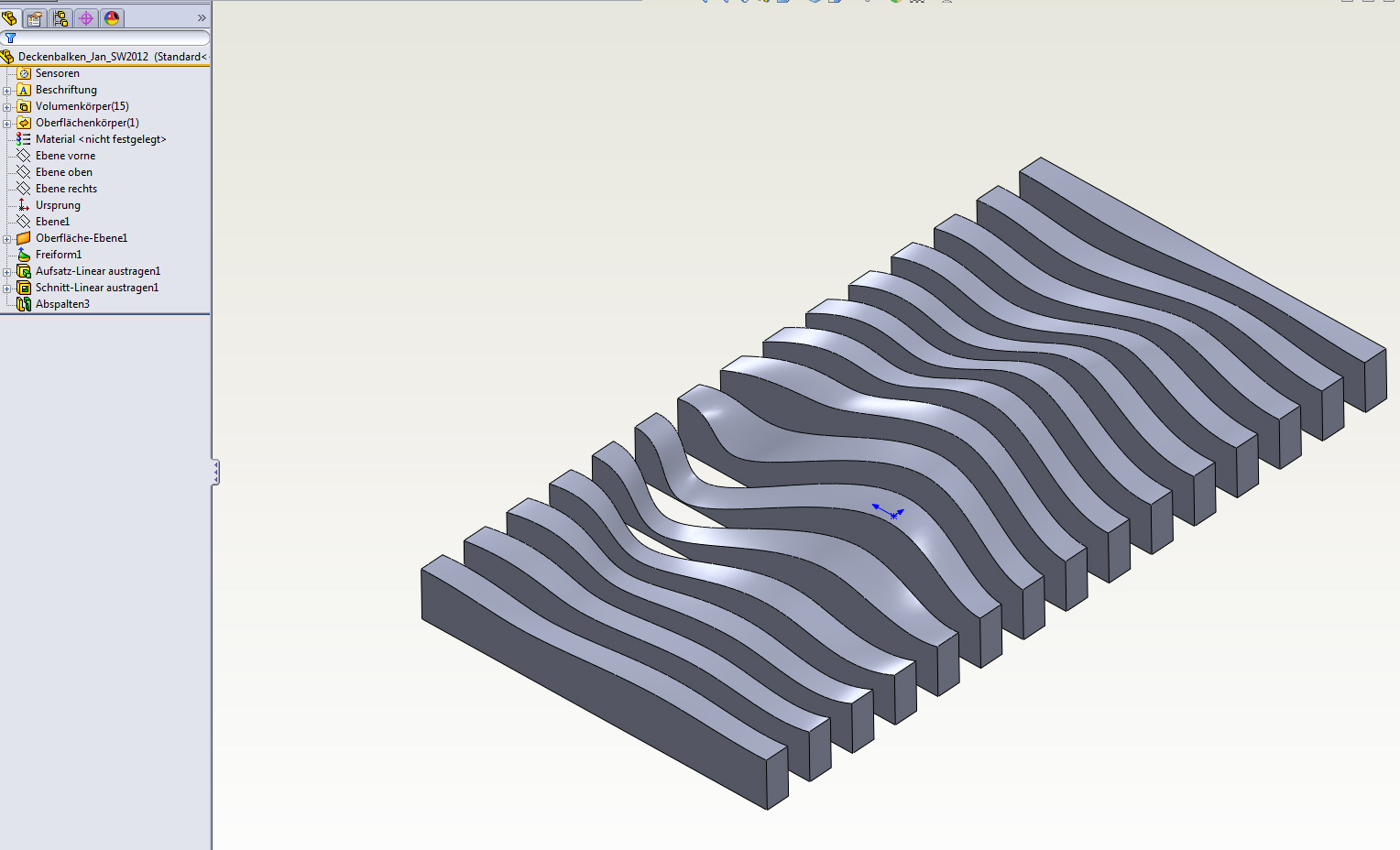

Hallo Oliver, mach dir einen Kamm über Lineares Muster mit einem L-förmigen Basisteil (Basisbreite = Materialstärke der Lamelle plus Freiraum zwischen den Lamellen). Dann bekommst du ein zusammenhängendes Teil, dass du gut mit deiner Zieloberfläche schneiden kannst. Ggf. dann noch die Basis des L abschneiden und 340 Einzellamellen sind vorhanden :-) Gruß Franz ------------------ Industriedesign, Kunststoffartikel, Spritzgußwerkzeuge, Spritzgußimulation, Präzisionsspritzguß, biobasierende Werkstoffe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadoli Mitglied CAD-Admin
Beiträge: 9 Registriert: 19.01.2009 HP 8470W Win 7 / 64 MicroStation V8, V8i SW2013 SP2
|
erstellt am: 10. Jun. 2013 15:02 <-- editieren / zitieren --> Unities abgeben:
Danke euch, @Jan leider sind die beiden Kanten einer Lamelle nicht parallel. @Ralf super, hat geklappt @Franz habs noch nicht ausprobiert, vermutlich sind beim L-Teil mit Schnitt an der Oberfläche die beiden Kanten der Lamelle nicht parallel
------------------ Gruß Oliver www.hpp.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz Ehrenmitglied V.I.P. h.c. Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5463 Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP0.1 Elite AE Award 2023 SOLIDWORKS Premium, Simu, Flow, Plastics, Composer, MBD, Inspection, PDMP, Visualize, TopsWorks, DPS Tools, JobBox, MacroSheet, etc. Passungstabelle von Heinz WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 10. Jun. 2013 15:35 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
Hallo, was ich leider nicht automatisiert bekommen: Wanddicke auftragen. Ansonsten funktioniert die Variante mit Flächen / Trimmen / Wanddicke auftragen recht gut. Und liefert auch senkrechte Kanten. Ich empfehle, sich an die Befehlswiederholung durch RETURN zu erinnern - dann bekommt man die 340 Lamellen in 2 Minuten hin. Gruß, Heiko ------------------ Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DA VOLLI Mitglied Dipl.Ing.(FH) IA
Beiträge: 232 Registriert: 27.07.2001 WIN 10 x64 SWX 2021 SP4.1 SWX PDM Professional
|
erstellt am: 10. Jun. 2013 16:51 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
Ich hab auch noch ne Lösung: Die Lamellen in einem Teil als Konfigurationen über eine Tabelle erstellen und dann in der Baugruppe mustern. Man muss nur in der Baugruppe jeder einzelnen Musterinstanz von Hand die entsprechende Konfiguration zuweisen (Beispiel in SWX 2013). Schönen Abend da Volli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Spieler Mitglied Mechaniker
Beiträge: 1347 Registriert: 12.12.2002 SOLIDWORKS 2024SP1
|
erstellt am: 10. Jun. 2013 19:01 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
Hallo Oliver, hab‘ mal der Übersicht wegen eine Decke mit 5m Breite und 80 Lamellen gemacht. 1. 4 Linien 2. Muster in y mit Anzahl 80 3. Fläche 4. Freiformfläche 5. Trimmen 6. Wanddicke 7. Beschneiden SolidWorks Datei in der Version 2011 am Anhang. Viele Grüße Andi Spieler
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadoli Mitglied CAD-Admin
Beiträge: 9 Registriert: 19.01.2009 HP 8470W Win 7 / 64 MicroStation V8, V8i SW2013 SP2
|
erstellt am: 11. Jun. 2013 09:38 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank nochmals, @Andi super, einfache Lösung Ich hatte es auch über den Flächenansatz versucht, da meine Skizzenlinien nicht zusammenhängend waren, konnte ich später keine gemeinsame Wanddicke auftragen @da Volli interessanter Ansatz, muss ich mir genauer ansehen ------------------ Gruß Oliver www.hpp.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Duckbone Mitglied Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585 Registriert: 20.09.2010
|
erstellt am: 11. Jun. 2013 11:45 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
Hallo Oliver, Das sieht ja echt spitze aus, wuerde mich sehr interessieren, was das kostet - wenn du da was hast poste es mal. Gruss Olli ------------------ "Ich habe mit dem Bordcomputer gesprochen." "Und?" "Er hasst mich." Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Spieler Mitglied Mechaniker
Beiträge: 1347 Registriert: 12.12.2002 SOLIDWORKS 2024SP1
|
erstellt am: 11. Jun. 2013 14:27 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
|
formenkoenig Mitglied DVD
Beiträge: 188 Registriert: 30.09.2005
|
erstellt am: 11. Jun. 2013 15:09 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
|
Lenzcad Ehrenmitglied Selbständiger Handwerker
Beiträge: 1539 Registriert: 21.10.2003 CPU i7-9700K RAM 64GB Quadro P2200 SW 2022 SW Simulation 2022
|
erstellt am: 12. Jun. 2013 14:14 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli

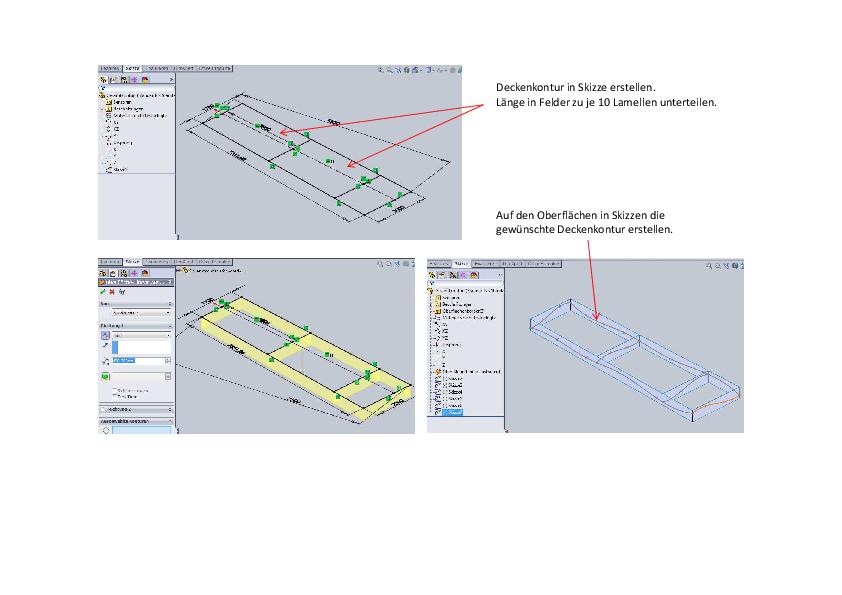

Hallo Oliver, da ich als selbständiger Schreiner auch ab und zu mit ähnlichem berührt werde, habe ich mich in dieses Thema ein wenig vertieft. Ich habe ein paar Vorgehensweisen ausprobiert und habe eine ganz praktikable Möglichkeit gefunden. Der grobe Aufbau: (BG=Baugruppe; HBG=Hauptbaugruppe; UBG=Unterbaugruppe) - eine anpassungsfähige BG mit zehn Lamellen erstellt. Diese BG beinhaltet auch eine Zeichnungsableitung. - diese BG mehrmals kopiert. - eine HBG mit der gesamten Deckenkontur erstellt. Diese in Felder für je 10 Lamellen unterteilt. - Lamellengruppe in HBG eingefügt und mit Beziehungen angeschlossen. - Wellenkontur der Deckenunterseite aus der HBG in Lamellengruppe übernommen. - weitere Felder in gleicher Weise eingefügt. Nun ist die gesamte Lamellendecke auch als einzelne Bauteile vorhanden, mit den dazugehörigen Zeichnungen. Mit den Einheiten von je 10 Lamellen ist auch eine große Decke relativ schnell modelliert. Eine andere Anzahl an Lamellen pro Einheit wäre auch denkbar. Gruß Lenz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadoli Mitglied CAD-Admin
Beiträge: 9 Registriert: 19.01.2009 HP 8470W Win 7 / 64 MicroStation V8, V8i SW2013 SP2
|
erstellt am: 13. Jun. 2013 09:32 <-- editieren / zitieren --> Unities abgeben:
Manchmal ist auch die schiere Größe das Problem Übrigens die Einheit ist m. Danke nochmals für die hilfreichen Beiträge, leider konnte ich noch nicht alle testen. Mit dem fertigen Ergebnis (wenns dann geht) und dem Preis melde ich mich nochmal. ------------------ Gruß Oliver www.hpp.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lenzcad Ehrenmitglied Selbständiger Handwerker
Beiträge: 1539 Registriert: 21.10.2003 CPU i7-9700K RAM 64GB Quadro P2200 SW 2022 SW Simulation 2022
|
erstellt am: 14. Jun. 2013 10:52 <-- editieren / zitieren --> Unities abgeben: Nur für cadoli
Hallo Oliver, ich habe meine Methode an einer Nachbildung deiner Decke, an einem Teilstück, ausprobiert und war überrascht wie gut das ging. Siehe Anhang. Vielleicht wäre das eine praktikable Möglichkeit? Gruß Lenz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
