Liebe SWX Gemeinde!

Habe folgendes Problem. Will den größten (Anfangs)Durchmesser einer konische Bohrung (mit Radius an der Kante) in der Zeichnung bemaßen, also von den Schnittpunkten der verlängerten Linien aus, die ja nicht mehr sichtbar sind. Wie macht man das in SWX? Habe dafür keine Funktion gefunden.

Gruß

gekko500

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ramona779
Mitglied
Techn. Zeichnerin


Sehen Sie sich das Profil von Ramona779 an!   Senden Sie eine Private Message an Ramona779  Schreiben Sie einen Gästebucheintrag für Ramona779

Beiträge: 470
Registriert: 03.12.2007

 erstellt am: 16. Apr. 2013 11:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für gekko500 10 Unities + Antwort hilfreich
Hallo.

Du kannst einen virtuellen Schnittpunkt erstellen. Mit STRG die beiden Linien markieren, die sich schneiden sollen und dann einen Skizzenpunkt erstellen. Diesen kannst du bemassen.

------------------
Gruß, Ramona

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI



Sehen Sie sich das Profil von Olaf Wolfram an!   Senden Sie eine Private Message an Olaf Wolfram  Schreiben Sie einen Gästebucheintrag für Olaf Wolfram

Beiträge: 2431
Registriert: 30.06.2008

I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation

erstellt am: 16. Apr. 2013 11:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für gekko500 10 Unities + Antwort hilfreich
OnlineHilfe

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von bk.sc an!   Senden Sie eine Private Message an bk.sc  Schreiben Sie einen Gästebucheintrag für bk.sc

Beiträge: 2776
Registriert: 18.07.2012

-Solid Works 2019 SP5
-Pro Engineer WF 3

erstellt am: 16. Apr. 2013 11:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für gekko500 10 Unities + Antwort hilfreich

virteckp.zip


Hallo gekko,

das Zauberwort heußt Virtuelle Schnittpunkte einfügen und diese Bemaßen.

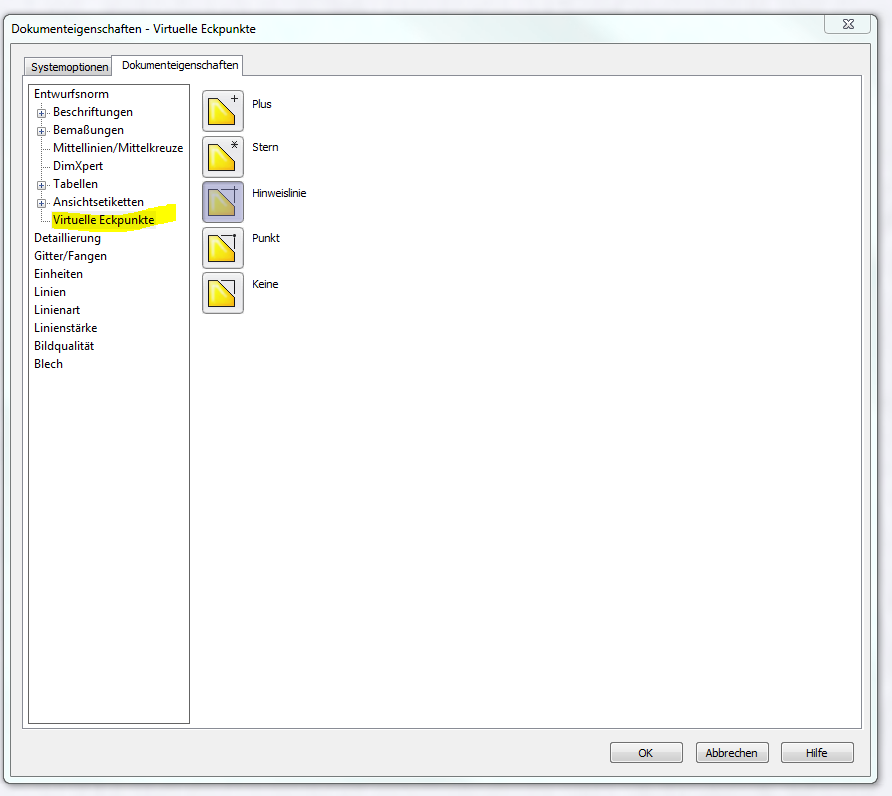

Sie Video im Archiv und im Bild siehst du wo mann die Darstellung ändern kann.

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gekko500
Mitglied
Konstrukteur


Sehen Sie sich das Profil von gekko500 an!   Senden Sie eine Private Message an gekko500  Schreiben Sie einen Gästebucheintrag für gekko500

Beiträge: 107
Registriert: 07.12.2010

 erstellt am: 16. Apr. 2013 11:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke!!!
