Hallo zusammen,

wie kann ich in SW2012 den Querschnitt eines I-Trägers in die Vorderansicht klappen, wenn ich mir die Seitenansicht sparen will?

Danke für Hinweise.

GRuß,

Stefan

------------------
SW 2011 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo pampel,

den hab ich jetzt mal nicht verstanden

Wenn Du einen I-Träger schneidest zeigt der Schnitt doch das gleiche wie die Vorderansicht , nur halt schraffiert.

Was willst Du da sparen ?

Besser Du bringst Deinen Schülern die 3 Ansichten wirklich bei , an Ansichten sparen lässt sich da für mich eigentlich nichts

Vielleicht habe ich Dich aber auch falsch verstanden , obwohl ich schon lange nicht mehr die Schulbank drücke

Grüße Andreas

PS. isometrische Ansichten wirken oft Wunder

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vlt. gerade deshalb
SCNR...geh ins Bett Andreas

BTW, ich hatte die Frage auch nicht so richtig verstanden!

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

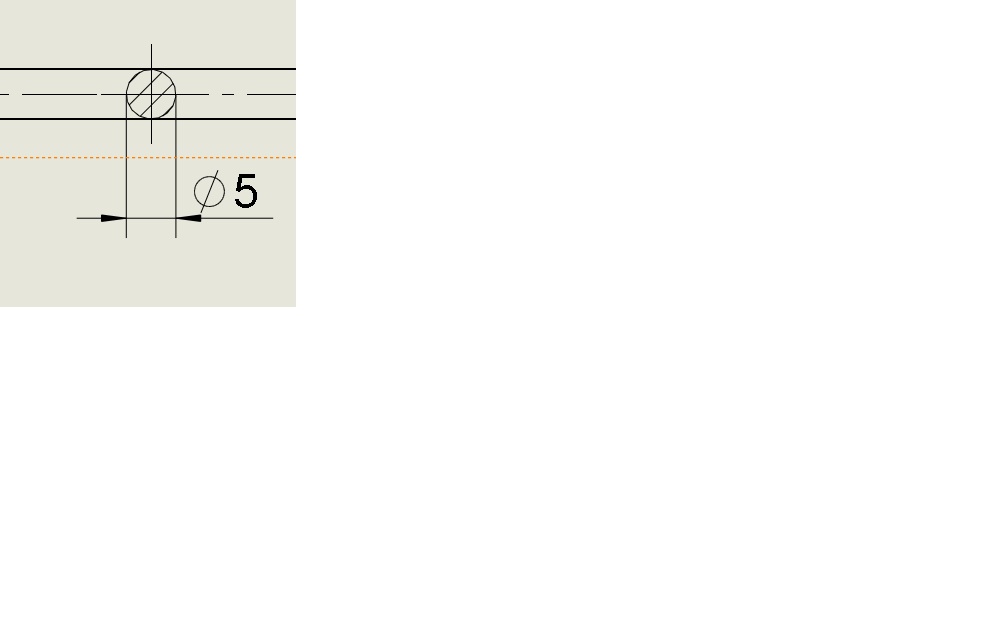

so was wie im Bild, hier hab' ich einfach nur einen Kreis reingezeichnet und den schraffiert.

Wenn's nun aber eine kompliziertere Form ist, z.B. ein I-Träger, dann wüsste ich gerne, wie Ihr das machen würdet.

Gruß,

Stefan

------------------
SW 2012 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Zitat:

---

Besser Du bringst Deinen Schülern die 3 Ansichten wirklich bei , an Ansichten sparen lässt sich da für mich eigentlich nichts

---

Ohhhhkääääijjj, danke für den Tipp!!!

Zitat:

---

PS. isometrische Ansichten wirken oft Wunder

---

Ich probiers! Echt Du! :smilie_verzerrt_grinz_räusper_augenverdreh:

Stefan

------------------
SW 2012 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ,

erstens ist ein I-Träger keine komplizierte Form

Zweitens würden wir sowas nie machen

Drittens ?? sowas bringst Du Schülern bei ??

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

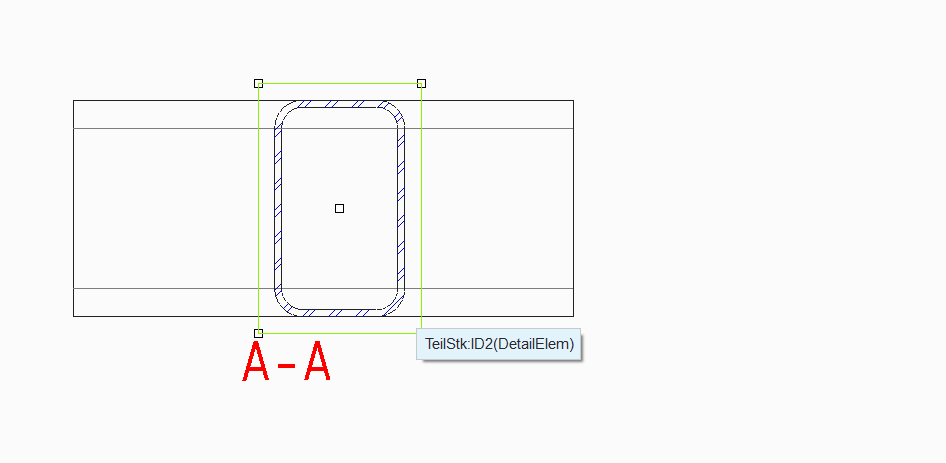

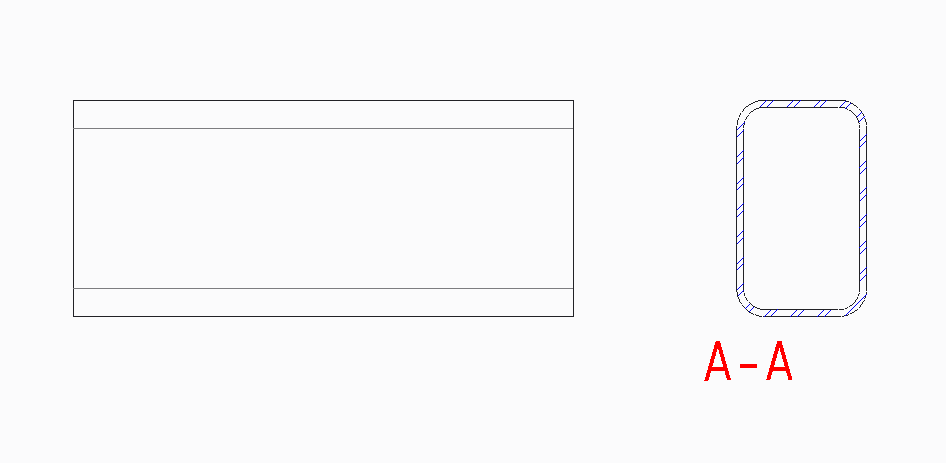

2013-01-24_23h03_48.png 2013-01-24_23h04_08.png

Nun, man KÖNNTE von einer Basisansicht eine projizierte Schnittansicht erzeugen und sie dann ... gaaanz laaangsaaam ... über die Basisansicht schieben ...

Aber ob das so die feine Art ist??

------------------
Viele Grüße
Uwe Mahner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke! So hab ich's ja auch gemacht.

Ich wollte nur wissen, ob's dafür vielleicht eine Funktion in SW gibt, mit der man das auch hätte machen können.

Gruß,

Stefan

------------------
SW 2012 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

erstens ist ein I-Träger keine komplizierte Form

---

vühr ainen anallfabeden schohn

Zitat:

---

Zweitens würden wir sowas nie machen

---

fer seit ir tenn; di demmbelridders, di mainzelmännnchen?

Zitat:

---

Drittens ?? sowas bringst Du Schülern bei ??

---

Neeee, Du, so kann man das nich sagen: echt nichchch! Die sagen mir, wie's geht - und ich brings ihnen dann nicht so bei, sondern wie ihr Demmbelridders es hier im Formum scheibbt



Stefan

BS: warum schreibst Du erstens klein und Zweitens und Drittens nicht klein, also GROß?

------------------
SW 2012 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So ein Schnitt heißt Profilschnitt, ist IMHO durchaus normgerecht und moralisch unbedenklich.
Ich habe bisher allerdings höchstens zehnmal gesehen, daß das jemand angewendet hat, bin aber vielleicht in der falschen Branche.

BTW: Wie sollte die gewünschte SWX-Funktion aussehen, damit sie einfacher ist, als den Schnitt einfach über die Ansicht zu schieben? Einzig das automatische Ausblenden der Schnittlinie könnte man da wohl als Verbesserung einbringen.

Ich brauch's persönlich nicht, ich brauch' auch diese Art der Darstellung nicht, aber wenn DS mal dringend nach bahnbrechenden Innovationen sucht, kannst Du ja die Hand heben...

Nichts für Ungut, Pete

PS: Fette Buchstaben kennzeichnen Satz-Anfänge.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich denke, ich weiss jetzt, was du eigentlich meinst.

Mein Vorschlag wäre folgender.

1. Seitenansicht vom Träger erstellen
2. Schnittansicht ableiten
3. Seitenansicht brechen
4. Bruchkantenlinienabstand einstellen, so dass der Schniit in den Bruch passt.
5. Schnittansicht in den Bruch schieben.

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Solche Lehrer braucht das Land

------------------
wenn ich mich nicht irre ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

[Diese Nachricht wurde von Sam Hawkens am 27. Jan. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

025291_QuerschnittDurchHilfsansicht.zip

Hallo Stefan,

mir ist keine Standardfunktion im SolidWorks bekannt. Vielleicht gibt es das in einer der vielen Zusatzanwendungen zum SolidWorks, die sich mehr mit Stahlbau beschäftigen.

Mein Ansatz (mit Hilfsansicht) siehst Du im angehängten Video.

HTH & bis demnäx,
Ralf

@all: Schon interessant wie schnell hier die Diskussion von der Sache zu persönlichen Ansichten wegdriftet und ich fast das Gefühl habe in einem Kindergarten zu sein  Und wahrscheinlich fühlen sich genau die falschen Leute von meinem Kommentar zu weiteren Kommentaren angeregt

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich zähle mich mal zu diesen falschen Leuten, und erfülle hiermit die Prophezeiung:

Ich möchte mich hiermit für meine etwas geringschätzige Antwort entschuldigen.
Andererseits kann ich das in meinen Augen patzige Verhalten des TE, der hier ja immerhin Hilfe erwartet, nicht nachvollziehen.

SCNR, Pete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

So ein Schnitt heißt Profilschnitt, ist IMHO durchaus normgerecht und moralisch unbedenklich.

---

Da muss ich Pete auch zustimmen, v.a. im Stahlbau gängig. Auch in den TZ Abschlussprüfungen wird sowas immer wieder verlangt.
Da hilft nur eine Ansicht ausserhalb des Rahmens mit den Schnittlinien und den Querschnitt von Hand verschieben.
Die Option "Profilschnitt" gibt es zwar, hat aber mit dieser Anwendung wenig zu tun.

------------------
Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Grisu486,
was ist denn:

Zitat:

---

...projizierte Schnittansicht...

---

Ist das eine spezielle Funktion oder ein stinknormaler Schnitt?

------------------
Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

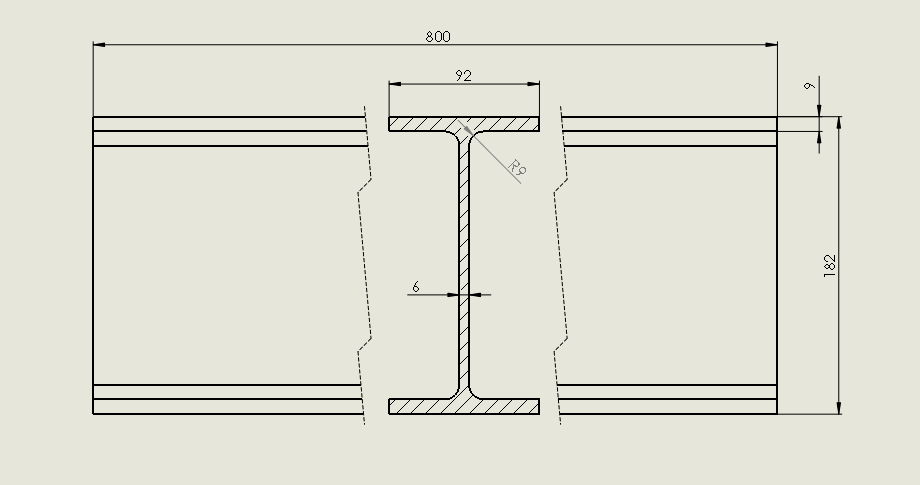

Schnitt_Profil.JPG Schnitt.mp4

Vielleicht hilft dieser Weg?

Viele Grüße
Andi Spieler

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
