Thema: Schlauch (2649 mal gelesen)
|
Mechaniklas
Mitglied
Konstrukteur
   Beiträge: 233
Registriert: 31.10.2010 Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2011
Creo Elements/Direct Modeling
|
erstellt am: 05. Okt. 2012 08:11  <-- editieren / zitieren -->   Unities abgeben:
|
La Forge
Mitglied
Ingenieur
Beiträge: 68
Registriert: 21.05.2006 Am liebsten SolidWorks B^)
|
erstellt am: 05. Okt. 2012 08:17 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas
|
Mechaniklas
Mitglied
Konstrukteur
Beiträge: 233
Registriert: 31.10.2010 Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2011
Creo Elements/Direct Modeling
|
erstellt am: 05. Okt. 2012 08:28 <-- editieren / zitieren --> Unities abgeben:
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5499
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 05. Okt. 2012 08:36 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas

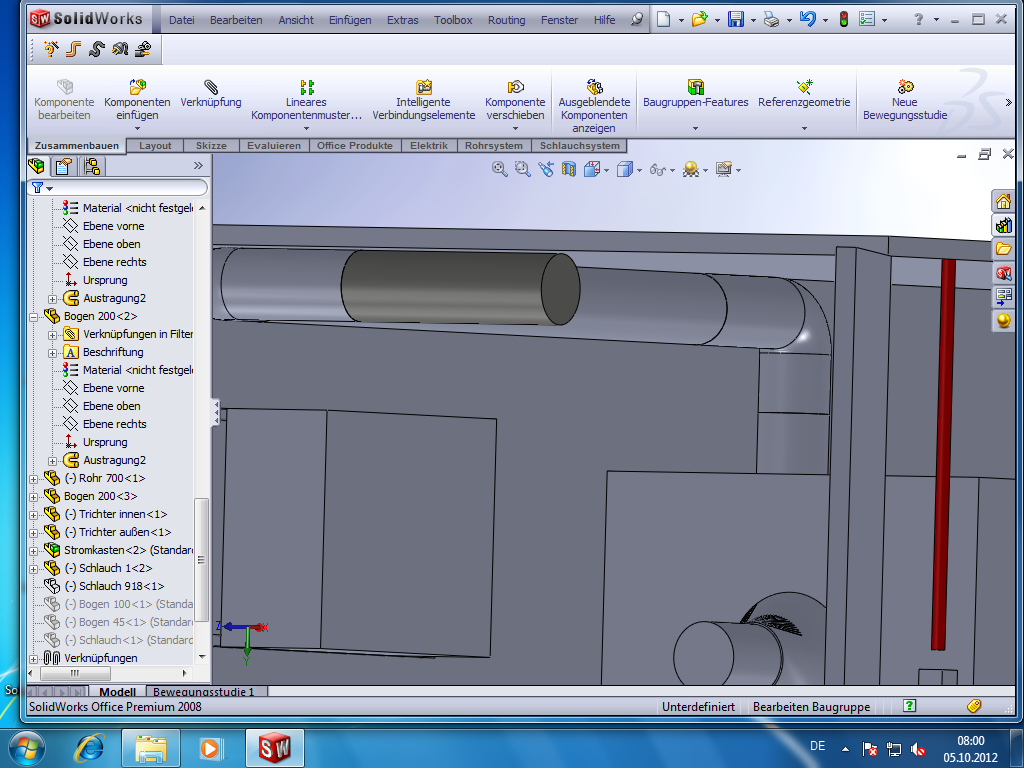

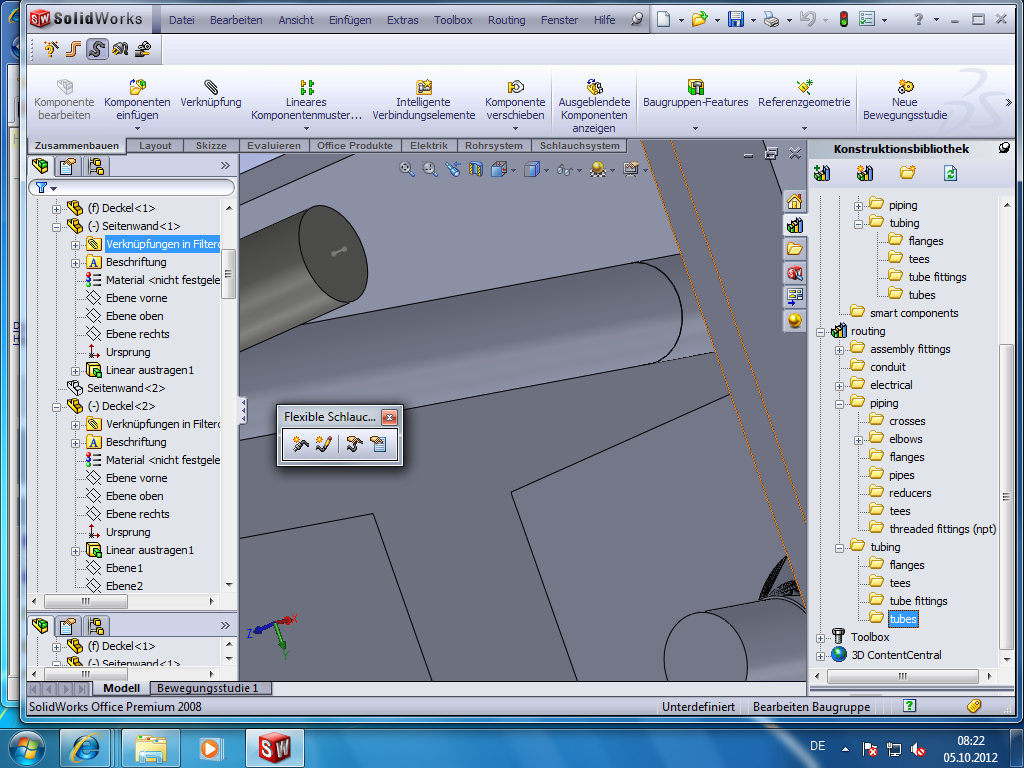

Hallo, du willst doch nicht etwa für einen so profanen Schlauch das Routing verwenden? Kanonen auf Spatzen? Mache ein neues Teil.
Erstelle auf einer planen Fläche des einen oder anderen Anschlusses eine Skizze mit einem Kreis.
Erstelle eine 3D-Skizze.
In der 3D-Skizze erstellst du einen Spline. Er begint am Kreis und endet am anderen Anschluss.
Nun trägst du den Kreis entlag des Splines aus (Aufsatz/Basis ausgetragen).
Mit der Option dünnes Feature beim Erstellen der Austragung kannst du die gewünschte Wandstärke herstellen. Fragen?
------------------
Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechaniklas
Mitglied
Konstrukteur
Beiträge: 233
Registriert: 31.10.2010 Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2011
Creo Elements/Direct Modeling
|
erstellt am: 05. Okt. 2012 09:16 <-- editieren / zitieren --> Unities abgeben:
|
Mechaniklas
Mitglied
Konstrukteur
Beiträge: 233
Registriert: 31.10.2010 Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2011
Creo Elements/Direct Modeling
|
erstellt am: 05. Okt. 2012 09:28 <-- editieren / zitieren --> Unities abgeben:
|
Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585
Registriert: 20.09.2010
|
erstellt am: 05. Okt. 2012 09:32 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas

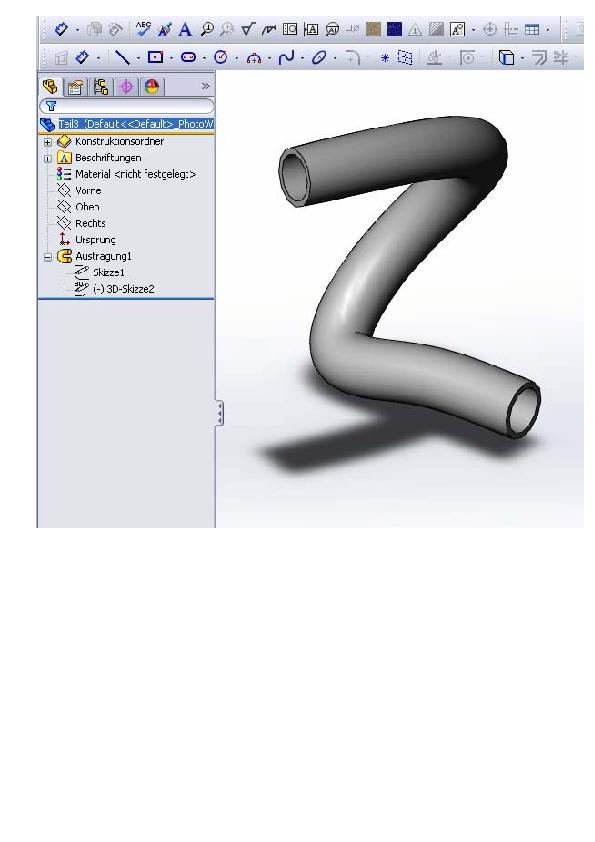

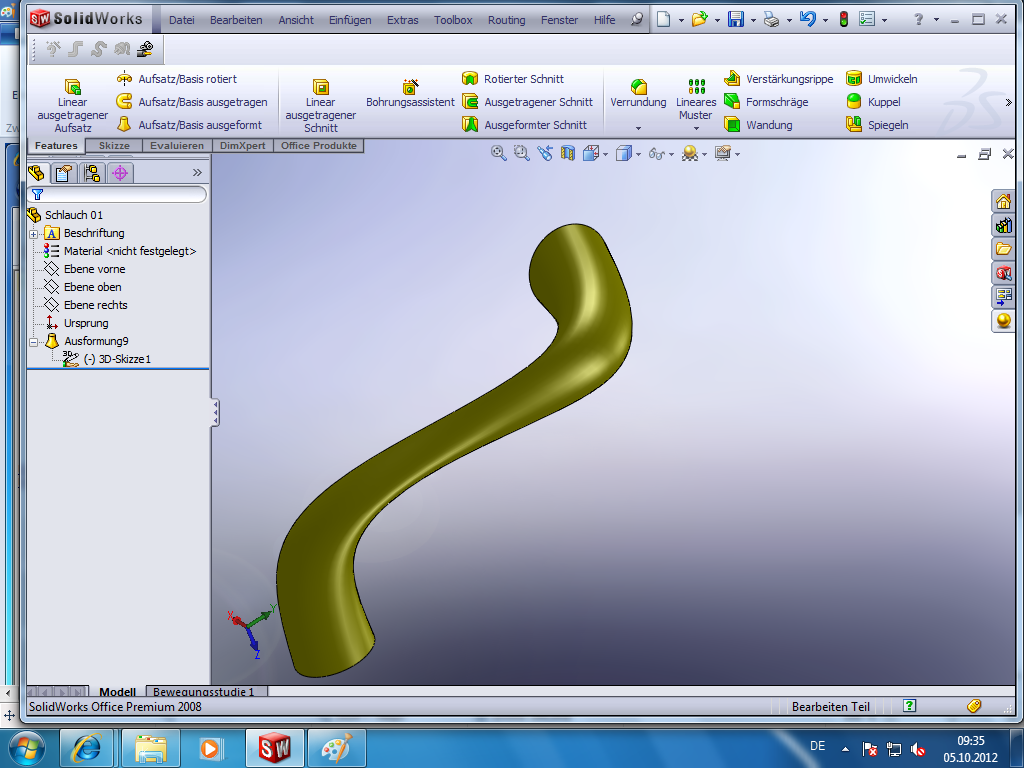

Guten Morgen zusammen, ... sowas in der Art?!
Das einzige Problem, was ich gelegendlich habe ist die Tatsache, dass der Spline-Radius zu klein ist, so dass sich das "Rohr" selber schneiden wuerde - was SW ablehnt  Gruss Olli ------------------
... kommt kein Schiff! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585
Registriert: 20.09.2010 Dell Precision M4700
Intel Core (TM) i7-3540M CPU 3.00 GHz / 3.00 GHz
8GB RAM
64 Bit
Intel HD Grafics 4000
NVIDA Quadro K2000M
|
erstellt am: 05. Okt. 2012 09:34 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas
|
Mechaniklas
Mitglied
Konstrukteur
Beiträge: 233
Registriert: 31.10.2010 Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2011
Creo Elements/Direct Modeling
|
erstellt am: 05. Okt. 2012 09:42 <-- editieren / zitieren --> Unities abgeben:
|
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 05. Okt. 2012 09:46 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas
Zitat:
Original erstellt von Mechaniklas:
Nächster Versuch......

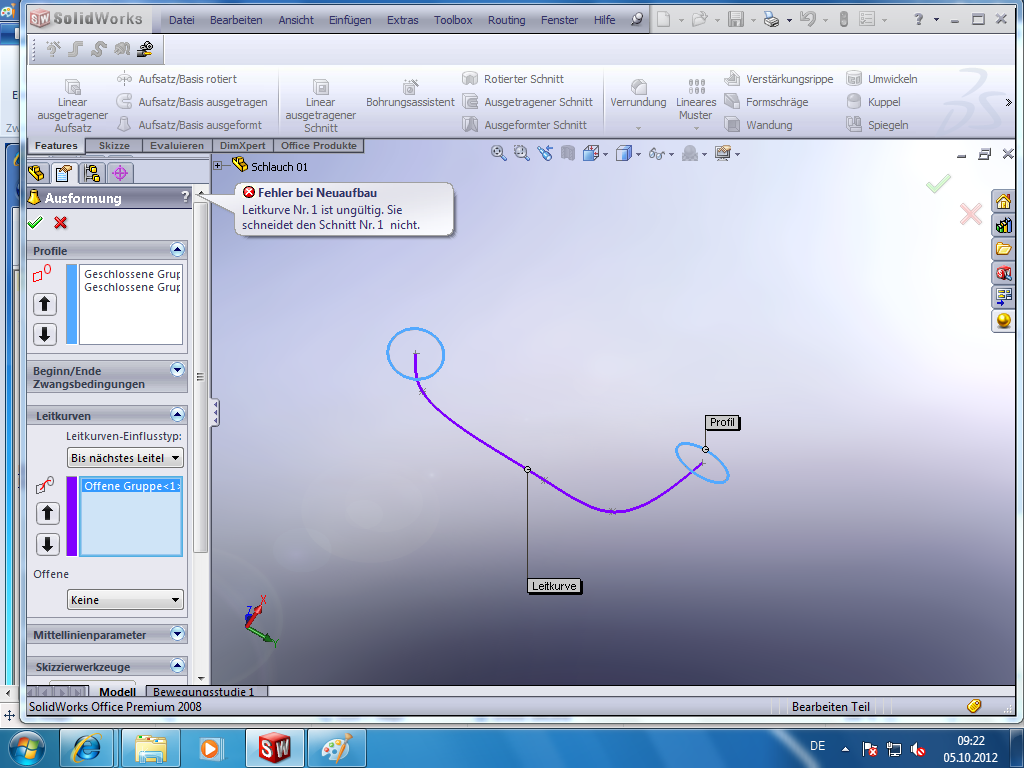

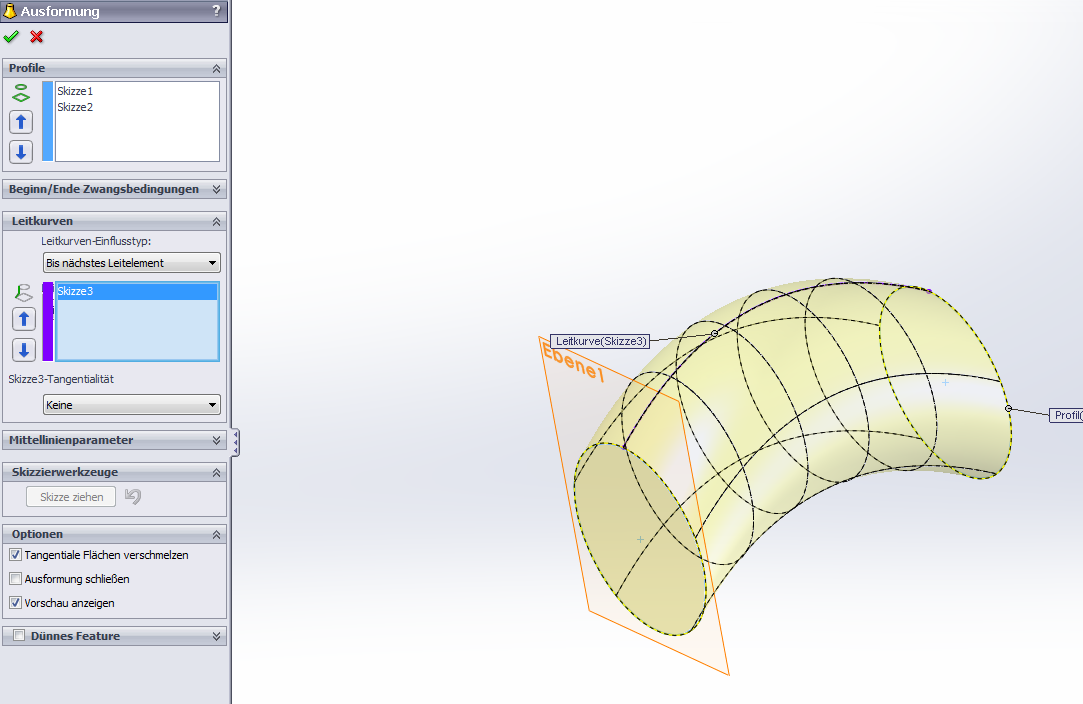

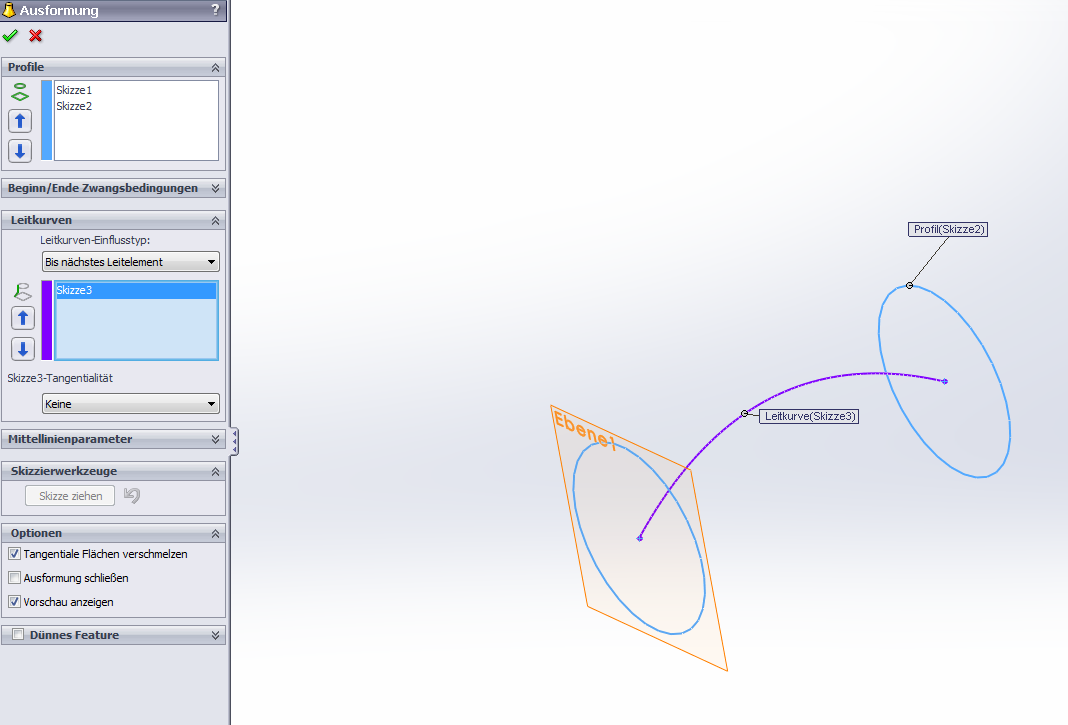

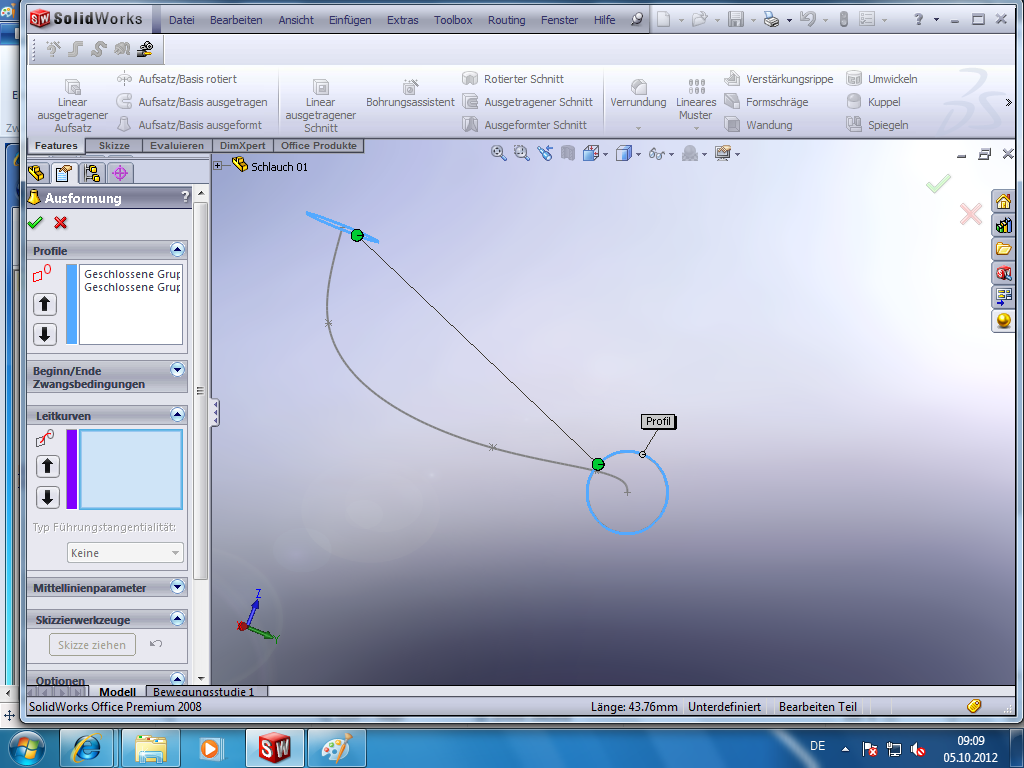

Nimm mal Austragung und keine Ausformung! BTW: bei einer Ausformung musst die Leitkurve an der Skizze "angesteckt" sein.
(Skizzenbeziehung zwischen Linie und einem Endbunkt der Leitkurve) ------------------
CSWST/CSWI/CSWP/ 3DVia
DPS-Software GmbH When was the last time you did something for the first time?
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechaniklas
Mitglied
Konstrukteur
Beiträge: 233
Registriert: 31.10.2010 Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2011
Creo Elements/Direct Modeling
|
erstellt am: 05. Okt. 2012 09:50 <-- editieren / zitieren --> Unities abgeben:
|
Fabian-CP99
Mitglied
Ingenieur im Fahrzeugbau
Beiträge: 21
Registriert: 21.09.2012 Intel Xeon(R) CPU E5-2620 v3 @ 2.40 GHz
50GB RAM
NVIDEA Quadro M4000
WIN 7 X64
SWX 2015 SP 5.0
SpacePilot Pro
|
erstellt am: 05. Okt. 2012 10:15 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas
|
Mechaniklas
Mitglied
Konstrukteur
Beiträge: 233
Registriert: 31.10.2010 Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2011
Creo Elements/Direct Modeling
|
erstellt am: 05. Okt. 2012 11:15 <-- editieren / zitieren --> Unities abgeben:
|
ente
Mitglied
Werkzeugmachermeister, Verfahrenstechniker
Beiträge: 55
Registriert: 11.11.2001
|
erstellt am: 05. Okt. 2012 11:21 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas
Hallo, ist schon so O.K..

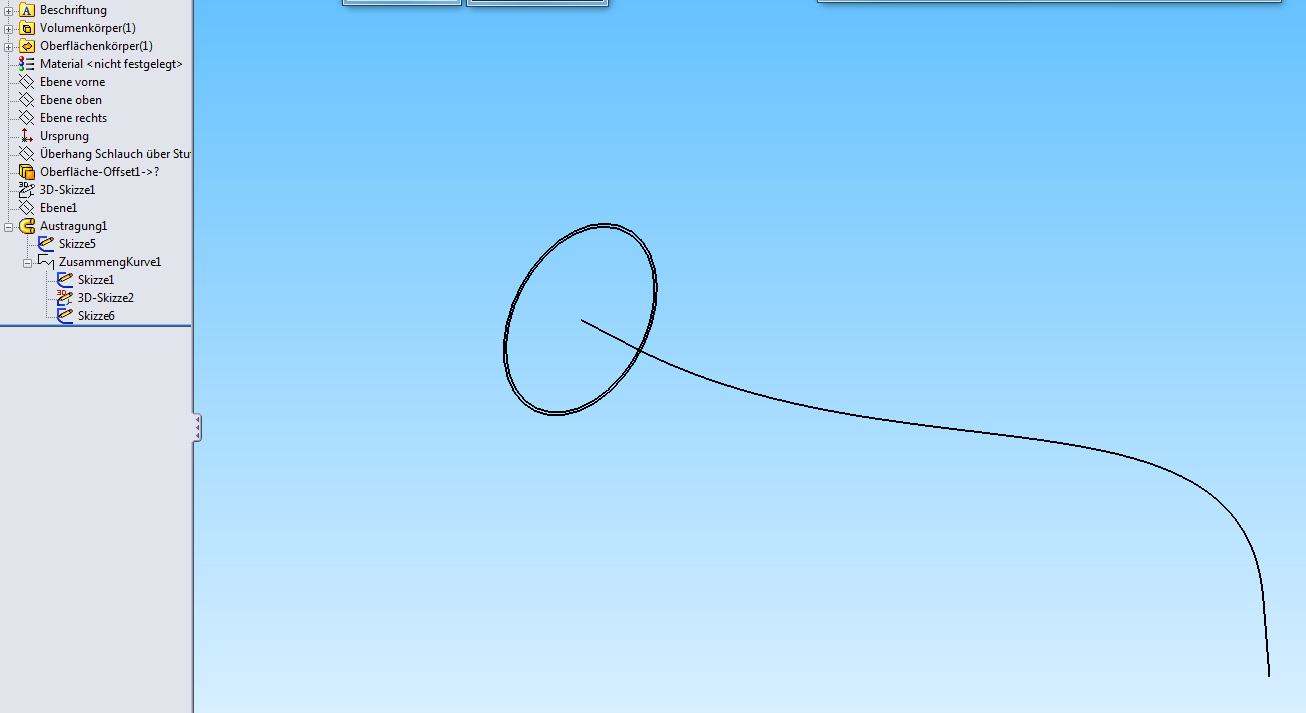

Fabian-CP99 hat eine Skizze mit dem Kreis gemacht und eine Bahnskizze(Zusammengesetzte Kurve).
Die "vielen Kreise" sind virtuelle Kreise die die Funktion selber als Vorschau anzeigt. Grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fabian-CP99
Mitglied
Ingenieur im Fahrzeugbau
Beiträge: 21
Registriert: 21.09.2012 Intel Xeon(R) CPU E5-2620 v3 @ 2.40 GHz
50GB RAM
NVIDEA Quadro M4000
WIN 7 X64
SWX 2015 SP 5.0
SpacePilot Pro
|
erstellt am: 05. Okt. 2012 11:22 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas
Die gelben? Das ist die nur die Vorschau! Ich habe nur einen Doppelkreis (Schlauchquerschnitt) gezeichnet. (Skizze 5) ------------------
Bis später,
Fabian [Diese Nachricht wurde von Fabian-CP99 am 05. Okt. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechaniklas
Mitglied
Konstrukteur
Beiträge: 233
Registriert: 31.10.2010 Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2011
Creo Elements/Direct Modeling
|
erstellt am: 05. Okt. 2012 11:46 <-- editieren / zitieren --> Unities abgeben:
|
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 05. Okt. 2012 12:35 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas
Zitat:
Original erstellt von Fabian-CP99:
Die gelben? Das ist die nur die Vorschau!
Ich habe nur einen Doppelkreis (Schlauchquerschnitt) gezeichnet. (Skizze 5)
Da reicht auch eine Kreisskizze und der Haken bei "dünnem Feature". ------------------
CSWST/CSWI/CSWP/ 3DVia
DPS-Software GmbH When was the last time you did something for the first time?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fabian-CP99
Mitglied
Ingenieur im Fahrzeugbau
Beiträge: 21
Registriert: 21.09.2012 Intel Xeon(R) CPU E5-2620 v3 @ 2.40 GHz
50GB RAM
NVIDEA Quadro M4000
WIN 7 X64
SWX 2015 SP 5.0
SpacePilot Pro
|
erstellt am: 05. Okt. 2012 12:48 <-- editieren / zitieren --> Unities abgeben: Nur für Mechaniklas
Das stimmt Olaf. Ich lege aber immer alle Parameter in eine Skizze und nicht in ein Feature und Skizze.
Also Außendurchmesser und Wandstärke. Wegen der Übersichtlichkeit und der schnellen Modifizierung. Ich habe halt ein anderes Konzept (Steuerskizzen und Masterskizzen).
------------------
Bis später,
Fabian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Foren auf CAD.de (alle Foren)
|
