Thema: Referenzebene ändern (4429 mal gelesen)
|
bnavigator
Mitglied
   Beiträge: 33
Registriert: 16.01.2012 SW2011 SP1
Win7 64bit
AMD X4 3.2GHz
ATI HD 4250
|
erstellt am: 02. Okt. 2012 14:24  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe hier verschiedene Beiträge zu Ebenen gelesen, aber keiner bringt mich so richtig weiter. Ich habe ein Objekt ersellt und möchte das Teil auf einer anderen Ebene ausrichten für einen 3D-Drucker, bei dem ist unten immer die Front Ebene. Wenn ich jetzt anfange die Ebene zu ändern, macht es Programm, aber nur für die ausgewählte Skizze mit Feature, der Rest folgt dem nicht. Kann ich irgendwie die Beziehungen so ändern, dass das ganze Objekt der Änderung folgt? Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2776
Registriert: 18.07.2012 -Solid Works 2019 SP5
-Pro Engineer WF 3
|
erstellt am: 02. Okt. 2012 14:40 <-- editieren / zitieren --> Unities abgeben: Nur für bnavigator
Hallo, versuch es doch mal mit dem Feature "Körper verschieben/kopieren" das Teil passend auszurichten, siehe Video. (.txt weglöschen) [EDIT]Du kannst den Körper natürlich auch einfach nur drehen ohne Bedingungen zu verwenden  Gruß
Bernd ------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht --- Staatlich anerkannte Deutschniete  [Diese Nachricht wurde von bk.sc am 02. Okt. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ente
Mitglied
Werkzeugmachermeister, Verfahrenstechniker
Beiträge: 55
Registriert: 11.11.2001
|
erstellt am: 02. Okt. 2012 14:44 <-- editieren / zitieren --> Unities abgeben: Nur für bnavigator
Hallo bnavigator, am einfachsten wird es sein wenn du ein neues Koordinatenssytem erstellst das dementsprechend so ausgerichtet ist. Ich vermute du brauchst dies ja nur für den 3D Drucker.
Im zweiten Step dann die Daten als Parasolid auslesen und unter den Optionen das von dir neu erstellte Koordinatensystem auswählen.
Als letztes die Daten neu einlesen und das Teil unter neuen Namen speichern. Grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bnavigator
Mitglied
Beiträge: 33
Registriert: 16.01.2012 SW2011 SP1
Win7 64bit
AMD X4 3.2GHz
ATI HD 4250
|
erstellt am: 02. Okt. 2012 15:05 <-- editieren / zitieren --> Unities abgeben:
|
bnavigator
Mitglied
Beiträge: 33
Registriert: 16.01.2012 SW2011 SP1
Win7 64bit
AMD X4 3.2GHz
ATI HD 4250
|
erstellt am: 02. Okt. 2012 15:08 <-- editieren / zitieren --> Unities abgeben:
|
bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2776
Registriert: 18.07.2012 -Solid Works 2019 SP5
-Pro Engineer WF 3
|
erstellt am: 02. Okt. 2012 15:46 <-- editieren / zitieren --> Unities abgeben: Nur für bnavigator

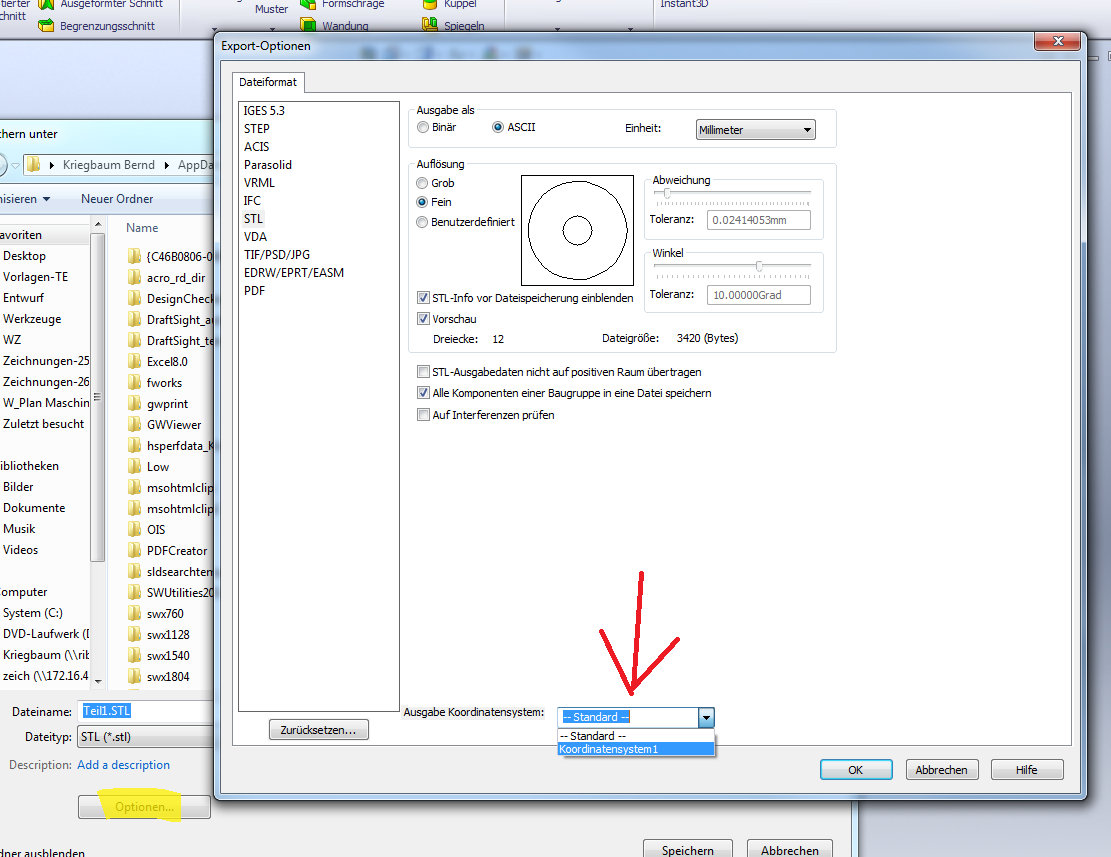

Das Koorodinatensystem findes du unter Referenzgeometrie Koordinatensystem. Diese kannst du dann auch siehe Bild in den Exportoptionen auswählen. Gruß
Bernd ------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht --- Staatlich anerkannte Deutschniete Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clownfisch
Mitglied
industrial designer
Beiträge: 752
Registriert: 18.01.2006 SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof
|
erstellt am: 02. Okt. 2012 15:48 <-- editieren / zitieren --> Unities abgeben: Nur für bnavigator
Hallo bnavigator, dafür wäre es wohl am einfachsten, Dein Teil in ein neues Teil einzufügen, und dabei die erforderliche Drehung / Verschiebung vorzunehmen.
Also:
Teil neu > Teil einfügen (ausrichten über drehen / verschieben) > als STL speichern. Gruß
Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2776
Registriert: 18.07.2012 -Solid Works 2019 SP5
-Pro Engineer WF 3
|
erstellt am: 02. Okt. 2012 15:53 <-- editieren / zitieren --> Unities abgeben: Nur für bnavigator
Eine weitere einfache Lösung wäre, Teil in Baugruppe einfügen und die gewünschte Fläche mit der Ebene Front verknüpfen und dann als STL speichern. Gruß
Bernd ------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht --- Staatlich anerkannte Deutschniete Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 02. Okt. 2012 15:55 <-- editieren / zitieren --> Unities abgeben: Nur für bnavigator
Andere doch deine Standardansichten! Klick die Fläche an, die z.B. vorne sein soll. Dann wähle den Befehl "Normal auf" (Strg+8) Dann drücke die Space-Taste Wähle Vorderansicht und klicke auf aktualisieren der Standardansichten(Fernrohr mit rot.Pfeil im Uhrzeigersinn) Meldung mit ok. bestätigen In den Grafikbereich klicken zum checken einmal Strg+7 klicken
That's it  ------------------
CSWST/CSWI/CSWP/ 3DVia
DPS-Software GmbH When was the last time you did something for the first time?
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ente
Mitglied
Werkzeugmachermeister, Verfahrenstechniker
Beiträge: 55
Registriert: 11.11.2001
|
erstellt am: 02. Okt. 2012 15:57 <-- editieren / zitieren --> Unities abgeben: Nur für bnavigator
Hallo bnavigator, @neues Koordintaensystem:

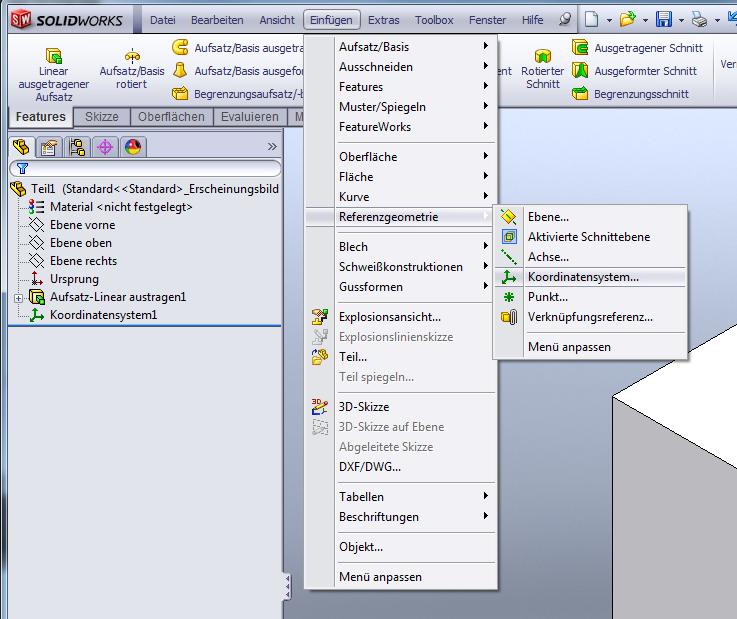

Zu finden unter Referenzgeometrie/Koordintaensystem
dort gibts du dann für die XYZ-Achsen jeweils die dementsprechende Kante an.
Vorteil ist das dann das Koordinatensystem auch wirklich gedreht ist. Eine andere Möglichkeit gibt es auch noch:
Die Neuausrichtung der Standardebenen:
1. Ausrichtugnsfenster öffnen(mit Leertaste)
2. Ausrichtungsfenster mit der Nadel festpinnen
3. Neue Vorderansicht deines Modells auswählen + mit STRG Taste die Oberseite bestimmen(Jetzt sollten zwei Flächen ausgewählt sein)
4. Auf Eintrag "Normal auf" doppelklicken
5. Eintrag "Vorderseite" einmal anklicken
6. Nun auf das zweite Symbol(= Fernrohr) von links klicken
7. Bestätigen INFO:
Allerdings kann dies durch Drücken der dritten Taste von links wieder rückgängig gemacht werden. Und das Koordinatensystem ist nicht neu ausgerichtet!
Also Vorsichtig damit umgehen. Weiss aber nicht ob dir das beim 3D-Drucker weiterhilft....
Falls der 3D-Drucker das Koordinatensystem verarbeitet wird vermutlich das Teil wieder anders daliegen.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
