Thema: Winkel-Fitting (2911 mal gelesen)
|
Jutta_G
Mitglied
Dipl.-Ing.
   Beiträge: 52
Registriert: 24.01.2006
|
erstellt am: 20. Sep. 2012 12:09  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich möchte einen Winkel-Fitting erstellen - siehe Datei.
Wie kriege ich den genau mit R6 abgerundet ?
Bestimmt hat da jemand eine Idee. Viele Dank schon mal im Voraus! Grüsse Jutta [Diese Nachricht wurde von Jutta_G am 20. Sep. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ruppich-guldser
Mitglied
Feinwerktechniker + Masch.baumeister = Konstrukteur ( Pixelschubser )
Beiträge: 240
Registriert: 23.09.2008 24GB RAM
AMD FirePro W5100 FireGL V
Win 10
SWX 2021 SP4.1 X64
SOLIDWORKS PDM
|
erstellt am: 20. Sep. 2012 12:41 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
Hallo Jutta, ich würde folgendermaßen vorgehen:
1. stehender Zylinder z.B. linear austragen.
2. waagerechter Zylinder als Rotation austragen, wo der Radius schon dran ist.
3. fertig Kann leider kein Part machen, da ich SWX 20115.0 im Einsatz habe, deswegen nur ein Bild . EDIT on
Sorry hab gerade gesehen, das der R6 nicht ganz an den Radius geht.
EDIT off ------------------
Grüße aus Bad Camberg Karsten Wer Rechtschreibfehler findet darf sie behalten. [Diese Nachricht wurde von ruppich-guldser am 20. Sep. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1270
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 20. Sep. 2012 12:42 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
|
Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585
Registriert: 20.09.2010
|
erstellt am: 20. Sep. 2012 12:59 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
|
Hellmi
Mitglied
Student
Beiträge: 3
Registriert: 18.09.2012 Solid Works 2008
Inventor 2010
Ansys 13.0 Education
Visual Basic Express 2010
|
erstellt am: 20. Sep. 2012 13:12 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
Hallo Jutta, du machst ja lustige Sachen!
Ich bin mir noch nicht ganz im klaren ob das anders geht als im Anhang gezeigt. Ich hab das mit Flächen zusammengebastelt.
Das Ergebnis kann man aber auch bekommen wenn man den R 6 einfach Ausgetragen wegschneidet, vorher müssen die beiden Zylinder natürlich komplett verbunden sein. Meine Flächenbastelei sieht jedenfalls so aus, ich bin zum Schluss gekommen, das das gar nicht anders geometrisch geht. Kann mich aber auch täuschen hab schon einen Knoten im Hirn
LG Hellmi
------------------
Intel(R) Core(TM) Duo CPU
E8600 @ 3.33GHz
RAM: 8.00GB
NVidia Quadro FX 1700
Windows Vista Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585
Registriert: 20.09.2010
|
erstellt am: 20. Sep. 2012 13:24 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
... also das geht schon recht einfach (den RohrØ hab ich mal mit 20mm angenommen), aber wie willst du das Ding denn im Realen herstellen? Fittings werden doch im Allgemeinen gebogen. Gruss Olli ------------------
... kommt kein Schiff! [Diese Nachricht wurde von Duckbone am 20. Sep. 2012 editiert.] [Diese Nachricht wurde von Duckbone am 20. Sep. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 290
Registriert: 30.10.2009 SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit
|
erstellt am: 20. Sep. 2012 13:41 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
Grüße! Ich würde einfach mal Aufsatz/Basis ausgetragen empfehlen... Damit sparst Du Dir auf jeden Fall den riesigen Aufwand von Hellmi für ein einfaches Fitting. Und der Einwand von Duckbone, wie Du das Ganze herstellen willst, ist dann auch hinfällig. Mfg, Sebastian ------------------
Einem Eisberg, der nur die Spitze zeigt, fehlt Selbstvertrauen... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585
Registriert: 20.09.2010
|
erstellt am: 20. Sep. 2012 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
|
Jutta_G
Mitglied
Dipl.-Ing.
Beiträge: 52
Registriert: 24.01.2006 HP Zbook 17 Mobile Workstation, Intel Core i7-4900MQ 4C (2.80GHz, 32GB RAM, NVIDIA Quadro K4100M mit 4GB.
WIN 7 Prof.- 64 bit, SW 2014 + 2015
|
erstellt am: 20. Sep. 2012 14:29 <-- editieren / zitieren --> Unities abgeben:
Hallo und danke für eure Antworten. Das ist also ein Fitting aus dem Sanitärbereich - Gesenkschmiedeteil.
Die Daten sollen von 2D in 3D übernommen werden. Die Durchmesser sind beide 14 und der kleine R6 ist eben das Problem.
Austragen geht nicht, wird der Radius zu groß - oder Fehlermeldung.
Rotieren funktioniert auch nicht - Überstand am 2. Abgang Die Variante von Olli denke ich, paßt ganz gut - aber: wie geht das ? Viele Grüsse
Jutta
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ruppich-guldser
Mitglied
Feinwerktechniker + Masch.baumeister = Konstrukteur ( Pixelschubser )
Beiträge: 240
Registriert: 23.09.2008 24GB RAM
AMD FirePro W5100 FireGL V
Win 10
SWX 2021 SP4.1 X64
SOLIDWORKS PDM
|
erstellt am: 20. Sep. 2012 14:36 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
|
AndreasBo
Mitglied
TZ & Konstruktion
Beiträge: 861
Registriert: 16.11.2006 ********
Wenn am Anfang alles schief geht,
nenne es Version 1.0!
|
erstellt am: 20. Sep. 2012 14:49 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
|
Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585
Registriert: 20.09.2010
|
erstellt am: 20. Sep. 2012 14:50 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
Hallo Jutta, ich dachte der "Beschreibungs PDF" ist mir gut gelungen - schade.
Du kannst mir auch den 2D file als PN schicken, baue es dir eben auf und schicke dir dann einen STEP-File.
Da ich 2012 habe wird es sonst mit dem Oeffnen auf deiner seite nicht klappen . Gruss Olli ------------------
... kommt kein Schiff! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 20. Sep. 2012 14:51 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G
|
Jutta_G
Mitglied
Dipl.-Ing.
Beiträge: 52
Registriert: 24.01.2006
|
erstellt am: 20. Sep. 2012 15:07 <-- editieren / zitieren --> Unities abgeben:
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5463
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP0.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 20. Sep. 2012 16:19 <-- editieren / zitieren --> Unities abgeben: Nur für Jutta_G

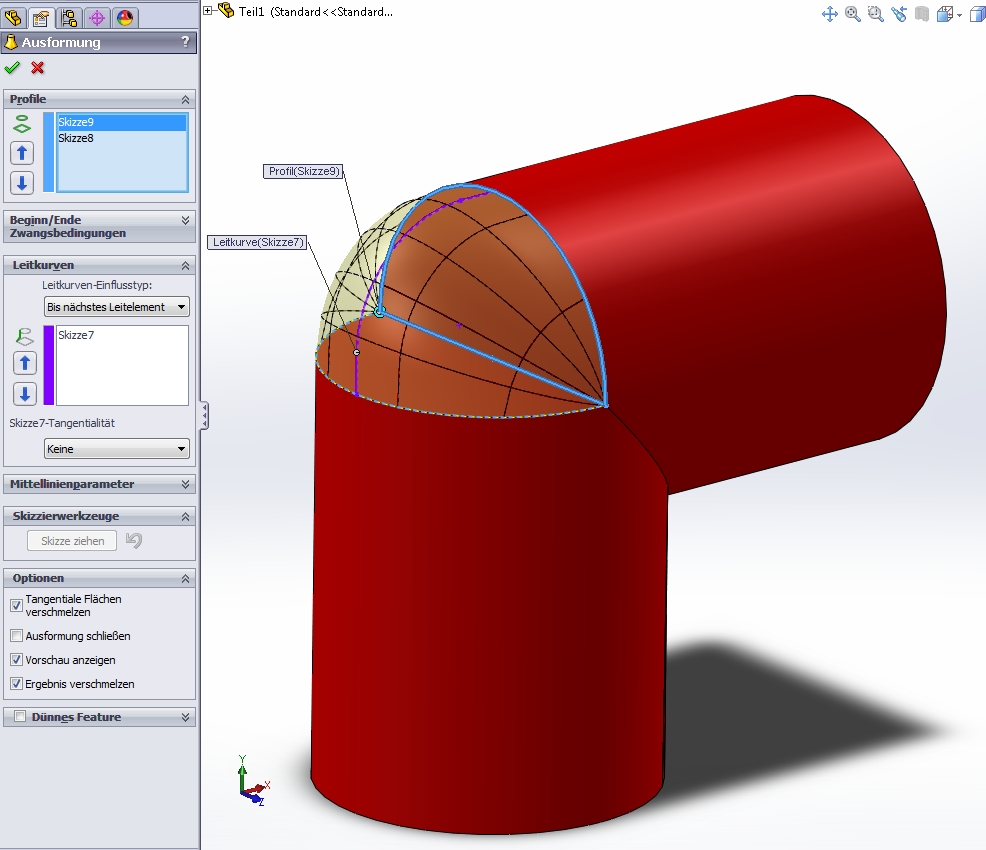

Hallo, ändere die Startbedingungen in der Ausformung (in dem Teil von Thomas aka myca) noch auf "Normal auf Profil", weil da sonst hässliche Kanten an dem nicht-tangentialen Übergang bleiben.
------------------
Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
