Autor Thema:  Spline Mindestradius (für Heatpipe) (3172 mal gelesen)
exchange
Mitglied
Hochfrequenztechnik

Sehen Sie sich das Profil von exchange an!   Senden Sie eine Private Message an exchange  Schreiben Sie einen Gästebucheintrag für exchange

Beiträge: 1
Registriert: 05.09.2012

Win 7
Solid works 2011

erstellt am: 05. Sep. 2012 11:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Liebe Community, ich suche schon seit längerem nach einer Lösung hier im Forum bzw. im Internet, bin aber leider noch zu keinem Ergebnis gekommen:

Für die Kühlung einer LED verwende ich einen Kupferblock mit senkrechten Bohrungen für Heatpipes. 25mm davon entfernt ist (dahinter) der Kühlkörper.

Jetzt gilt es, die Heatpipes so zu führen, dass der min, Biegeradius von 12mm nicht unterschritten wird. Manuell das hinzubekommen ist eine schier unlösbare Aufgabe.

Kann der Spline etwas eingegrenzt werden (z.B. dass keine Radien kleiner wie 12mm zugelassen werden), oder gibt es gar elegantere Möglichkeiten?

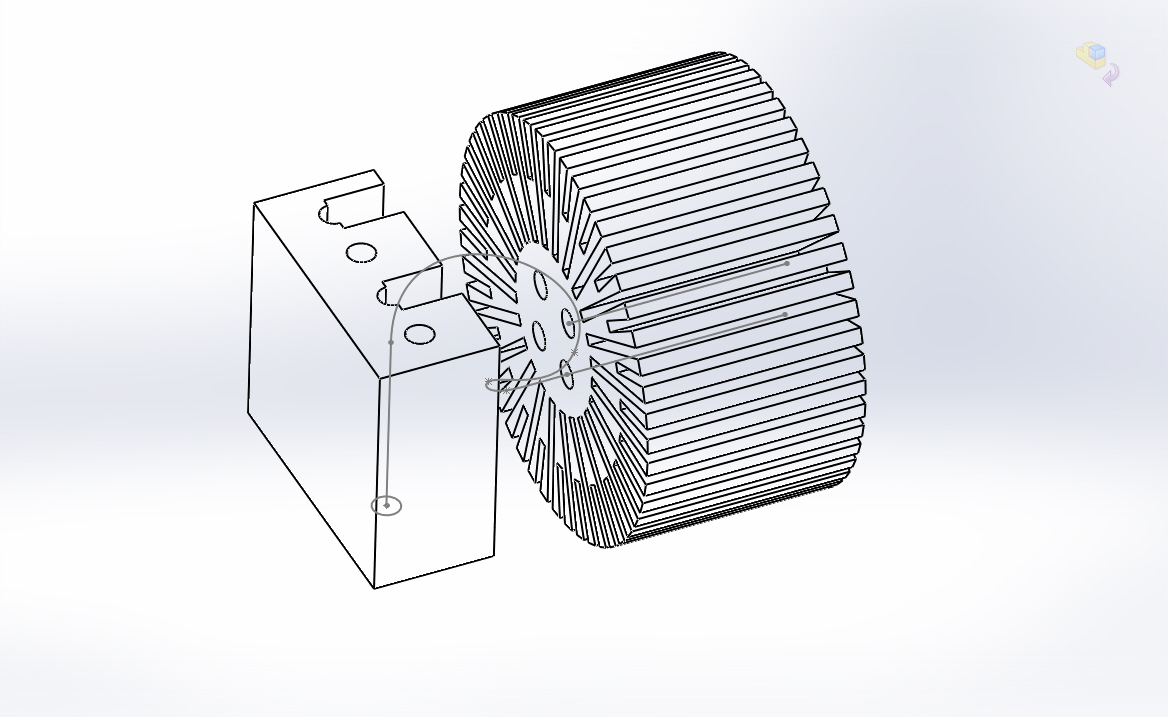

Im Anhang findet sich eine Skizze mit den Bauteilen. Links vorne der Kupferblock, dahinter der Kühlkörper.


Ich bedanke mich schon jetzt herzlich für eure Hilfe,
lG

Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 5499
Registriert: 03.07.2002

SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8

erstellt am: 05. Sep. 2012 11:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für exchange 10 Unities + Antwort hilfreich

Hallo,

im elektrischen Routing (SolidWorks Premium) gibt es bei den Leitungen eine Option - sofern der Krümmungsradius unterschritten wurde - die Leitung umgestalten zu lassen. Da kommen dann oft wenig praktikable Lösungen bei heraus. Das dürfte dann hier ähnlich sein.

In SolidWorks kann man sich lediglich den kleinsten Radius eines Splines anzeigen lassen - hilft ein wenig beim "Zupfen".

Wenn man eine Idee für die Leitung hat, könnte man sie ja durch Bögen mit entsprechendem Radius vereinfacht erstellen. Das liesse sich am besten am "lebenden Modell" mal ausprobieren.

Und daraus resultiert nun wieder die oft geäusserte Aufforderung: lad' doch mal das Modell hoch, danke.


------------------
Einen schönen Gruß von Heiko

[Diese Nachricht wurde von Heiko Soehnholz am 05. Sep. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 05. Sep. 2012 12:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für exchange 10 Unities + Antwort hilfreich

Hallo,

würde mal versuchen in einer 3D Skizze den Verlauf mit Geraden zu erstellen

und hinterher die Ecken mit R12 zu verrunden (Skizzenverrundung)

Grüße Andreas

------------------
Stillstand ist Rückschritt
