Hallo liebes Forum,

ich habe mich beim Entwurf verschiedener Teile an die Norm BS-EN 61754-7 gehalten.
Hierin werden die Maße auf ein Koordinatensystem mit Ursprung in der Bauteilmitte bezogen.
Selbiges würde ich auch gerne in meinen Bauteilzeichnungen machen.

Das heißt ich hätte gerne in den entsprechenden Ansichten ein Koordinatenkreuz von dem aus ich
die Maße ansetzen kann.

Meine bisherige Methode, Mittellinien einzuziehen führt in der Bemaßung zu fehlern.
Da werden aus 2,3mm auf einmal 2,2879mm

Ich hoffe jemand kann mir helfen.

Gruß, piupiu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

Zitat:

---

Meine bisherige Methode, Mittellinien einzuziehen führt in der Bemaßung zu fehlern.
Da werden aus 2,3mm auf einmal 2,2879mm

---

und die Linie ist bestimmt blau....

Man muß "In der Ansicht" zeichnen - sonst kann man keine Beziehung setzen. Und DIE ist wichtig (wegen 2.287333).

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hast du mal versucht, dir im Modell eine Skizze zu erstellen, und diesen Mittelpunkt manuell zu reinzufummeln.
Diesen Punkt würde ich mir auf der Zeichnung einblenden und dann als Ordinatenursprung definieren.

Noch einfacher geht es, wenn du bei symmetrischen Teilen so konstruierst, dass dein Ursprung in der Mitte ist.

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SKIZZIEREN.zip

Hi,

ein Paar Bilder dazu.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Olaf,

Zitat:

---

Hast du mal versucht, dir im Modell eine Skizze zu erstellen, und diesen Mittelpunkt manuell zu reinzufummeln.
Diesen Punkt würde ich mir auf der Zeichnung einblenden und dann als Ordinatenursprung definieren.

---

Wäre einen Versuch wert, wie bekomme ich dann die Koordinatenachsen rein?

Gruß, piupiu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo myca,

Zitat:

---

Original erstellt von myca:
  Hi,

ein Paar Bilder dazu.

G.   thomas

---

danke für die Mühe, aber ich bin zu blöd um zu erkenne was du dort tust.
Erstellst du einen Mittelpunkt mit Koordinatenlienen?
Und warum heißt dein Fenster SWX Office? Wenn ich ne Zeichnung erstelle sieht das Fenster
aus wie beim Konstruieren im 3d Modus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Automatischbemassen.JPG fertig.JPG UrsprunginMitte.JPG

Das "Koordinatenkreuz" erzeugt SWX bei dieser Art zu bemaßen fast selber!
Anbei ein paar Bilder. wie es mit automatisch bemassen aussieht.
Wenn du auf dein Koordinatenkreuz bestehst, dann eben einblenden.
Das Einblenden geht über das Brillensymbol in der Voransichtsleiste.
...Du musst natürlich vorher im Part über
-->Einfügen-->Referenzgeometrie-->Koordinatensystem erstmal ein Koordinatensystem erstellen.
Als Refernzpunkt kannst du dann, bei gescheiter Modellierung , deinen Ursprung vom Part nehmen.

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

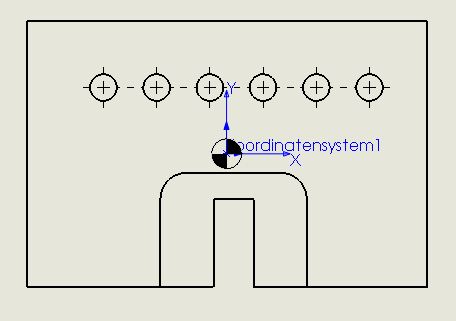

ein Bild noch

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Beschriftung - Einfügen - Mittelkreuz und dann bemaßen reicht nicht aus ? Oder einen Hilfpunkt setzen ?

[Diese Nachricht wurde von kmw am 30. Aug. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Wenn ich sein Problem richtig verstanden habe, dann will er die Pfeile vom K-System in der Zeichnung sehen.

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

[Diese Nachricht wurde von Olaf Wolfram am 30. Aug. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Olaf,

Zitat:

---

Original erstellt von Olaf Wolfram:
Wenn ich sein Problem richtig verstanden habe, dann will er die Pfeile vom K-System in der Zeichnung sehen.

---

die blauen Pfeile des KS müssen nicht unbedingt zu sehen sein.
Aber deine vorherige Antwort ist sehr hilfreich!
Zu verlangen das an den Achsen dann nicht das Maß null steht sondern x/y bzw. z ist dann eher jammern auf
hohem Niveau.
Ich probiere gleich mal das Einfügen eines KS als Referenzgeometrie.

Vielen Danke für die Hilfe.

P.S. So intuitiv ich SWX beim Konstruieren find, so sehr empfinde ich das gegenteil beim Ersellen einer Zeichnung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Olaf,

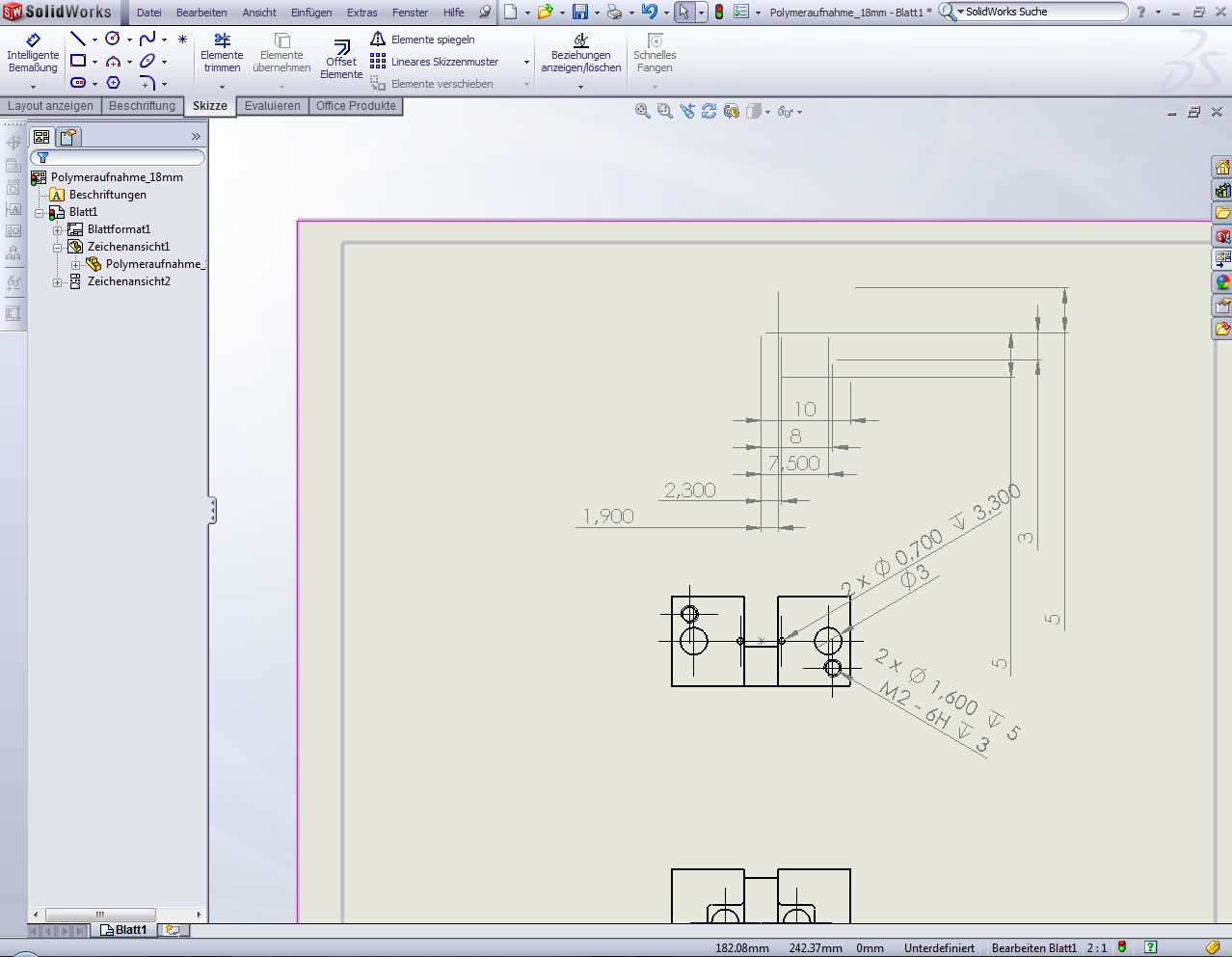

wie man im angehängten Bild hoffentlich erkennen kann (in der Vorschau fehlt das Bild),
schlägt die automatische Bemaßung fehl.
Die Maße landen irgendwo auf dem Dokument und beziehen sich nicht auf den Punkt den ich in einer 3D Skizze eingefügt habe.
An der Stelle des Punktes ist auch ein KS. Habe es nur nicht eingeblendet.

Eigentlich will ich doch nur vom Bauteilmittelpunkt aus bemaßen...
Ich bin für jede Hilfe dankbar.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Piupiu,

bei dir sieht es so aus, als hättest du Modellelemente importiert und nicht automatisch bemaßt.

1.Karteikartenreiter Beschriftung-->Intelligente Bemaßung-->automatische Bemaßung anwählen.
2.zu bemaßende Elemente --> Alle E... aktivieren
3.horizontale und vertikale Bemaßungen auf Ordinate stellen
4.ganz unten Ursprung im Grafikbereich anwählen.
5.Anwenden klicken

Lade dein Teil mal hoch!
edit hat Rechtschreibfehler gefunden

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

[Diese Nachricht wurde von Olaf Wolfram am 31. Aug. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Polymeraufnahme_18mm.SLDPRT

So, hier dann mal das Modell.

Mit der Bemaßung bin ich genau so vorgegangen, wie du es beschrieben hast.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich kann dir dir die Datei ncht wieder hochladen, ich habe im Moment nur 12 und 13 am Start.
Auf jeden Fall geht das auch bei deinem Teil mit dem von mir beschrieben Weg.

------------------
