Thema: Kantteil (5103 mal gelesen)
|
Daniel1992
Mitglied
Konstrukteur
   Beiträge: 16
Registriert: 29.02.2012
|
erstellt am: 28. Aug. 2012 09:56  <-- editieren / zitieren -->   Unities abgeben:

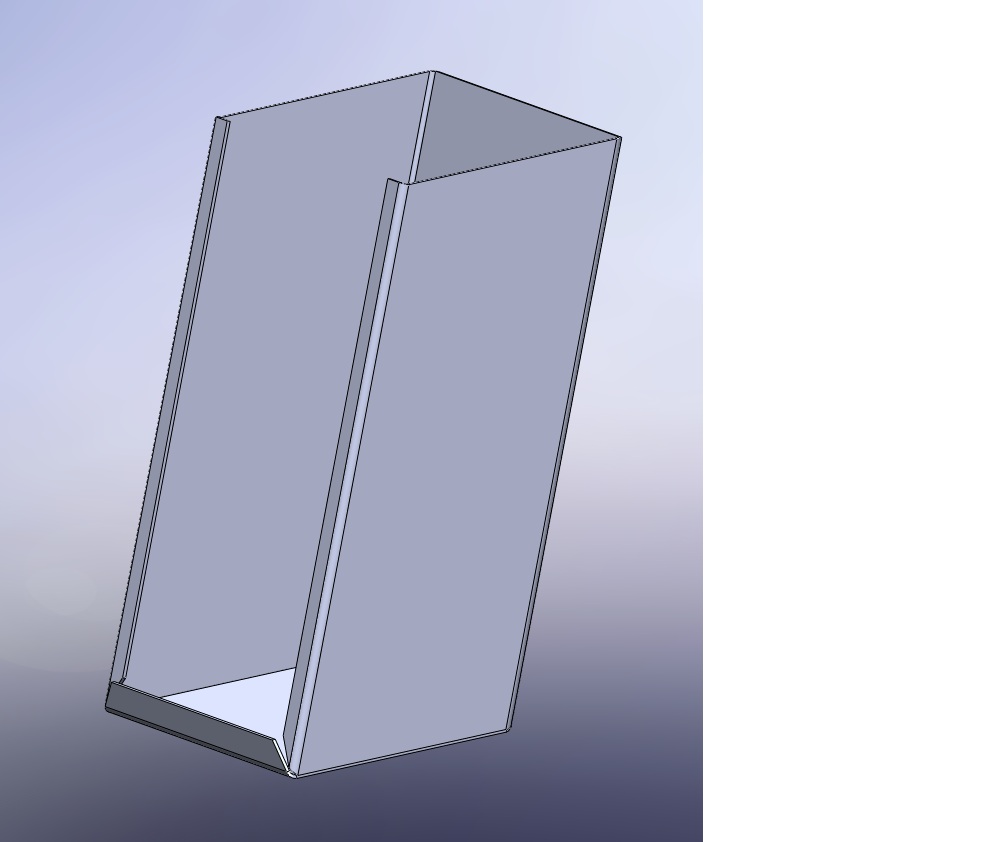

Hallo Leute. Im Anhang habe ich ein Bild von einem "Blechkasten". Ich wollte wissen wie ich die untere Lasche passend mit der Gehrung im selben Winkel zu den anderen beiden Laschen machen kann. Die beiden seitlichen Laschen haben 90° und die untere Lasche sollte 110° haben was aber bei dem Befehl Kante-Lasche nicht möglich ist, da man nur eine Gradangabe machen kann. Sicher, ich kann zuerst die beiden seitlichen mit Kante-Lasche machen und danach die untere, aber dann habe ich keine Gehrungen mehr. Ich hoffe mir kann kurz wer helfen..  Dankeschön. Mfg [Diese Nachricht wurde von Daniel1992 am 28. Aug. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Freelancer
Mitglied
Konstrukteur
Beiträge: 133
Registriert: 20.06.2007 CAD Dienstleister aus OWL;
Solidworks 2007 Standard
Solidworks 2009 Standard
Solidworks 2010 Standard
-----
2 x XEON Quadcore (8 x 3,0GHz)
Quadro FX 4600
16 GB RAM
146 GB SAS Seagate Cheetha Festplatte
(RAID Verbund)
-----
Internetseiten noch in der Barbeitung!
|
erstellt am: 28. Aug. 2012 10:58 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
Hi! Das lässt sich super mit dem Blechfeature "Gehrung-Lasche" machen. Einfach dein Grundblech nehmen und dann die Seiten mit "Gehrung-Lasche" erstellen. Schau dir die "Gehrung-Lasche" Funktion zur not nochmal in den Lehrunterlagen an. Kann leider keine Datei oder Fotos anhängen, weil ich z.Zt. extern
bin und von hier aus dem Netzwerk nix rausladen kann. Gruß,
CAD-Freelancer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Daniel1992
Mitglied
Konstrukteur
Beiträge: 16
Registriert: 29.02.2012
|
erstellt am: 28. Aug. 2012 11:13 <-- editieren / zitieren --> Unities abgeben:
|
Duckbone
Mitglied
Mechaniker und Fotograf u.a. fuer HI-living.de
Beiträge: 585
Registriert: 20.09.2010 Dell Precision M4700
Intel Core (TM) i7-3540M CPU 3.00 GHz / 3.00 GHz
8GB RAM
64 Bit
Intel HD Grafics 4000
NVIDA Quadro K2000M
|
erstellt am: 28. Aug. 2012 11:36 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
Hallo Daniel, stell mal bitte deine Systemgegebenheiten, sowie die SW Version ein, dass wuerd moeglicherweise auch zukuenfige Hilfe vereinfachen. Gruss Olli ------------------
... kommt kein Schiff! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Daniel1992
Mitglied
Konstrukteur
Beiträge: 16
Registriert: 29.02.2012
|
erstellt am: 28. Aug. 2012 11:52 <-- editieren / zitieren --> Unities abgeben:
Hallo Duckbone, was gehört deiner Meinung nach noch eingestellt.? Wir haben gestern die neue Version vom SW (2012) erhalten darum ist es jetzt noch nicht vollständig eingestellt. Ich probierte das jetzt mit Gehrung Lasche mal, aber es funktionierte nicht da ich ja 2 verschieden Winkeln hab und das erkennt er wahrscheinlich nicht. Mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sebastian Roth
Mitglied
Projektmanagment / Konstruktion
Beiträge: 142
Registriert: 23.08.2010 SWX Premium 2019 SP4
SWX Enterprise PDM 2019(Build 24.4)
Schnittstelle ERPWorks
Dell Precision T5810
Intel® Xeon® Quad Core E5620
WIN 10 - 64-bit
32 GB RAM
Nvidia Quadro M4000
|
erstellt am: 28. Aug. 2012 11:56 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
Hallo Daniel, Duckbone meinte du sollst in deinem CAD.de - Profil deine Systemeigenschaften hinterlegen - so wie das hier bei den meisten unter dem Namen steht... ------------------
Grüßle Sebastian Rechtschreibfehler dienen nur der Belustigung des Lesenden... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Freelancer
Mitglied
Konstrukteur
Beiträge: 133
Registriert: 20.06.2007 CAD Dienstleister aus OWL;
Solidworks 2007 Standard
Solidworks 2009 Standard
Solidworks 2010 Standard
-----
2 x XEON Quadcore (8 x 3,0GHz)
Quadro FX 4600
16 GB RAM
146 GB SAS Seagate Cheetha Festplatte
(RAID Verbund)
-----
Internetseiten noch in der Barbeitung!
|
erstellt am: 28. Aug. 2012 12:07 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
Zitat:
Original erstellt von Daniel1992:
Hallo Duckbone,was gehört deiner Meinung nach noch eingestellt.? Wir haben gestern die neue Version vom SW (2012) erhalten darum ist es jetzt noch nicht vollständig eingestellt. Ich probierte das jetzt mit Gehrung Lasche mal, aber es funktionierte nicht da ich ja 2 verschieden Winkeln hab und das erkennt er wahrscheinlich nicht. Mfg
Ach soooo! Habs überlesen mit den unterschiedlichen Winkeln. Neee dann geht es auch mir "Gehrung-Lasche" nicht. Aber mit den standart Blechfeaturen sollte es kein Problem sein, ist ein ziemlich einfaches Teil! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank Schuchort
Mitglied
NC-Programmierer,Konstrukteur
Beiträge: 118
Registriert: 08.09.2001 WIN10 64bit
SWX 2022 Office Prof. SP5
HP Workstation Z4 G4
XEON W2125
32GB RAM
NVIDIA Quadro P2000
Trumpf TruTops Classic + Boost
|
erstellt am: 28. Aug. 2012 12:42 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
Hallo, Kante-Lasche geht schon ,für die Gehrung muß du dann bloß die Skizze der Kante-Lasche bearbeiten.Allerdings wird es wenige Firmen geben die solch einen Kasten fertigen können,da die Seiten deutlich höher sind als die Grundfläche des Kastens.So etwas geht nur mit Sonderwerkzeugen die die wenigsten Firmen haben,ev. noch durch Schwenkbiegen. Gruß Frank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Daniel1992
Mitglied
Konstrukteur
Beiträge: 16
Registriert: 29.02.2012
|
erstellt am: 28. Aug. 2012 13:31 <-- editieren / zitieren --> Unities abgeben:
Danke für die vielen Antworten. @Frank Schuchort Was soll ich bei dir Skizze ändern? Wenn ich die Grade ändere, dann ändern sich alle 3 Laschen. Oder meinst du ich sollte die Gehrungen selbst zeichnen, weil wenn ich die untere Lasche extra mit Kante-Lasche mach dann macht er mir die Gehrungen nich mehr rein? Mfg [Diese Nachricht wurde von Daniel1992 am 28. Aug. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank Schuchort
Mitglied
NC-Programmierer,Konstrukteur
Beiträge: 118
Registriert: 08.09.2001 WIN10 64bit
SWX 2022 Office Prof. SP5
HP Workstation Z4 G4
XEON W2125
32GB RAM
NVIDIA Quadro P2000
Trumpf TruTops Classic + Boost
|
erstellt am: 28. Aug. 2012 14:05 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
Hallo, die kleinen kanten oben als jeweils einzelne Kante-Lasche erstellen, dazu wird die Kante angeklickt und im Dialog der Winkel und die Länge eingegeben.Die Lasche ist dann rechteckig.Jedes Kante Lasche Feature hat auch eine eigene Skizze,die man auch bearbeiten (verändern) kann.Bearbeitet man die Skizze und löscht die Beziehung "vertikal" der kurzen Linien,kann man die Linien mit einem Winkel bemaßen, und schwupp,hat man seine Gehrung.(Man könne natürlich auch die lange Lasche spiegeln) Alles klar ? Gruß Frank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Daniel1992
Mitglied
Konstrukteur
Beiträge: 16
Registriert: 29.02.2012
|
erstellt am: 28. Aug. 2012 14:29 <-- editieren / zitieren --> Unities abgeben:
|
reflow
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 443
Registriert: 27.10.2005 SWX 2015 Office SP 3.0 mit SolidWorks Flow Simulation, TopsWorks, SPI SheetmetalWorks,
W7 64 Bit
Intel i7, 64GB RAM
|
erstellt am: 29. Aug. 2012 22:31 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
Hi, Du hast zwei Möglichkeiten: 1.
Du kannst ganz klassisch einen Kasten mit drei geschlossenen 90°-Seiten mit Blechfeatures erzeugen. Die Seite, die 110° haben soll, wird dann weggeschnitten und wieder mit 2 x Kante-Lasche eingefügt. Ist nicht sonderllich elegant und auch mühselig, weil die Skizze der letzten Lasche zu editieren und händisch anzupassen ist. 2.
Du erzeugst einen Körper mit den Wunsch-Außenkonturen Deines Kastens. Dann Wandungs-Feature. Die Wanddicke sollte der Laschenbreite entsprechen. Nun die Laschenfläche mit dem Befehl "Trennlinie" in an den Laschenteilungen in drei Einzelflächen aufteilen und "in Blechkörper wandeln" - fertig. HTH
Ron
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5499
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 30. Aug. 2012 16:51 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
Hallo, mir fehlt hier in diesem Thread die wichtigste Funktion für diese Aufgabenstellung: "Zu Blech konvertieren". Es funktioniert ähnlich der Vorgehensweise, wie Ron sie beschrieben hat, nur direkte. Für solche Fälle hat SWX doch extra diese Funktion erfunden! Bitte unbedingt mal ansehen! Und etwas weniger elegant geht es auch mit "Geschlossene Ecke". Wurde - glaube ich - auch noch nicht genannt.
------------------
Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5499
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 30. Aug. 2012 16:56 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
|
Daniel1992
Mitglied
Konstrukteur
Beiträge: 16
Registriert: 29.02.2012
|
erstellt am: 30. Aug. 2012 18:45 <-- editieren / zitieren --> Unities abgeben:
|
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1271
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 30. Aug. 2012 22:13 <-- editieren / zitieren --> Unities abgeben: Nur für Daniel1992
|
