Thema: Winkelbemaßung (7119 mal gelesen)
|
Decoderm
Mitglied
   Beiträge: 115
Registriert: 03.11.2005 SolidWorks 2019 x64 SP3.0
SolidWorks PDM pro 2019
Windows 10 x64
NVIDIA Quadro M4000
Arbeitsspeicher: 32 GB
Workstation HP Z440
|
erstellt am: 21. Aug. 2012 15:20  <-- editieren / zitieren -->   Unities abgeben:

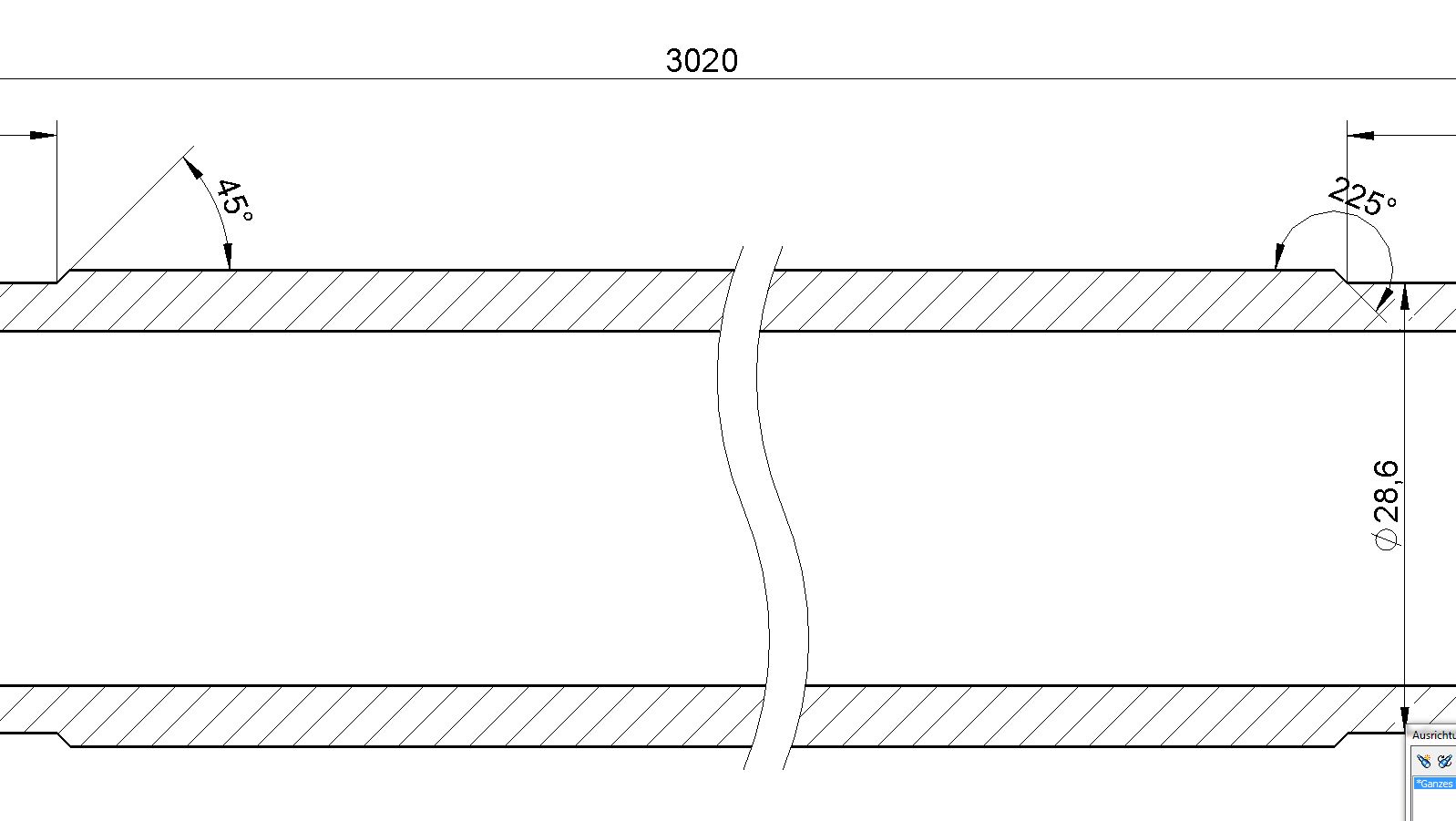

Hallo Leute! Ich verstehe die Winkelbemaßung irgendwie nicht ganz.
Den Winkel links konnte ich richtig bemaßen (45°). Will ich den Winkel rechts genauso bemaßen, funktioniert das nicht. Entweder muß ich da eine Skizierte Linie ziehen oder den Winkel unten bemaßen.
Gibts da irgeneinen Trick???  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 21. Aug. 2012 15:24 <-- editieren / zitieren --> Unities abgeben: Nur für Decoderm
|
Börga
Mitglied
Dipl.-Ing. Maschinenbau/Konstruktionstechnik
Beiträge: 629
Registriert: 09.07.2003 SolidWorks Professionell 2020 SP5.0
SolidWorks PDM
Intel® Xeon® E5-2637 v3
64 GB RAM
AMD FirePro W7100
Windows 10 Pro
|
erstellt am: 21. Aug. 2012 15:30 <-- editieren / zitieren --> Unities abgeben: Nur für Decoderm
Hallo, ich habe den Fall auch schon gehabt, dass bei Absetzen der Winkelbemaßung der Winkel umspringt. Dabei hilft dann vor dem Absetzen weit heraus zu zoomen und das Maß danach an die gewünschte Position zu schieben. ------------------
Gruß Christian
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Decoderm
Mitglied
Beiträge: 115
Registriert: 03.11.2005 SolidWorks 2019 x64 SP3.0
SolidWorks PDM pro 2019
Windows 10 x64
NVIDIA Quadro M4000
Arbeitsspeicher: 32 GB
Workstation HP Z440
|
erstellt am: 21. Aug. 2012 15:36 <-- editieren / zitieren --> Unities abgeben:
|
Decoderm
Mitglied
Beiträge: 115
Registriert: 03.11.2005 SolidWorks 2019 x64 SP3.0
SolidWorks PDM pro 2019
Windows 10 x64
NVIDIA Quadro M4000
Arbeitsspeicher: 32 GB
Workstation HP Z440
|
erstellt am: 21. Aug. 2012 15:40 <-- editieren / zitieren --> Unities abgeben:
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5499
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 21. Aug. 2012 15:40 <-- editieren / zitieren --> Unities abgeben: Nur für Decoderm
Hallo, die Maus zeigt, nachdem man die beiden Linien zur Winkelbemassung gewählt hat an, das man mit der rechten Maustaste den gewünschten Winkel "fixieren" kann. Da ist auf der Maus ein Schlosssymbol und gleichzeitig dir rechte Maustaste farbig gekennzeichnet. Dann sollte die Bemassung auch im letzten Augenblick nicht mehr umspringen (sollte sie ohnehin nicht...).
------------------
Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
blubsen
Mitglied
Beiträge: 16
Registriert: 27.06.2012 AMD Athlon X2 5200+
6 GB RAM
ATI Radeon HD 3870
Windows 7 x64
SWX 2011 SP5
ANSYS 12.1
|
erstellt am: 21. Aug. 2012 15:49 <-- editieren / zitieren --> Unities abgeben: Nur für Decoderm
Zitat:
Original erstellt von myca:
 Hi,schiebe die Maus dahin, wo sie sein soll... G.  thomas
Dem kann ich mich auch nur anschließen. Bevor du das Maß "ablegst" in die "richtige" Position schieben. Grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2795
Registriert: 18.07.2012 -Solid Works 2019 SP5
-Pro Engineer WF 3
|
erstellt am: 21. Aug. 2012 16:06 <-- editieren / zitieren --> Unities abgeben: Nur für Decoderm
Tach auch, Die Verwendung der Einstellung "schnelle Bemassung" im Bemassungsmodus ist da natürlich auch sehr hilfreich, da du hier dann nur den gewünschten Quatranten auswählen mußt, siehe Video (.txt löschen). Gruß
Bernd ------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht --- Staatlich anerkannte Deutschniete Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Decoderm
Mitglied
Beiträge: 115
Registriert: 03.11.2005 SolidWorks 2019 x64 SP3.0
SolidWorks PDM pro 2019
Windows 10 x64
NVIDIA Quadro M4000
Arbeitsspeicher: 32 GB
Workstation HP Z440
|
erstellt am: 21. Aug. 2012 16:24 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von blubsen:
Dem kann ich mich auch nur anschließen. Bevor du das Maß "ablegst" in die "richtige" Position schieben. Grüße

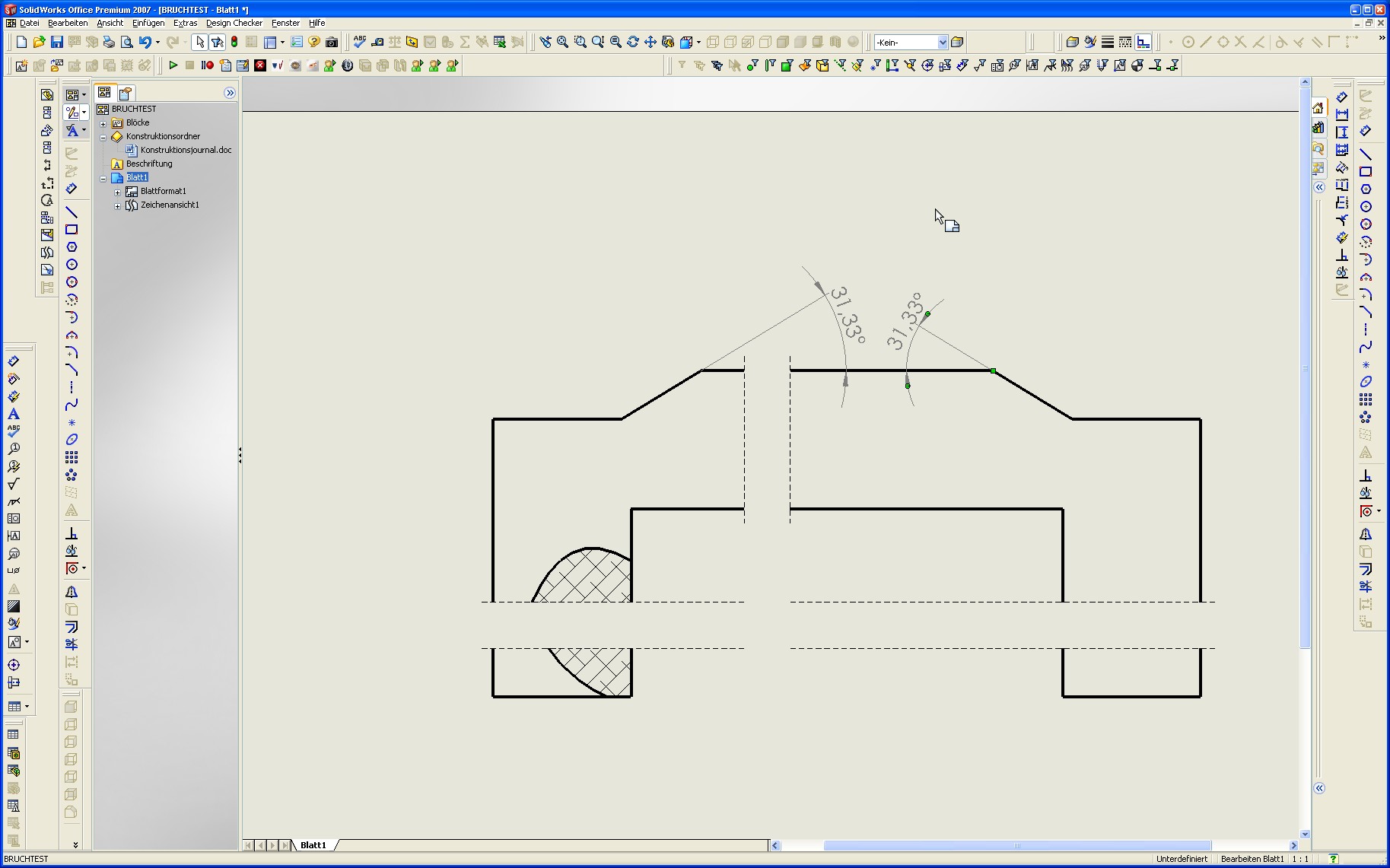

Das funktioniert aber nicht wenn die Ansicht eine Bruchkantenasicht ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 21. Aug. 2012 16:57 <-- editieren / zitieren --> Unities abgeben: Nur für Decoderm
|
Decoderm
Mitglied
Beiträge: 115
Registriert: 03.11.2005 SolidWorks 2019 x64 SP3.0
SolidWorks PDM pro 2019
Windows 10 x64
NVIDIA Quadro M4000
Arbeitsspeicher: 32 GB
Workstation HP Z440
|
erstellt am: 22. Aug. 2012 08:02 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 22. Aug. 2012 09:42 <-- editieren / zitieren --> Unities abgeben: Nur für Decoderm
Hallo, eines muss ich noch sagen - bei der Bemassung der rechten Seite zeigte mir SWX vor dem Ablegen den anderen Winkel an. Nach dem Ablegen sprang die Anzeige auf den richtigen Wert um. G. thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
blubsen
Mitglied
Beiträge: 16
Registriert: 27.06.2012 AMD Athlon X2 5200+
6 GB RAM
ATI Radeon HD 3870
Windows 7 x64
SWX 2011 SP5
ANSYS 12.1
|
erstellt am: 22. Aug. 2012 13:33 <-- editieren / zitieren --> Unities abgeben: Nur für Decoderm

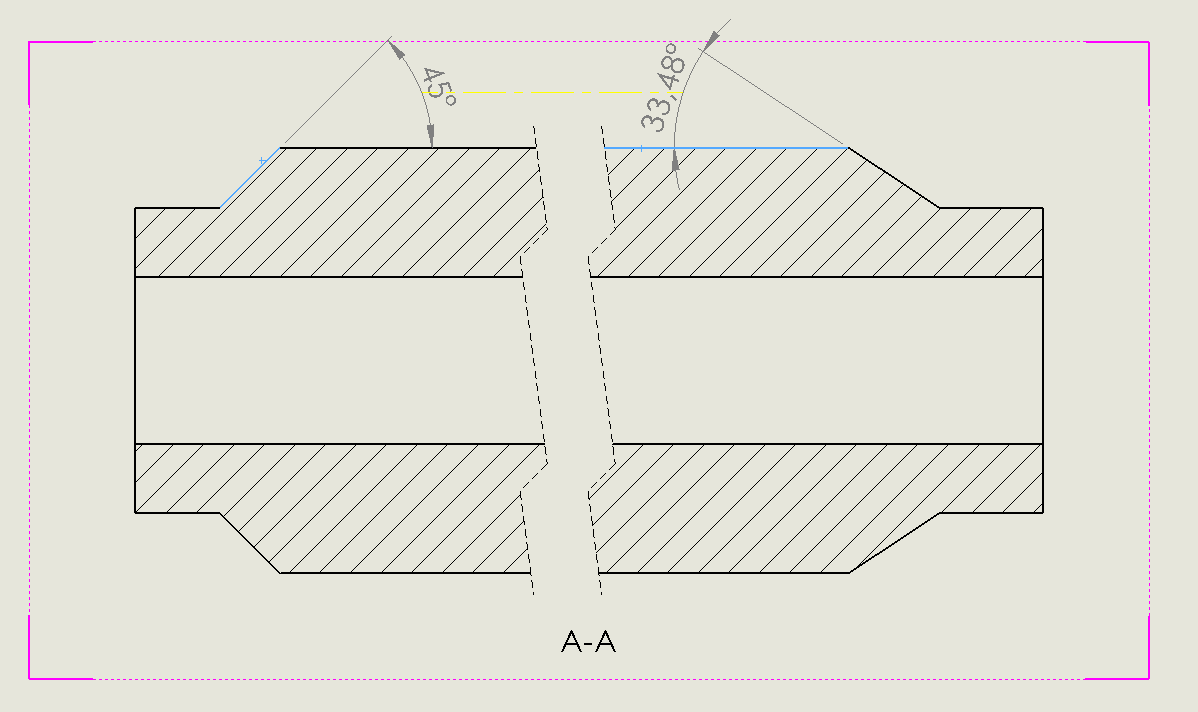

Hallo, habe es eben nochmal mit Bruchkanten probiert und musste feststellen, dass es teilweise wirklich etwas kniffliger ist mit dem Bemaßen. Eine Seite wurde bei mir sofort richtig bemaßt, dabei sind die Beiträge von bk.sc ("schnelle Bemaßung") und Heiko Soehnholz ("Bemaßung fixieren mit rechter Maustaste") sicherlich hilfreich, die andere Seite wollte nicht so richtig. Wenn du allerdings die horizontale Kante "hinter" der Bruchkante zum Bemaßen auswählst (ist ja die gleiche Körperkante), funktioniert das einwandfrei. Siehe Anhang blaue Kanten ("bemaßte Kanten"). Viele Grüße
Nico Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
