Ziel:
AutoCAD Zeichnung in solidworks einfügen

Wir haben ein Kunde, welcher neu mit sw arbeitet. Erfahrung in sw haben sie wenig. Wir zeichnen Möbel in AutoCAD. Nun möchten sie unsere 3D Modelle in ihre sw Zeichnung einfügen. Die Modelle müssen in sw nicht weiterbearbeitet werden.

Welches Format ist da zu empfehlen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo mugg,

es gibt einige Neutralformate die SWX öffnet.

Wir in unserer Firma verwenden für:

Modelle: STEP und IGES als Standardformat / STL und Parasolid für spezielle Anwengungen.
Zeichnungen: DWG, DXF

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke!

Sind dann die Layer in sw vorhanden? Oder sieht man Die Farben der Layer oder wird einfach alles auf einen einheitlichen Layer/Farbe umgewandelt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Zitat:

---

Legen Sie auf dem Bildschirm Zeichen-Layer-Abbildung des DXF/DWG-Import-Assistenten fest, welche Zeichnungs-Layers in das Zeichenblatt oder Blattformat importiert werden sollen. Passen Sie die Zeichnungsvorschau an, und bearbeiten Sie die Namen der Zeichenblätter im Vorschau-Bereich .

Layer anzeigen
Sie können Layers für den Import in das Zeichenblatt und Layers für den Import in das Blattformat auswählen. Layers können aber nicht sowohl in das Zeichenblatt als auch das Blattformat importiert werden.

---

Daraus schliesse ich das Solidworks mit den Layern umgehen kann

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

beim Einlesen von DXF Zeichnungen kann man sich sogar
aussuchen welche Layer mit übernehmen werden sollen oder nicht.

So kann man z.B. direkt beim Einlesen unnütze Layer weglassen,
die vielleicht nicht von Interesse sind (z.B. Rahmen, Schriftfeld etc.).

Gruß,
CAD-Freelancer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

mal so dazwischen gefragt, von was wird denn nun gesprochen? Geht es um Volumenmodelle 3D oder um Zeichnungen 2D? Gefragt wurde ja nach Modellen, nur wozu hat man da Layer? Geht es um 2D Zeichnungen ist das natürlich etwas anderes. Wenn es also um Volumenmodelle geht, würde ich denken dass Deinem Kunden Layer völlig egal sind. Er möchte die Modelle ja auch nicht weiter bearbeiten weshalb ich davon ausgehe dass er es für Layout/Bauraumuntersuchungen nutzen möchte evtl. schöne gerenderte Bildchen oder sonstiges. Beim nutzen der Zeichnungen sind Layer natürlich wichtig (Linienart, Strichstärke usw.) hier ist es dann eher notwendig dass der Kunde weis welche Layer Du wie definiert hast (z.B. Layer 5 = dicke Vollinie) also eine Layerdefinitionsliste, dann kann man das in SWX schon so einrichten dass es sauber importiert wird.

gruß Heiko

------------------
-----

[Diese Nachricht wurde von Press play on tape am 14. Aug. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test_sw.zip

es geht nur um 3d modelle. die 3d modelle sind aber auf verschiedenen layern. deshalb fragte ich

im anhang eine datei

[Diese Nachricht wurde von mugg am 14. Aug. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich denke , du meinst isometrische Ansichten eines 3-D Modelles, die auf eine Ebene projiziert worden ist.

Mein Tip wäre, Blöcke im ACAD zu generieren und diese in die Zeichnungen einzufügen.

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH When was the last time you did something for the first time?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...ein bisschen groß für ein Beispiel

Hab jetzt 524 Startmodelle manuell festlegen dürfen... Dass war es dann wohl mit der Mittagspause

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nun hat er es endlich geöffnet  .

Für was brauchst du in einer Baugruppe Layer?

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

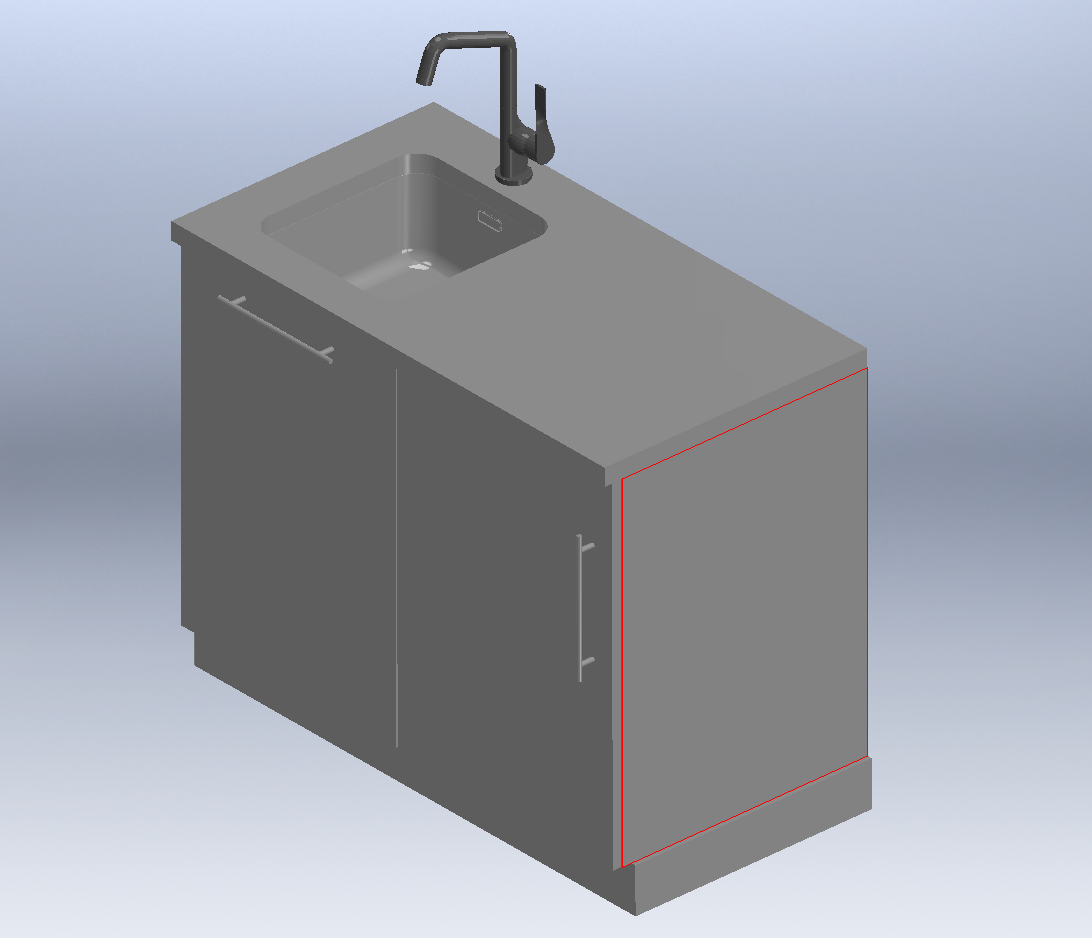

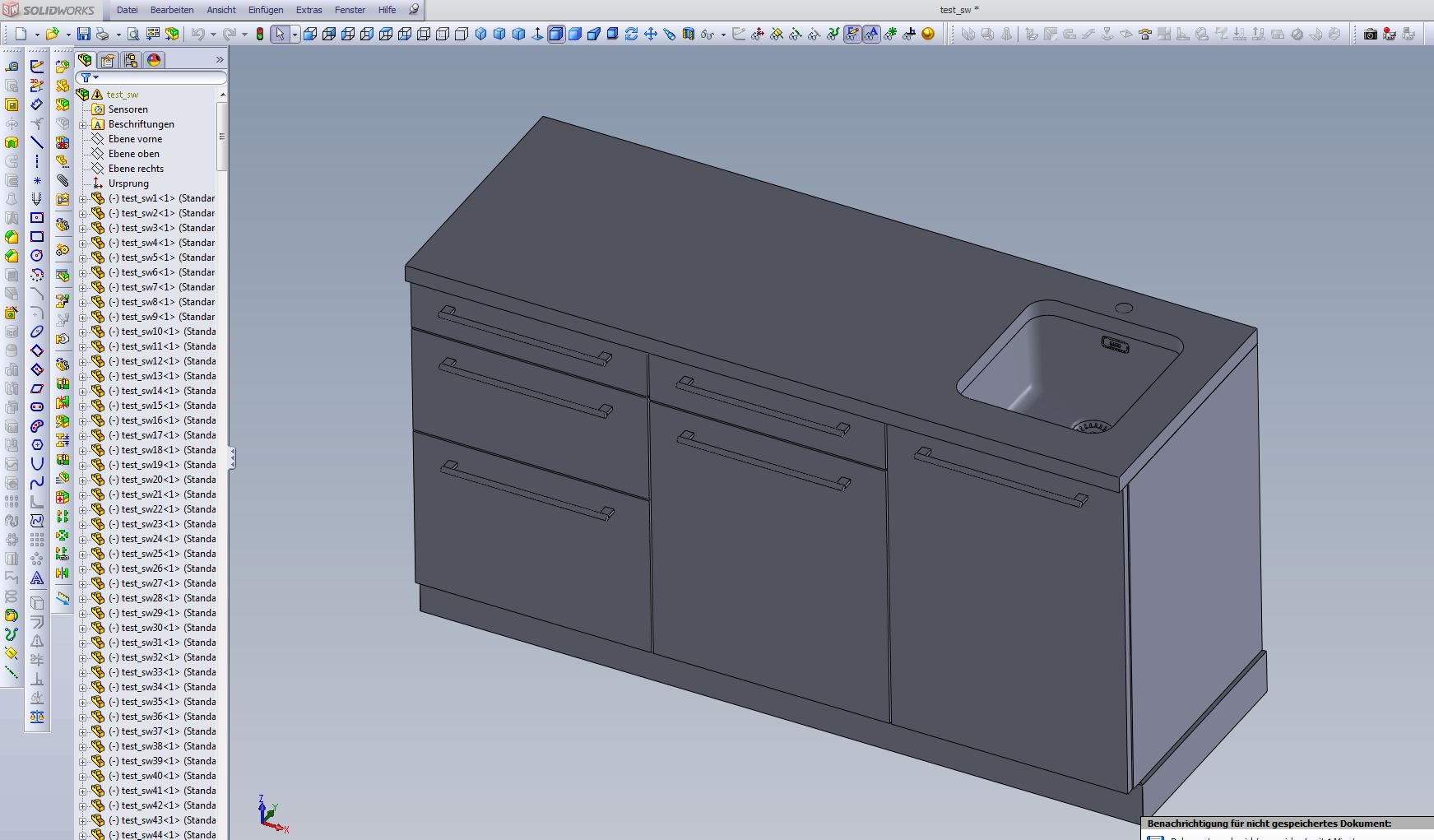

und die sieht nach dem Einlesen in SWX so aus siehe Bild .

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja irgendwie 45 mb für 3 Korpusse ;-)

Also Layer braucht man nicht habe ich jetzt erfahren.

Der Kunde zeichnet Schiffe und Yachten in sw. Möbel und Einrichtung werden in ACAD gezeichnet. Der Schiffbauer möchte nun die Möbel in seine sw Zeichnung importieren.

Also so wie ich es hochgeladen habe ist es unbrauchbar, oder?

Kann man so noch flüssig arbeiten?

Alternativformat?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich glaube nicht das sich das durchs Format ändert.

Wenn dein Kunde nicht für jedes Einzelteil das Startmodell festlegen muß wie ich, denke ich nicht das er da Probleme beim handling haben wird.

Kannst du in AutoCad deine Baugruppe vielleicht als Teil speichern? Dann würde ich die Baugruppe erst einmal als Teil speichern und
dieses "Teil" dann in STEP oder IGES umwandeln.

So werden dann aus 46MB schnell 3,5MB

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

[Diese Nachricht wurde von bk.sc am 14. Aug. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mugg!

Also wenn du das Modell im DWG-Format rausgeben darfst wäre es für dich doch der schnellste Weg einfach die DWG-Datei an euren Kunden zu schicken. Sollte sich in SWX ja problemlos öffnen lassen!

lg, Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich habs auch mal geööffnet. Optisch einwandfrei. Leider sind wirklich viele Teile drin und ich hab nach dem ersten Versuch (nach dem 80sten Teil abgebrochen) umgestellt auf automatische Dokumentvorlage. Die Frage ist, um wieviele solcher modelle geht es? Bei so 3-5 kann man das verkraften. Wenn Du mehr solcher modelle größer 5 hast dann kannst Du mal in Deinen Export optionen schauen ob Du dort das so einstellen kannst dass als ein Teil gespeichert wird, das steigert ein wenig die Geschwindigkeit da das meiste hier die große Anzahl Teile ausmacht (habs mal als Teil gespeichert und siehe da, nur 8MB also nicht so sehr viel. Vielmehr kannst Du sonst auch nicht machen und ich denke Dein Kunde wird damit glücklich sein da es wie gesagt gut aussieht. Vereinfachen kann/soll er selber.

Zu DWG/DXF Format, kann SWX wirklich 3D DWGs als Volumenmodell öffnen?

gruß Heiko

------------------
-----

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Press play on tape:

Zu DWG/DXF Format, kann SWX wirklich 3D DWGs als Volumenmodell öffnen?

---

Hallo Heiko,
ja, kann SolidWorks.
Es müssen eben 3D-DWGŽs sein, und die sind selten.

Gruß, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Antrieb.dwg

Hallo,

klar kann SWX 3D-DWGs öffnen, anbei ein kleines Beispiel!

Man muss nur im Öffnen-Dialog "In neues Teil Importieren als 3D-Kurven oder Modell" wählen

lg, Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ja geht ganz gut

gruß Heiko

------------------
-----

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test_solidworks.zip

kannst du das öffnen?

kann man damit arbeiten?

Dateigrösse?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Spueltisch-3D-DWG.JPG Spueltisch-3D-DWG.zip

Hallo,

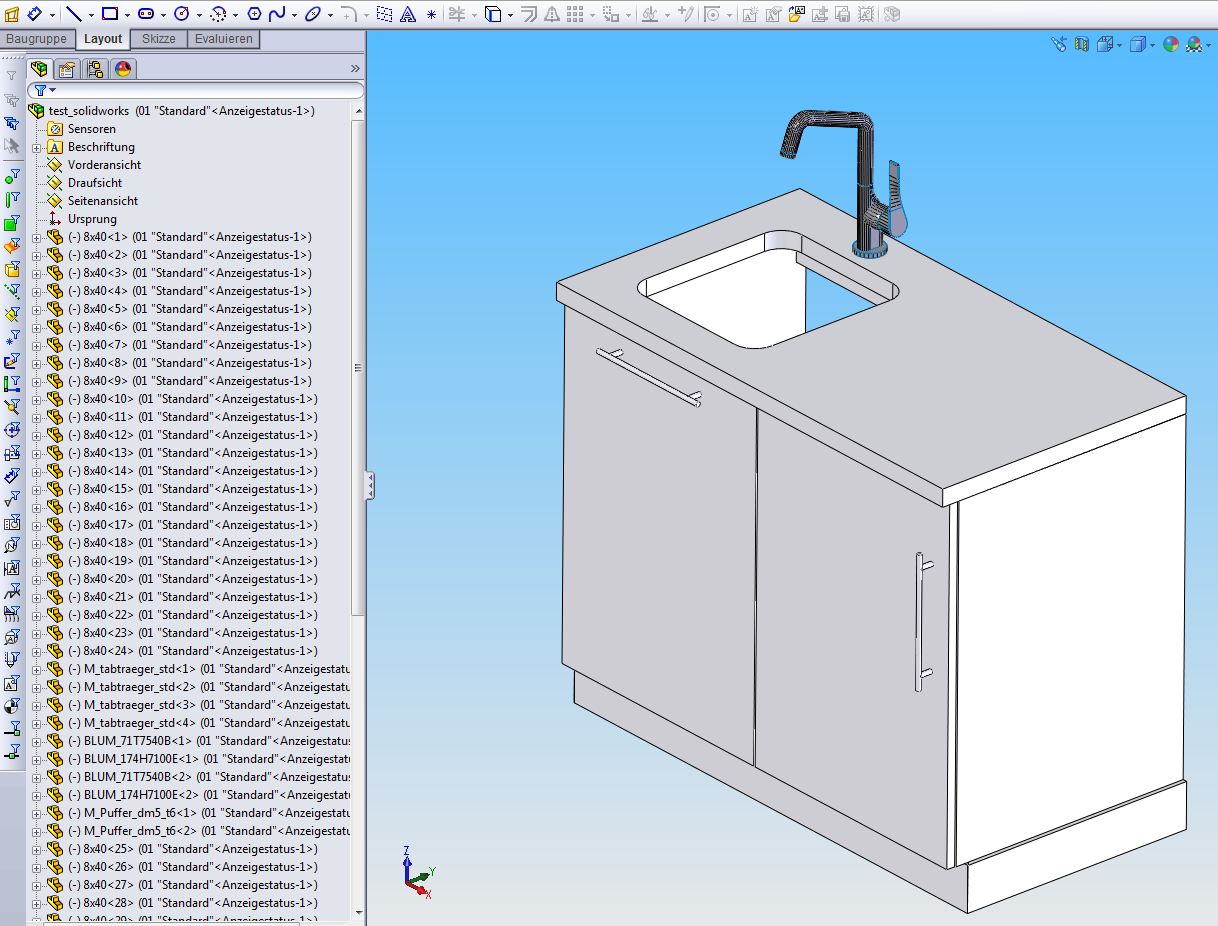

so sieht das aus.
Die Datei hat 853kb.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke vielmals!

Das Spülbecken kommt aber irgendwie nicht mit. Aber egal.

Ich lade morgen noch ein dwg mit mehreren korpussen herauf. Wäre dankbar wenn du diese noch kurz testen könntest.

Mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aus meiner Zeit als ACAD User weiss ich noch, das man Modelle zu Basisteilen umwandeln konnte die keine Detail Informationen mehr besitzen. Vielleicht wäre das noch eine Option.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von mugg:

Das Spülbecken kommt aber irgendwie nicht mit. Aber egal.

---

Ev. liegt es daran.

"62 Elemente, die keine Regionen, Volumenkörper oder Körper sind, wurden ignoriert."

Lg, Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

also bei mir ist das Spülbecken nach dem Import vorhanden.

Gruß
Bernd

PS: Liegt vielleicht an der SWX Version.

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

[Diese Nachricht wurde von bk.sc am 16. Aug. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

12087_05.DWG

bei bernd sieht das ja sehr gut aus!!!!!!

hier die grössere Zeichnung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

Du meinst das größere Modell

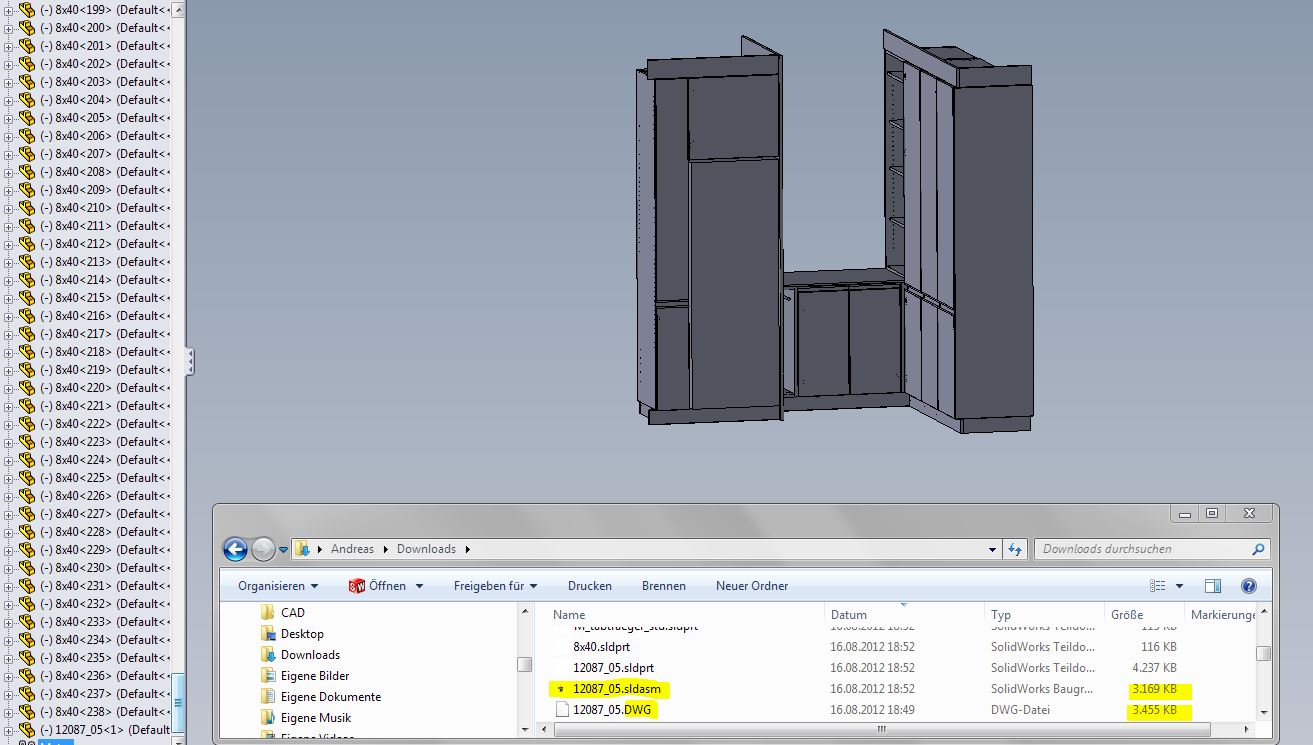

Auch das bleibt handhabbar.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Cool, danke!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas ,

Zitat:

---

Auch das bleibt handhabbar.

---

im Keller aber nicht in der Küche - oder hat Deine Frau es abgenommen? (was ich kaum glauben kann)

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

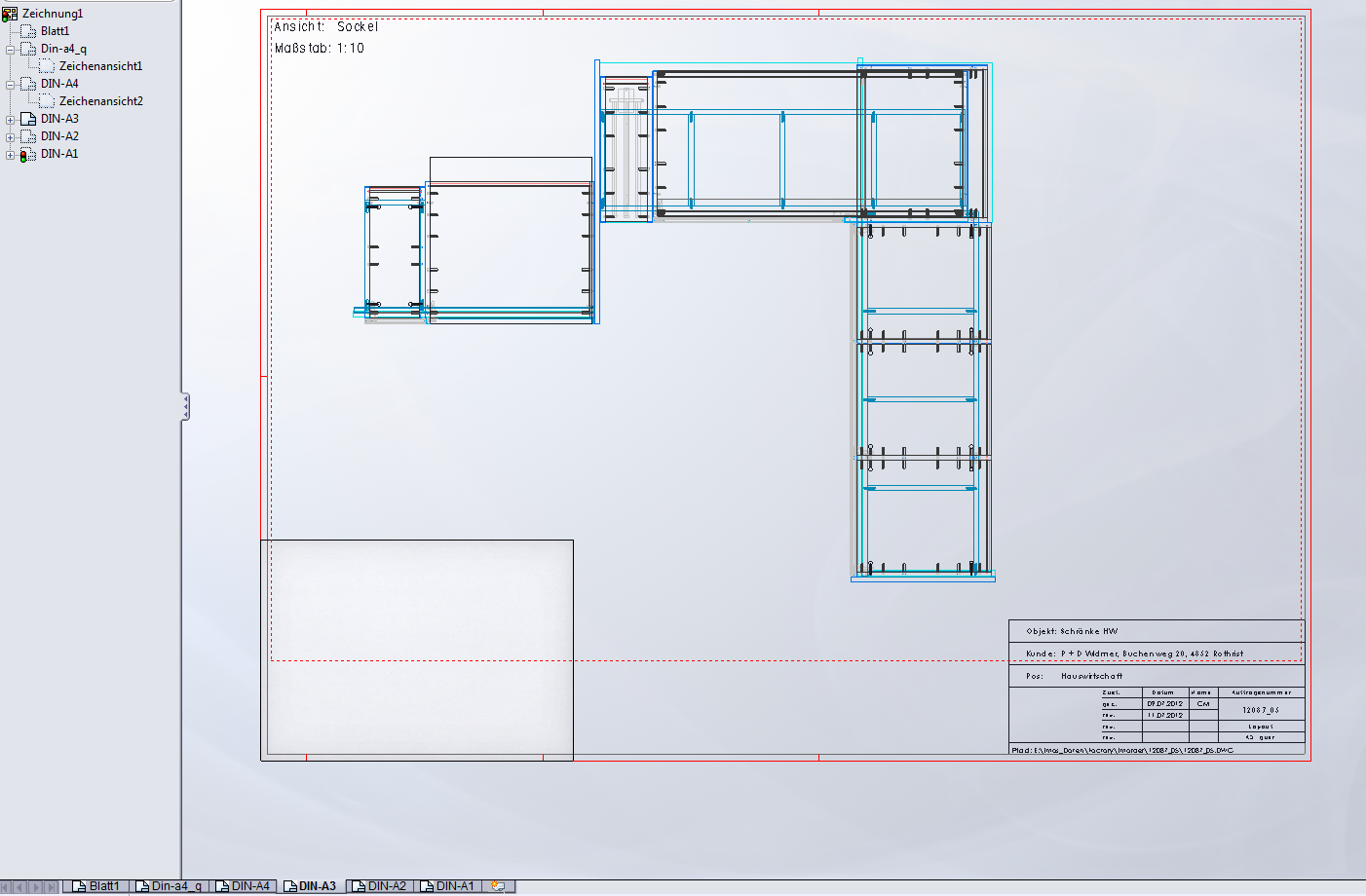

blattans.PNG sppl.PNG

Hallo mugg,

falls die dazugehörigen Zeichnungen deinen Kunden nichts angehen, würde ich die Zeichnungsblätter vorher löschen und das Teil extra speichern bevor du es deinen Kunden schickst, da sich mit SWX ja auch nur die Zichnungen öffnen lassen würden.

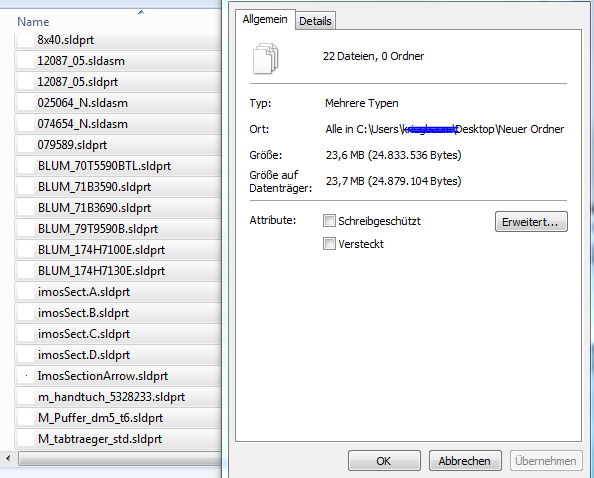

Zum Thema Dateigröße, insgesamt ist der Platzbedarf natürlich ca. 24MB da ja die Einzelteile die SWX erstellt auch zu der Baugruppe gehören und benötig werden. Dies ändert aber nichts daran das die Daten problemlos händelbar sind.

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

danke für den tipp!!
