Thema: Abwicklung aus normalen Part (2343 mal gelesen)
|
schottric
Mitglied
Stud. MB
   Beiträge: 7
Registriert: 15.05.2012 Win 7, SW 2012
|
erstellt am: 07. Aug. 2012 10:50  <-- editieren / zitieren -->   Unities abgeben:

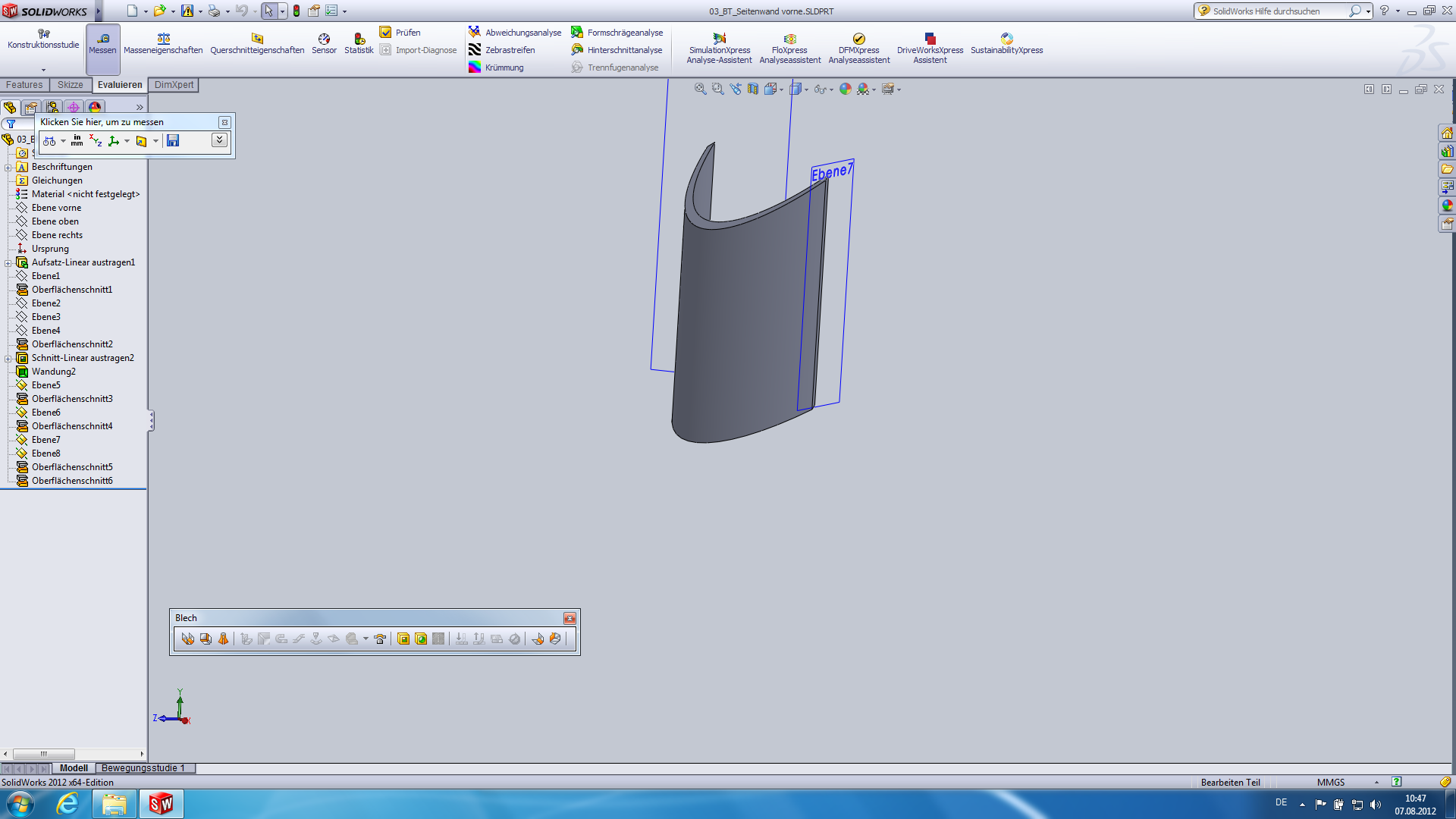

Liebe Forenmitglieder, ich müsste aus einem normal (kein Blech) erstellten Part eine Abwicklung anfertigen (siehe Anhänge). Eine Konvertierung zu Blech scheitert. Meine Frage an die Profis: Ist so etwas möglich oder muss bei diesem Part sämtlich Maße abgreifen und es neu zeichnen? Bin für jede Hilfe dankbar. Viele Grüße
schottric Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 2580
Registriert: 02.10.2006 Firma: SW 2024-3.1 + PDM Prof.
Windows 10 Pro 64bit, i9-11900
32 GbRAM, Quadro P2200
Home:
SW 2023-5.0
Passungstabelle von Heinz
Windows 11 Pro 64bit,
i7-12700K, 32 GbRAM,
GeForce GTX 1050Ti
Samsung C34H892, 3440x1440 Pixel
|
erstellt am: 07. Aug. 2012 11:35 <-- editieren / zitieren --> Unities abgeben: Nur für schottric
Hallo, dieses Teil ist kein klasisches Biegeteil das SolidWorks verarbeiten kann. Zum Beispiel wird eine gleichmässige Dicke des Bleches verlangt, was bei dir nicht der Fall ist. Auch die Blechkanten müssen rechtwinklig zur Blechoberfläche sein. Versuch mal deinen Körper z.B. nur nach der Innenfläche aber dann mit konstanter Dicke und genauem Radius zu formen.
Dies müsste sich als Blech konvertiert Abwickeln lassen. Grüße, Andi
------------------
Hast du kein Problem?
Such dir eins. ( Und löse es ) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schottric
Mitglied
Stud. MB
Beiträge: 7
Registriert: 15.05.2012 Win 7, SW 2012
|
erstellt am: 07. Aug. 2012 11:43 <-- editieren / zitieren --> Unities abgeben:
Hallo Andi, vielen Dank für Deinen Hinweis. Die Wandstärke ist schon konstant; Problem ist also der Winkel von der Blechnormale zur Seitenkante...Den Winkel brauch ich aber für das restliche Bauteil. Hat jemand noch weitere Ideen wie man das Abwickeln könnte? Viele Grüße
schottric Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 07. Aug. 2012 12:36 <-- editieren / zitieren --> Unities abgeben: Nur für schottric
|
Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 2580
Registriert: 02.10.2006 Firma: SW 2024-3.1 + PDM Prof.
Windows 10 Pro 64bit, i9-11900
32 GbRAM, Quadro P2200
Home:
SW 2023-5.0
Passungstabelle von Heinz
Windows 11 Pro 64bit,
i7-12700K, 32 GbRAM,
GeForce GTX 1050Ti
Samsung C34H892, 3440x1440 Pixel
|
erstellt am: 07. Aug. 2012 13:32 <-- editieren / zitieren --> Unities abgeben: Nur für schottric
|
schottric
Mitglied
Stud. MB
Beiträge: 7
Registriert: 15.05.2012 Win 7, SW 2012
|
erstellt am: 07. Aug. 2012 15:29 <-- editieren / zitieren --> Unities abgeben:
Hallo, besten Dank Andreas, hast mir sehr geholfen! Den von Andi angesprochenen Beitrag hatte ich gelesen, tatsächlich ein ähnlicher Fall. Hab die ausgeformte Biegung jedoch nicht hinbekommen und muss jetzt erst einmal nachvollziehen, wie Andreas das gemacht hat… Danke an Alle und Grüße
schottric Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alcata
Mitglied
Beiträge: 2
Registriert: 08.08.2012
|
erstellt am: 09. Aug. 2012 09:04 <-- editieren / zitieren --> Unities abgeben: Nur für schottric
Hallo schottric, wir setzen schon länger eine Blechsoftware von der Firma SPI ein. Das ist eine Zusatzanwendung für SolidWorks, die Dein Teil problemlos abwickeln kann, ohne das Du daran noch was ändern mußt. Gruß alcata Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
