Thema: Spline in Kurven wieder zerlegen. (5547 mal gelesen)
|
Beanie
Mitglied
Konstrukteur
   Beiträge: 147
Registriert: 04.07.2008 CPU: Intel Xeon W-2245
RAM: 64GB
Grafikkarte: NVIDIA RTX A4000
Treiber zur Grafikkarte: 31.0.15.3667
Betriebssystem: Windows 11
Software: SolidWorks Professionell 2022 SP 5.0
|
erstellt am: 13. Jul. 2012 22:20  <-- editieren / zitieren -->   Unities abgeben:
Guten Abend zusammen. In SolidWorks besteht ja die Möglichkeit, mehrere Linien und Kurven in einen Spline umzuwandeln.
Besteht die Möglichkeit auch umgekehrt? Sprich, einen vorhandenen Spline in Kurven/Kurvensegmente umwandeln zu lassen? Schönen Abend noch.
Beanie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SLDW-FEM
Mitglied
Simulations-Ingenieur
Beiträge: 643
Registriert: 21.02.2005 Solidworks 2017+2019+20+22
SpaceClaim
Windows 11 64bit
HP-ZBook 32gbRAM NVIDIA
|
erstellt am: 14. Jul. 2012 08:52 <-- editieren / zitieren --> Unities abgeben: Nur für Beanie
Hallo Beanie klar gibt es das (siehe Spline2Arcs.gif aus 2004)
die Seite ist aber inzwischen offline Allerdings gibt es im detail Steuerungs-probleme

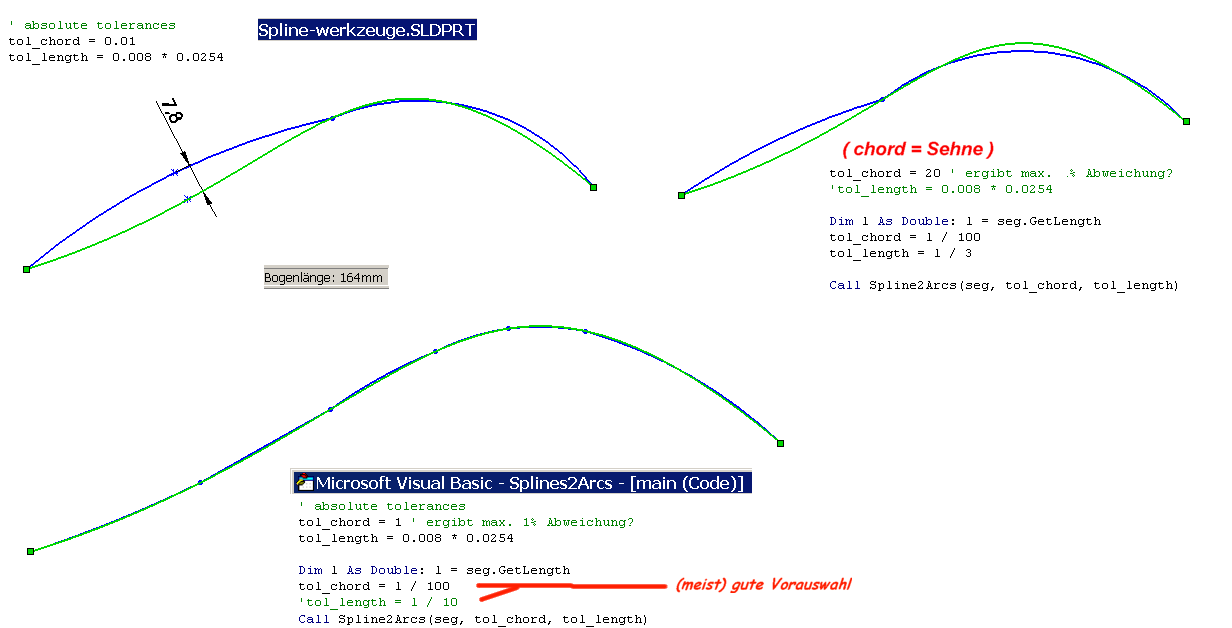

siehe Bild Spline-Toleranz.png Auf der AutoCAD-Seite gibt es noch einige Tools dazu
ebenso Solidworks-CAM-Tools => hängt also von Finanzplan ab! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Volkmar Grube
Mitglied
Konstrukteur
Beiträge: 128
Registriert: 31.01.2009 WIN11 64Bit, SWX 2022, Delphi 10
|
erstellt am: 14. Jul. 2012 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für Beanie
Hallo Beanni, wenn man "nur" Daten für eine Laserschneidanlage oder die Fräs-CNC-Daten-Erzeugung braucht, kann man die Zeichnung mit dem Teil auch als R12-DXF speichern. Dabei vorher in den Exportoptionen die "Splineexportoptionen" auf "Splines als Polylinie" stellen. Wenn die Splines nicht gar zu kurvenreich sind, hält sich die Anzahl der Linien und Kreisbögen in Grenzen. ------------------
Grüße aus Dresden
Volkmar Grube Es gibt keine Probleme, es gibt nur Aufgaben. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SLDW-FEM
Mitglied
Simulations-Ingenieur
Beiträge: 643
Registriert: 21.02.2005 Solidworks 2017+2019+20+22
SpaceClaim
Windows 11 64bit
HP-ZBook 32gbRAM NVIDIA
|
erstellt am: 14. Jul. 2012 14:51 <-- editieren / zitieren --> Unities abgeben: Nur für Beanie
Hallo Volkmar und Beanni, @Volkmar: ja der DXF-Export ist naheliegend, segemntiert aber nur in
Polylinien und nicht in Bögen+Linien!
Ausserdem ist beim DXF-Export eine "harte" (nicht änderbare Toleranz)

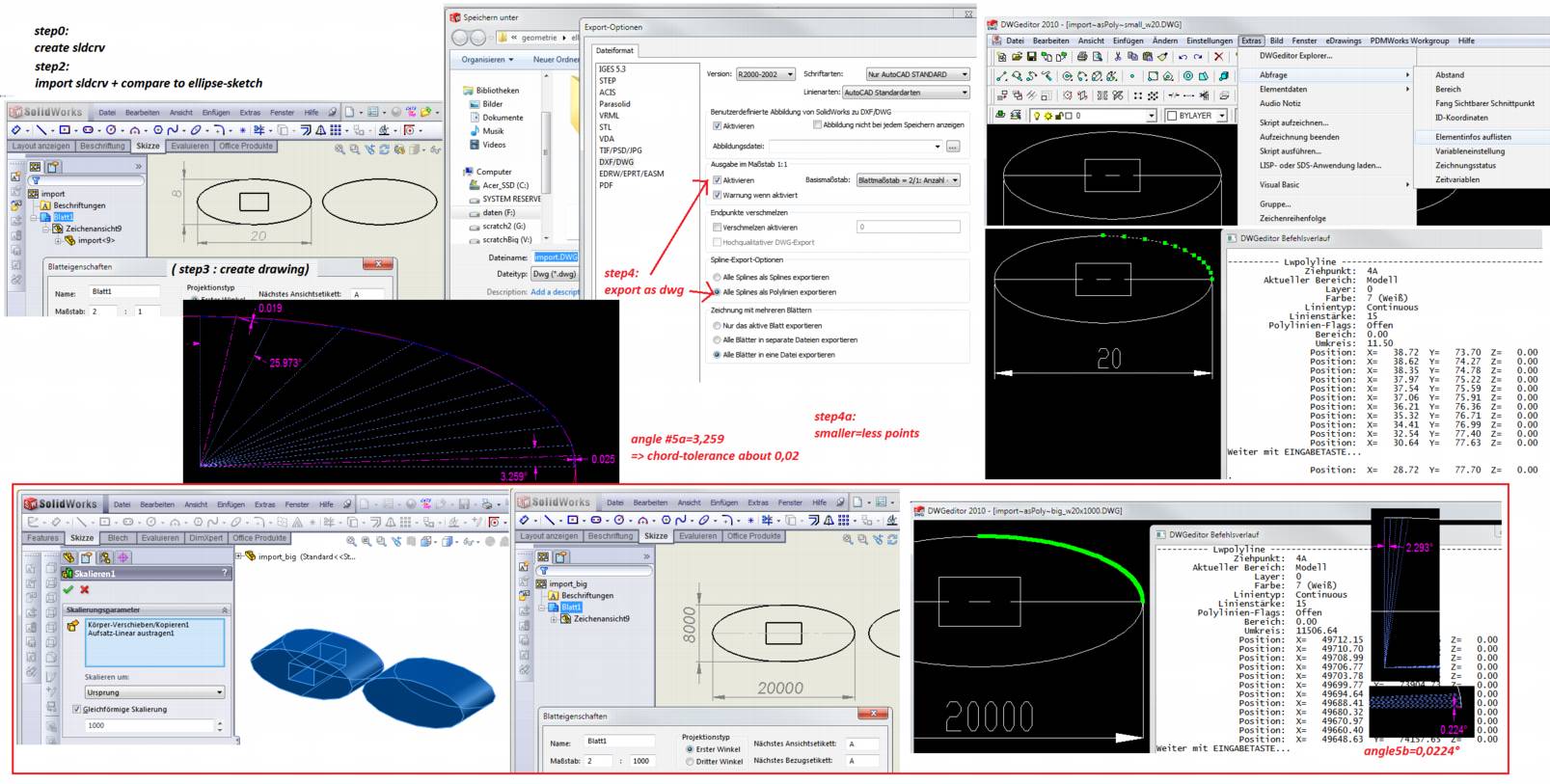

drin, siehe Bild Ellipse-curve~absolute_export-accuracy.jpg
=> um bei einem 100mm-teil eine Genauigkeit von 1/10mm zu erreichen, müssen wir (nun schon seit 1 1/2 Jahren als Dauer-workaround)
die teile vor dem Export Faktor 100 skalieren und im CAM wieder zurück-skalieren. Alternative: http://www.cadkas.com/dxf-splines-in-arcs.php
(zuletzt 06/2012 für 40€)
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
