Hallo

Ich benötige zwecks Ausdruck auf 3D Plotter eine Zeichnung eines Gewindes.
Bitte um Info ob es hier irgendwelche Bibliotheken, oder ähnliches gibt.
Konkret geht es bei mir um ein Withworth Feingewinde (vermute ich zumindest mal) für einen Kunststoffsyphon.

lg Josef

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Josef,

herzlich Willkommen im CAD-Forum!

um ein Gewinde ueber einen 3D Drucker zu fertigen, muss es als "echtes" Gewinde aufgebaut werden. Da so ein Gewinde im Allgemeinen fuer einen Datensatz, bzw. fuer die Zeichnung nicht wirklich relevant ist - sprich es kostet Rechnerkappa fuerŽs schoene Aussehen, wird es recht selten als "Teil" aufgebaut. Um auf deine Frage zurueckzukommen, machbar ist es aber in jedem Fall - fertig gibt es sowas, aus eben genanntenm Grund, nicht
Sinnvollerweise solltes du dann aber zumindest die genaue Bezeichnug haben, um nachzubauen (nachbauen zu lassen).

Gruss Olli

------------------
... kommt kein Schiff!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Josef.

Falls Du das Gewinde wirklich komplett nachmodellieren willst hat sich
hier der User Krümmel mal die Mühe gemacht eine "Anleitung" zusammen
zu stellen.

Gruß
Roland

------------------
* Keymaster of the Masterkey *

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo  Josef,

wenn Du eine Zeichnung  mit genauer Gewindebeschreibung hast bastel ich Dir schnell mal was

Das wäre dann ein SWX 2012 Part.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

gewinde.zip

Hallo Krümmel

Nochmals Danke für dein Angebot.
Als Privatmail habe ich leider keinen Anhang geschafft. Darum hier die Grundteile und Beschreibung.
Gerne kannst du mich unter den Kontaktdaten die ich dir als PM gesendet habe kontaktieren.

[Diese Nachricht wurde von kamehama am 26. Jun. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Josef,

wird schon werden

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

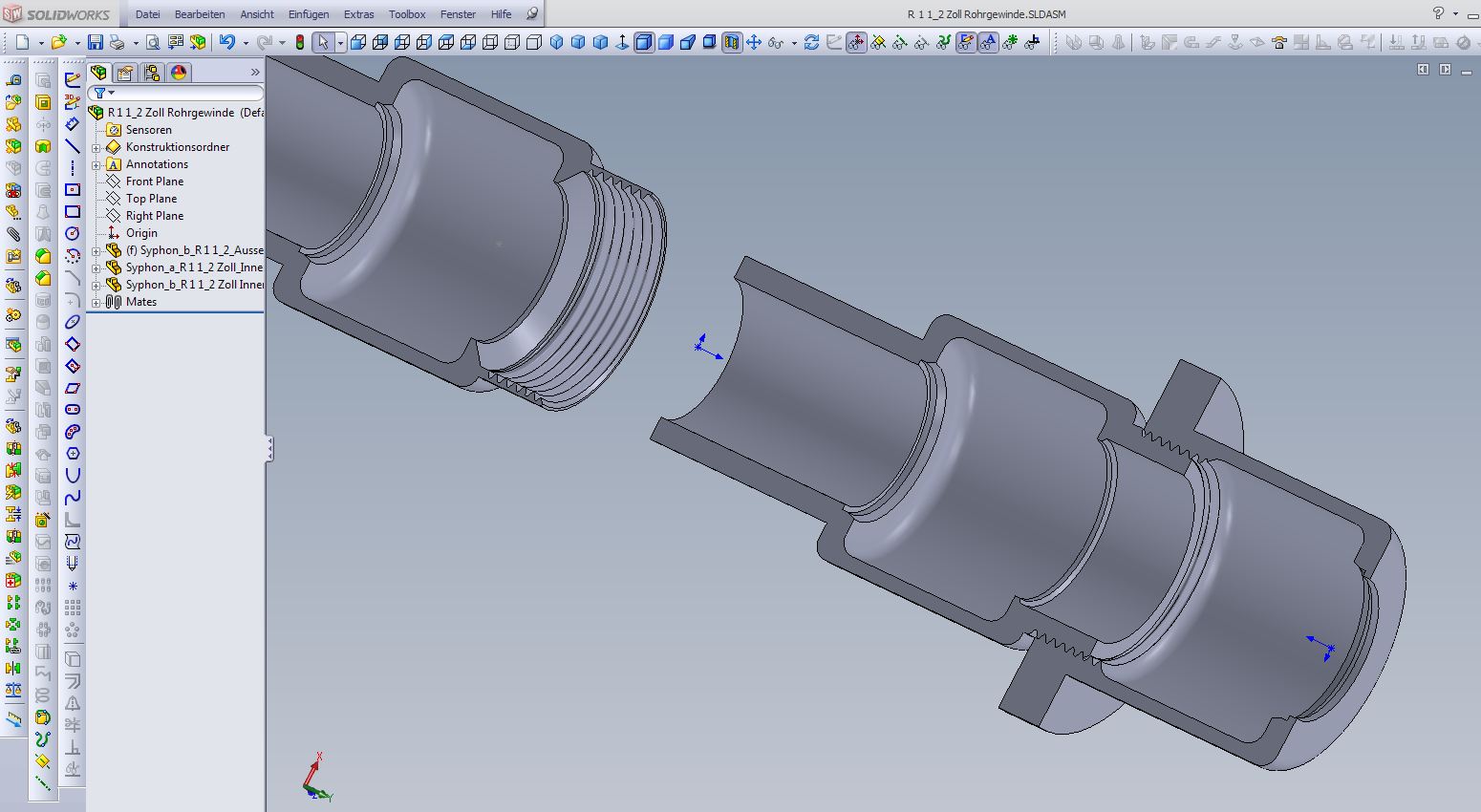

F2_024263_1.JPG R11_2ZollRohrgewinde.zip

Hallo Josef,

so hier mal die Gewinde

Da Deine Kernlöcher bzw. Außendurchmesser nicht zu R1 1/2 Zoll passten

hab ich ein wenig in Deine Bauteile eingegriffen.

Bei Syphon b passt eigentlich nur ein Außengewinde in etwa, habs aber mal als Innen und Außen in die BG gepackt.

Sollten andere Gewindegrößen nötig sein melde Dich einfach nochmal.

Grüße Andreas

Edit: Bitte beachten das ich Null auf Null modelliert habe, beim 3D Druck eventuell in Minus und Plus Richtung skalieren.

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 27. Jun. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Krümmel

Vorerst mal besten Dank für deine Gewindedarstellung. Kannst du mir bitte noch bei das Aussengewinde einzeichnen.
Wahrscheinlich müssen wir hier den Aussendurchmesser bei dem Rohr vergrössern.
Wäre super.

Danke josef

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Josef,

Zitat:

---

Kannst du mir bitte noch bei das Aussengewinde einzeichnen

---

den hab ich jetzt nicht verstanden

Bitte mal genauer definieren wie,wo,und was

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas

Sorry habe da wohl ein Worterl verschluckt.
Also bei Syphon B (Variante mit Innengewinde oben) hätte ich unten auf eine Länge von 12mm gerne noch ein Außengewinde gehabt.
Nochmals danke für deine Hilfe.

lg Josef

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Syphon_b_R11_2ZollInnengewindeAussengewinde.SLDPRT

Hallo Josef,

mit Aussengewinde R 1 1/2 Zoll Rohrgewinde

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
