Für mein Projekt habe ich ein Thermometer, und würde gerne auf die Oberfläche ein Bild einfügen und habe das auch so bearbetiet, dass es eig. kein weißen rand mehr hat... jedoch öffnet solidworks dieses nur mit weißen rand.. hand einer von euch eine Idee?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Markus

ich vermute mal, dass Dein Thermometer eine weisse hintergrundfarbe hat - Grundform des jpg ist halt rechteckig.
Öffne es mal in Windows Paint -> Start -> Auswählen -> Transparente Auswahl

Das sollte abhelfen

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

die funktion finde ich bei mir nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Füll mal bitte Deine Systeminfo aus - da gibtŽs hier ne extra Box für - das hilft bei der Fehlersuche ungemein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hab es mal versucht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sollte bei Vista wie bei Windows 7 sein...

Wenn Du das Bild geöffnet hast, hast Du in Paint in de rzweiten Zeile zwei Reiter, der linke davon Start, 3. Icon Auswählen, da auf das schwarze Dreieck clicken, dann bist Du da, ganz unten am Ende - nicht Du meine ich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich vermute, dass es bei mir ganz anders ausschaut... oder meinst du nur das ich die weiße farbe ausfüllen soll?
ich suche eine lösung, dass ich das bild auch einfach rund bei SW gezeigt bekomme

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Markus,

wie hast Du denn das Bild eingefügt? Als Bild in einer Skizze (evtl. Transparenz verwenden)? Als Abziehbild (kann ich mir nicht vorstellen warum das hier angezeigt werden sollte, sonst eine Maske verwenden...)? Kannst Du das Modell mal hochladen?

HTH & bis demnäx,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Skizzenbild.PNG Abziehbild.PNG

Moin,

dein Versuch sieht mir ganz nach einem Skizzenbild aus. Nur vorweg: die Skizzenbilder sieht man nur, wenn man die Skizzensichtbarkeit anschaltet (unter "Ansicht"). Weiss nicht, ob dir das reicht...ansonsten verwende lieber ein Abziehbild.

Du kannst mit beiden Funktionen eine Farbe definieren, die Transparent werden soll.

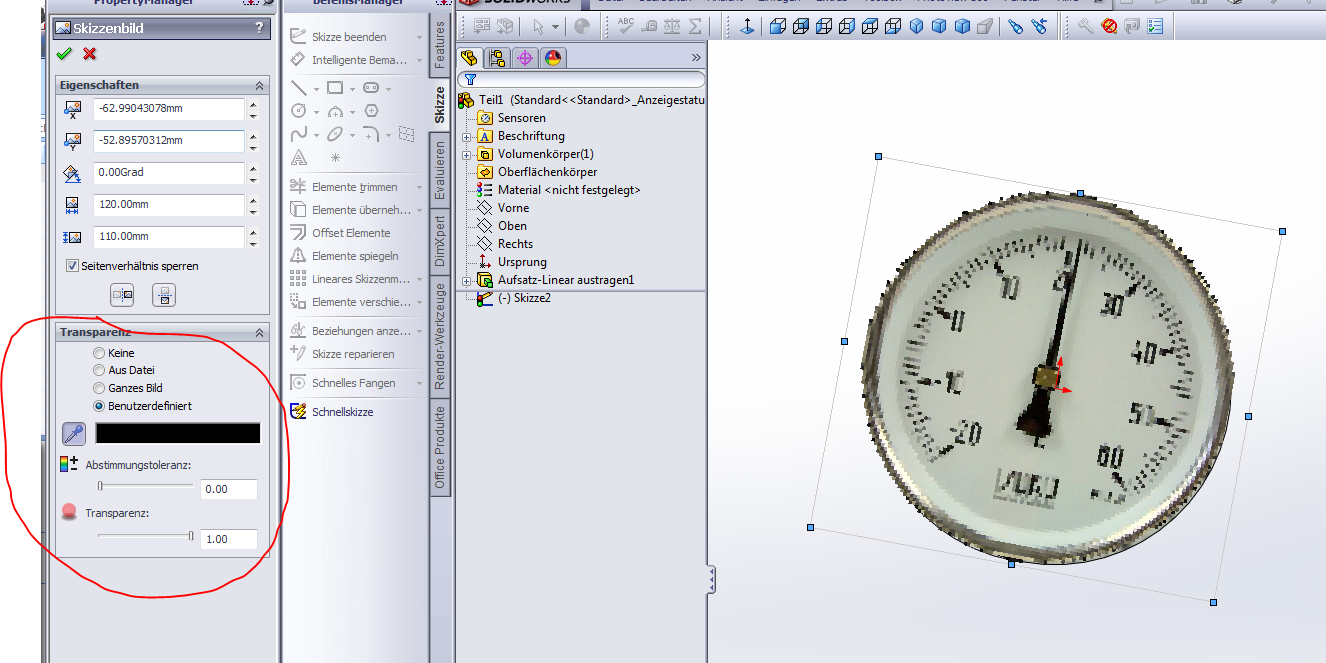

Hab dir für beide Funktionen mal ein Screenshot angehängt.

Wenn du z.B. schwarz als transparente Farbe einstellst, kann es dir aber passieren, dass auch andere schwarze Bereiche deines Bildes transparent werden...in dem Fall könntest du den im PNG transparenten hintergrund knallig grün färben (oder blau...je nachdem welche Farbe in deinem Bild weniger vorkommt). Dann verschwindet auch wirklich nur der Hintergrund.
In deinem Fall klappt es aber auch ganz gut ohne den Trick.

Ich würde an deiner Stelle aber trotzdem eher auf Abziehbilder gehen, weil man mit diesen einfach mehr Möglichkeiten hat.
Für das Thermometer bräuchtest du nämlich gar nichts an der Transparenz einstellen, wenn du dem Abziehbild einfach "sagst", dass es nur auf der runden Fläche erscheinen soll...der Rest (hier das unerwünschte Schwarz) würde einfach abgeschnitten werden.

Gruß
Henrik

PS: Ist leider ein bischen doof gemacht mit der Pipettenfunktion um die Farbe auszuwählen:
Beim Skizzenbild muss man mit der Pipette die Farbe im Modellbereich anklicken; Beim Abziehbild muss man die Farbe in der Abziehbildvorschau anklicken

[Diese Nachricht wurde von Captain Feature am 18. Jun. 2012 editiert.]
