Thema: Bohrung in 45° Winkel zur Ebene erstellen (8140 mal gelesen)

Bobo85
Mitglied
Student

Senden Sie eine Private Message an Bobo85

Schreiben Sie einen Gästebucheintrag für Bobo85

Beiträge: 28
Registriert: 20.10.2011

erstellt am: 16. Mai. 2012 00:02

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

schlauchfuehrungsbohrung.SLDPRT

Hallo Forumgemeinde,
ich möchte das sich in einem Quader zwei Bohrungen treffen. Die eine verläuft gerade und die andere soll im 45° Winkel dazu verlaufen (siehe Datei).
Leider finde ich keine Option im Bohrungsassistenten mit der ich die Bohrung drehen kann, ich kann nur Flächen auswählen und im Nachhinein über Bemaßung bekomme ich auch keinen Winkel zur gezeigten Achse hin.
Ich habe auch schon eine Ebene im 45° Winkel erstellt und dann versucht über einen ausgetragenen Schnitt das Loch zu erzeugen aber da erhalte ich Fehlermeldungen.
Eine Referenzebene in dem Winkel zu erzeugen funktioniert leider auch nicht weil ich keine Kanten auswählen kann.
Hat vlt jemand eine Idee wie sich das Problem lösen lässt?
Danke schon mal

Ich nutze SolidWorks 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pi-design
Mitglied
Design Engineer

Senden Sie eine Private Message an pi-design

Schreiben Sie einen Gästebucheintrag für pi-design

Beiträge: 950
Registriert: 09.08.2002

WIN 10 / 64bit
SWX 2018 SP5 64 Bit
MS Office 2013
HP Z420
Intel Xeon E5-1620 3,66GHz
16 GB RAM
2x HP LA2405wg (24")
NVIDIA Quadro 2000
Space Explorer

erstellt am: 16. Mai. 2012 06:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bobo85

Beispiel.SLDPRT.txt

Warum so kompliziert?
Im Anhang ist eine von mehreren Möglichkeiten.

------------------
Gruß Pille

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bobo85
Mitglied
Student

Beiträge: 28
Registriert: 20.10.2011

erstellt am: 16. Mai. 2012 11:26

<-- editieren / zitieren -->

Unities abgeben:

danke für die schnelle Antwort. Leider hast du das Bsp. in einer neueren Version gespeichert die ich nicht öffnen kann. Ich hab nur die 2010er Version.
Aber den ausgetragenen Schnitt hab ich jetzt hinbekommen. Ich hatte fälschlicher Weise eine Mittellinie und keine normale Linie als Pfad gewählt.
Aber sollten Bohrungen auch möglich sein würde mich das trotzdem noch interessieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pi-design
Mitglied
Design Engineer

Beiträge: 950
Registriert: 09.08.2002

WIN 10 / 64bit
SWX 2018 SP5 64 Bit
MS Office 2013
HP Z420
Intel Xeon E5-1620 3,66GHz
16 GB RAM
2x HP LA2405wg (24")
NVIDIA Quadro 2000
Space Explorer

erstellt am: 16. Mai. 2012 12:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bobo85

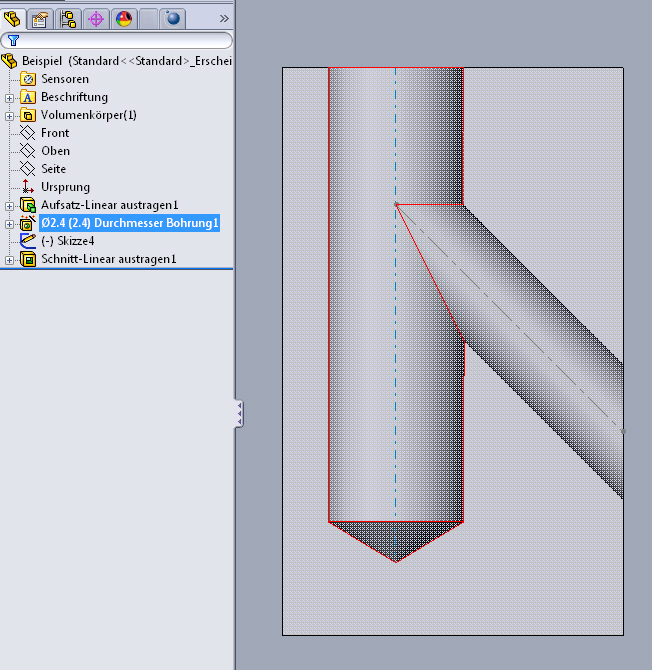

Vielleicht hilft Dir der Screenshot weiter

Eine 3D-Skizze brauchst Du nicht.

------------------
Gruß Pille

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

Null Komma Nix
Mitglied

Senden Sie eine Private Message an Null Komma Nix

Schreiben Sie einen Gästebucheintrag für Null Komma Nix

Beiträge: 28
Registriert: 10.05.2012

erstellt am: 16. Mai. 2012 14:15

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bobo85


Moin,

auf deiner Linie eine Ebene erstellt (Linie und Endpunkt gewählt),
die Bohrung auf der Ebene plaziert, Endbedingung gewählt.
Ich mußte allerdings den Punkt in der Plazierungsskizze auf die Achse deiner Linie nachträglich plazieren. Geht aber.

Grüße
P.S. Ich hoffe der Screenshot kommt auch an...

------------------
Ich hätte da gerne ein Problem...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
