Thema: Solid Works 2011 nicht senkrechte Projektion (3112 mal gelesen)
|
schottric
Mitglied
Stud. MB
   Beiträge: 7
Registriert: 15.05.2012 Win 7, SW 2012
|
erstellt am: 15. Mai. 2012 08:42  <-- editieren / zitieren -->   Unities abgeben:
Liebe Forenmitglieder, ich sitze noch nicht so lange am CAD, daher entschuldigt bitte meine Unwissenheit. Ich möchte in Solid Works 2011 einen Punkt auf einer Ebene nicht senkrecht auf eine andere Ebene projizieren. Hört sich etwas verwirrend an, deshalb ein Screenshot im Anhang. Würde mich freuen, wenn mir jemand helfen könnte. Viele Grüße
schottric Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Alexx2
Mitglied
design engineer
Beiträge: 950
Registriert: 25.10.2010 SWX2020SP5.0
Win10X64
|
erstellt am: 15. Mai. 2012 08:52 <-- editieren / zitieren --> Unities abgeben: Nur für schottric
|
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 15. Mai. 2012 09:18 <-- editieren / zitieren --> Unities abgeben: Nur für schottric
|
schottric
Mitglied
Stud. MB
Beiträge: 7
Registriert: 15.05.2012 Win 7, SW 2012
|
erstellt am: 15. Mai. 2012 09:37 <-- editieren / zitieren --> Unities abgeben:
Hallo, vielen Dank für die Tips!
@Alexx2: Die 3D-Skizze muss ich mal ausprobieren, hier habe ich noch keine Erfahrungen. Sind damit Projektionen mit beliebigen Winkeln möglich?
@T.C.: Die Hilfslinie verläuft bereits im gewünschten Winkel nach oben und wurde entsprechend auf eine Ebene gelegt. Mir geht es darum, den oberen und unteren Punkt auf der "Z-Achse" zu referenzieren. Vielen Dank & Grüße
schottric Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 15. Mai. 2012 09:54 <-- editieren / zitieren --> Unities abgeben: Nur für schottric
Hallo, mit 3D-Skizze wäre ich etwas vorsichtig, da kann man viel drin machen, hat damit vielleicht mehr Potenzial, auch für Fehler, die dann keiner mehr findet ....  ich würd folgendes vorschlagen:
wenn senkrecht zu Zielskizzenebene: Kante übernehmen (ok, hier nicht gewünscht)
wenn senkrecht zur Ursprungsskizze: Einfügen, Kurve projiziert (könnte hier passen)
wenn beliebige Richtung: evtl Fläche extrudiert (geht mit Richtungsvektor, wenn ich nicht irre), Schnittkurve mit Zielebene, dann Flächenkörper ausblenden oder löschen (Feature "Körper löschen")
Wenn du zwingend die einzelnen Punkte brauchst, dann kommt auch die 3D-Skizze in Frage. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schottric
Mitglied
Stud. MB
Beiträge: 7
Registriert: 15.05.2012 Win 7, SW 2012
|
erstellt am: 15. Mai. 2012 16:57 <-- editieren / zitieren --> Unities abgeben:

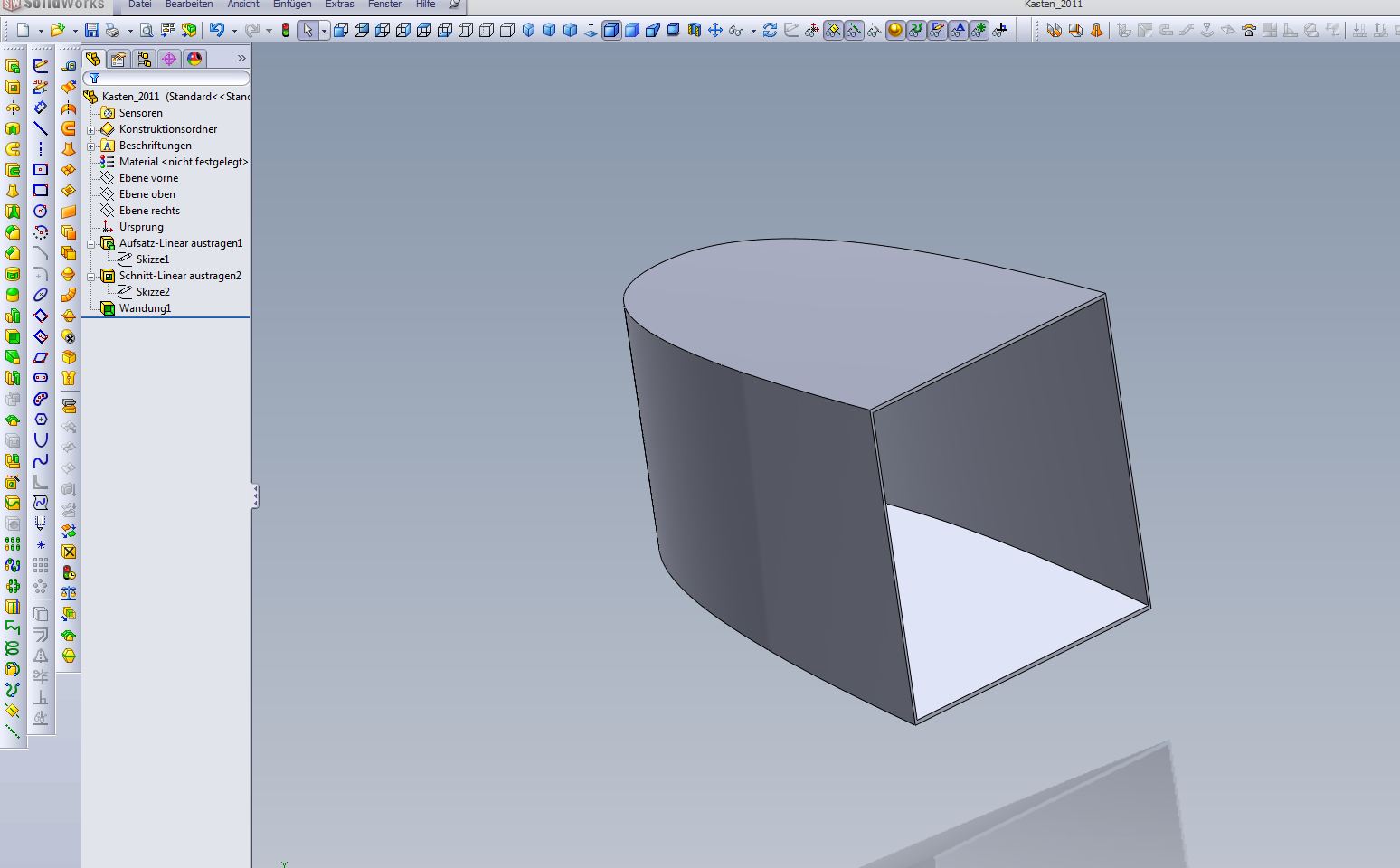

Vielen Dank für Eure Hilfe. Leider komm ich trotzdem nicht weiter, auch nicht mit der Schnittkurve. Vielleicht gehe ich das Problem auch völlig falsch an… Anbei eine Skizze von dem, was ich eigentlich konstruieren muss. Vielleicht geht das auch einfacher? Viele Grüße
schottric Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 15. Mai. 2012 17:10 <-- editieren / zitieren --> Unities abgeben: Nur für schottric
Hallo schottric, warum nicht einfach aus vollem Volumen modelliert , zurechtgeschnitten und dann Wandung benutzt
Grüße Andreas
(Wenn das mal in Blech enden soll auch mit Blech arbeiten ausgeformte Biegung heißt da das Stichwort) ------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 15. Mai. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
