Thema: Wie schneide ich Elemente an einer Hauptebene? (1461 mal gelesen)
|
buschihh Mitglied Dipl.-Ing.
Beiträge: 88 Registriert: 03.05.2004 SW 2012 SP4
|
erstellt am: 21. Apr. 2012 12:43 <-- editieren / zitieren --> Unities abgeben:
Hallo Forum Und wieder vermutlich eine Kleinigkeit, aber nach gut 2 Stunden Probieren habe ich es nicht hin bekommen. Ich habe Linien (in einer 3D-Skizze), die ich über die "Ebene vorne" hinaus gezogen habe. Sozusagen in -Z. Ich möchte diese Linien jetzt genau auf die "Ebene vorne" trimmen. Bloß wie?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 21. Apr. 2012 12:50 <-- editieren / zitieren --> Unities abgeben: Nur für buschihh
|
buschihh Mitglied Dipl.-Ing.
Beiträge: 88 Registriert: 03.05.2004 SW 2012 SP4
|
erstellt am: 21. Apr. 2012 13:35 <-- editieren / zitieren --> Unities abgeben:
Hi, funktioniert nur bei den langen Linien, die senkrecht auf der Ebene stehen und nicht mit einer Spline Linie verbunden sind. Geh doch bitte mal in meiner Datei zu den Stummel auf der linken Seite. Wenn ich dort Deinen Weg nach vollziehe, gibt es Probleme. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 21. Apr. 2012 15:15 <-- editieren / zitieren --> Unities abgeben: Nur für buschihh
Hi, Zitat: Original erstellt von buschihh: Hi,.... Geh doch bitte mal in meiner Datei zu den....
wenn es so einfach wäre. Daher vernünftige Screeshoots, die alle begutachten können (einer wie ich z,B. ). Zu Deinem Problem: wenn es nicht funktioniert, dann ist die Linie noch zusätzlich "festgemacht" - hier einfach Linie anklicken und die angezeigten Beziehungen analyzieren. Geht nicht, gibts nicht. G. thomas
------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
buschihh Mitglied Dipl.-Ing.
Beiträge: 88 Registriert: 03.05.2004 SW 2012 SP4
|
erstellt am: 22. Apr. 2012 12:14 <-- editieren / zitieren --> Unities abgeben:

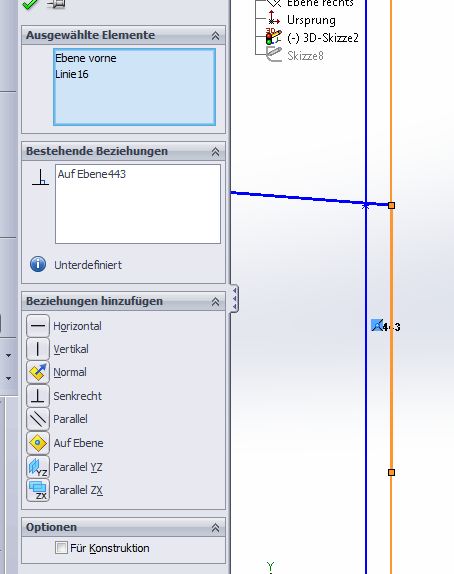

Hi Myca, ich hoffe das die Screen Shots es jetzt richtig zeigen. Ich habe also alle Eigenschaften der Linie (s. Bild Linieneigenschaften) gelöscht. Dann habe ich den Endpunkt der Line auf die Ebene gestellt (s. Bild Auf Ebene Endpunkt) mit dem Ergebnis, dass die Linie komisch nach unten ging. Dann habe ich die Ganze Linie auf die Ebene gestellt mit dem Ergebnis s. Bild Auf Ebene ganze Linie. Was habe ich falsch gemacht? Gruß, Buschihh Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 22. Apr. 2012 12:44 <-- editieren / zitieren --> Unities abgeben: Nur für buschihh
Hi, und jetzt ist alles klaar - ein Punkt setzen ( auf Ebene und auf Linie) - somit hast Du den Durchstosspunkt. Da dran malst Du irgendeine kurze Linie (hilfs) und dann nimmst Du die "Schere". Andere, elegantere Version ist die hier - Deine Linie endet an einem (existierenden) Punkt. Somit ist eine Beziehung ( linie - Punkt) kolinear möglich. Aber! - der Punkt muß FEST (volldefiniert) sein. Und das Wort (Volldefiniert) und seine Bedeutung solltest Du verstehen und Dir immer zu Nutze machen. G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
buschihh Mitglied Dipl.-Ing.
Beiträge: 88 Registriert: 03.05.2004 SW 2012 SP4
|
erstellt am: 22. Apr. 2012 13:12 <-- editieren / zitieren --> Unities abgeben:
Hallo Myca, der erste Weg hat funktioniert. Den zweiten Weg habe ich nicht verstanden. Aber nochmal grundsätzlich die Frage (weil so würde ich es in Rhino lösen): kann ich nicht eine Oberfläche genau auf die Ebene Vorne legen könnte und alles was an Linien durch diese Oberfläche geht wird abgeschnitten? Wenn ja, wie geht das? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 22. Apr. 2012 13:51 <-- editieren / zitieren --> Unities abgeben: Nur für buschihh
Hallo, wie schon gesagt, @Thomas gib den Endpunkten der Linien die Beziehung auf Ebene Vorne . Grüße Andreas
------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 22. Apr. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 22. Apr. 2012 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für buschihh
Hallo, Du mußt schon den Unterschied begreifen: - Konstruktionselemente (in Skizzen) sind Linien, Bögen, Splines, Punkte etc.. Die können nur durch Konstruktionselemente getrimmt werden ( oder z.B. bis zur Fläche verlängert werden). - Körper (auch Oberflächenkörper) oder nur Flächen sind eine "Ebene" höcher - sind eben aus Skizzen enstanden. Das, was Du vorhast, kannst Du nur in Skizzen erledigen. Ein Beispiel dabei (der FIXIERTE Punkt liegt auf der ursprunglichen Linie). G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
buschihh Mitglied Dipl.-Ing.
Beiträge: 88 Registriert: 03.05.2004 SW 2012 SP4
|
erstellt am: 22. Apr. 2012 14:33 <-- editieren / zitieren --> Unities abgeben:
Hi, dann werde ich den Unterschied annehmen, aber begreifen werde ich Ihn nicht. Ich begreife, dass Linien, Bögen, Splines und Punkte Kunstruktionselemente sind. Check! Aber das man Konstruktionselemente nur durch Konstruktionselemente trimmen kann, kann man doch nur annehmen und nicht begreifen, oder? Wenn ich also eine Fläche habe, die ich aus z.B. vier Kanntenlinien erstellt habe, warum sollte ich eine fünfte Linie, die z.B. mittig durch die Fläche durch geht, nicht direkt an der Fläche abschneiden können? Ist das eine physikalische Regel oder einfach eine Funktion, die SWX nicht kann? Und widersprichst Du Dir hier nicht selbst? " Konstruktionselemente (in Skizzen) sind Linien, Bögen, Splines, Punkte etc.. Die können nur durch Konstruktionselemente getrimmt werden ( oder z.B. bis zur Fläche verlängert werden). Nächster Satz Körper (auch Oberflächenkörper) oder nur Flächen sind eine "Ebene" höcher " Wenn ich also bis zu einer Fläche verlängern kann, dann kann ich auch an einer Fläche wegschneiden, oder? Und Flächen sind doch keine Konstruktionselemente, oder jetzt doch? Sorry, bitte nicht angegriffen fühlen, Myca. Ist absolut nicht meine Intention. Ich versuche nur selbstständig mir selbst gestellte Aufgaben zu lösen, in dem ich darüber nachdenken und dadurch auf eine Lösungen zu kommen. Erst dann gehe ich hier ins Forum. Doch wenn mir die Lösung nicht einleuchtet, dann muss ich nachfragen.
