Thema: Bauteil drehen (4304 mal gelesen)
|
Sosnja
Mitglied
Bauzeichnerin/ Technische Zeichnerin
   Beiträge: 207
Registriert: 02.10.2007 AutoCAD MEP 2014
Solid Edge ST5
Inventor
|
erstellt am: 17. Apr. 2012 16:29  <-- editieren / zitieren -->   Unities abgeben:

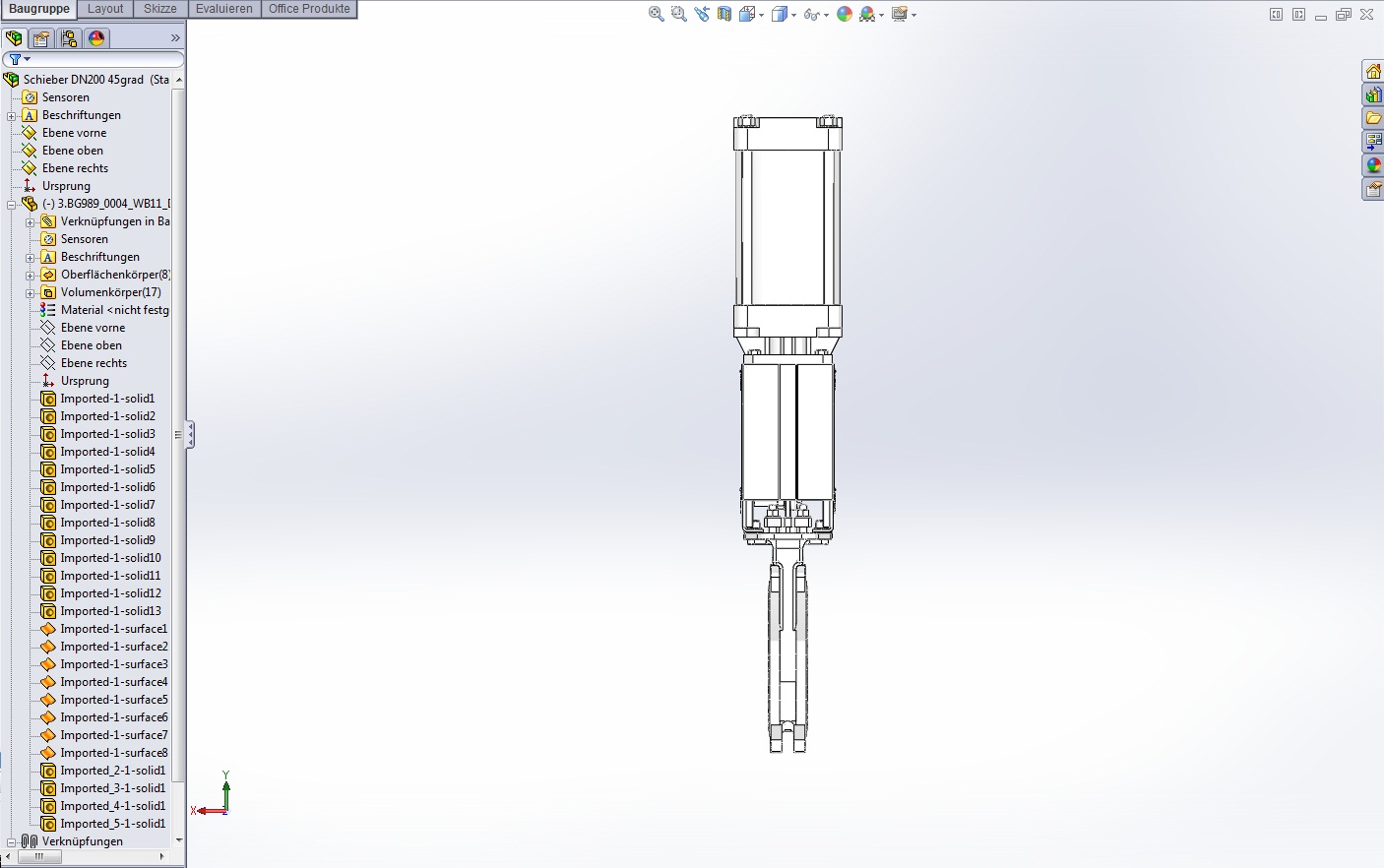

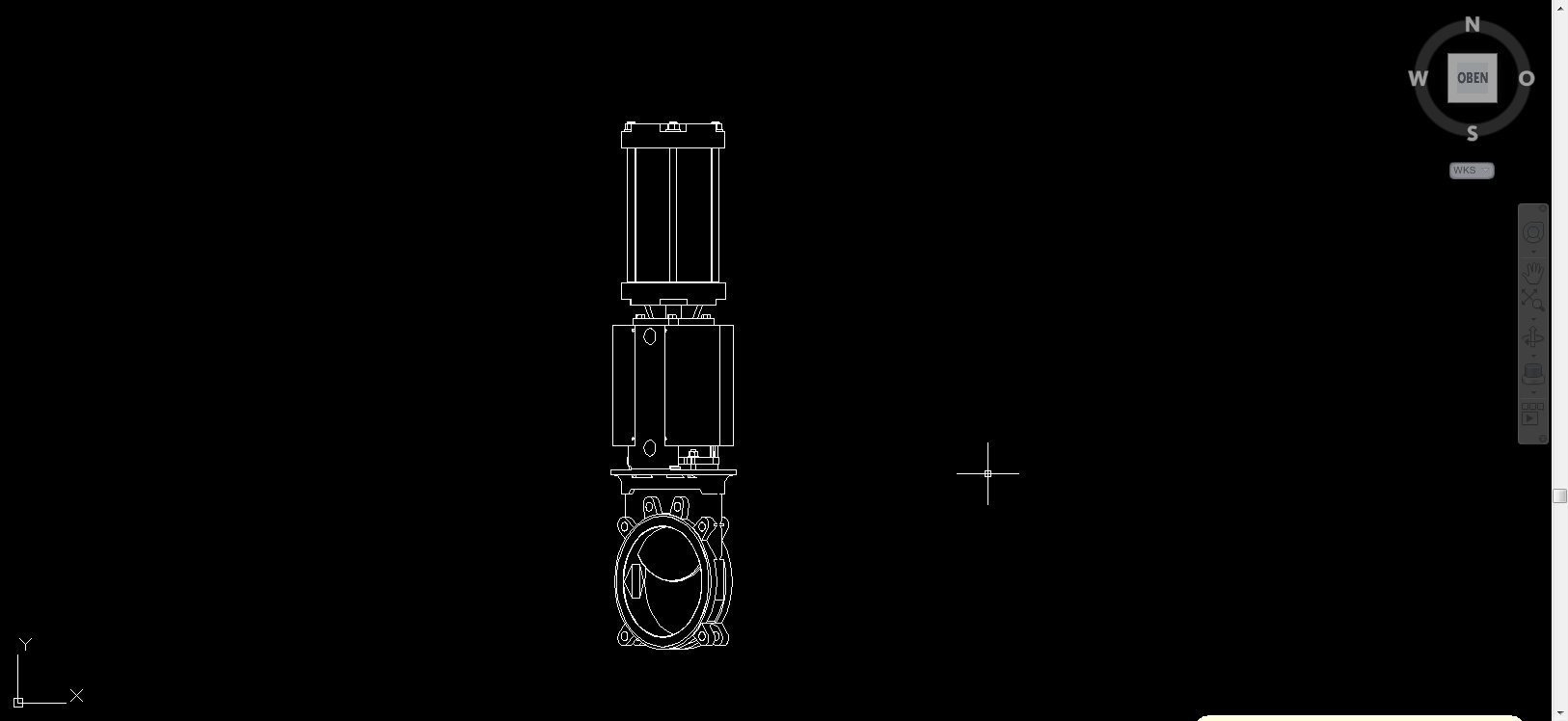

Hallo, ich benutze SolidWorks noch nicht so lange und verzwefel grade an einer wahrscheinlich sehr einfachen sache. Ich habe ein Bauteil (Pneumatik Schieber) den ich als dwg in 45° gedreht brauche.
Jetzt habe ich den Schieber in Solid geöffnet und wollte ihn einfach mal um 45° drehen .. und dann mit der Zeichnung als dwg abspeichern.
Aber das klappt nicht :-( gibt es da einen Trick? PS.: ich füge den nicht hier ein weil ich nicht weiss ob ich den einfach so ins Netz stellen darf.. ich hatte das Problem aber auch schon bei Rohrbögen die ich in verschiedenen Ansichten brauchte. Danke!
Gruß Sonja Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1384
Registriert: 20.12.2003 SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 17. Apr. 2012 16:38 <-- editieren / zitieren --> Unities abgeben: Nur für Sosnja
Hallo Sonja, wenn es nur um die zeichnerische Darstellung geht, dann drehe doch
einfach die Zeichnungsansicht um 45°. Dazu Ansicht selektieren und in
der Head-up-Leiste (die, die im Grafikbereich liegt) das Drehsymbol
wählen. ------------------
==========
Gruß
Andreas
========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sosnja
Mitglied
Bauzeichnerin/ Technische Zeichnerin
Beiträge: 207
Registriert: 02.10.2007 AutoCAD MEP 2014
Solid Edge ST5
Inventor
|
erstellt am: 17. Apr. 2012 16:48 <-- editieren / zitieren --> Unities abgeben:
ich habe jetzt die Ansicht von der seite ausgewählt aber kann das nicht um 45° drehen sondern nur so ungefähr.. kann keinen winkel eingeben Ich denke wahrscheinlich grade total falsch und kompliziert  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1384
Registriert: 20.12.2003 SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 17. Apr. 2012 16:52 <-- editieren / zitieren --> Unities abgeben: Nur für Sosnja
|
Sosnja
Mitglied
Bauzeichnerin/ Technische Zeichnerin
Beiträge: 207
Registriert: 02.10.2007 AutoCAD MEP 2014
Solid Edge ST5
Inventor
|
erstellt am: 17. Apr. 2012 16:57 <-- editieren / zitieren --> Unities abgeben:
|
ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1384
Registriert: 20.12.2003 SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 17. Apr. 2012 17:00 <-- editieren / zitieren --> Unities abgeben: Nur für Sosnja
Du musst in der Z E I C H N U N G die Ansicht drehen Im Modell würde es auch mit den Pfeiltasten klappen, aber dir geht es doch nur um das Ergebnis in der Zeichnung oder??? ------------------
==========
Gruß
Andreas
========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sosnja
Mitglied
Bauzeichnerin/ Technische Zeichnerin
Beiträge: 207
Registriert: 02.10.2007 AutoCAD MEP 2014
Solid Edge ST5
Inventor
|
erstellt am: 17. Apr. 2012 17:02 <-- editieren / zitieren --> Unities abgeben:
|
Sosnja
Mitglied
Bauzeichnerin/ Technische Zeichnerin
Beiträge: 207
Registriert: 02.10.2007 AutoCAD MEP 2014
Solid Edge ST5
Inventor
|
erstellt am: 17. Apr. 2012 17:04 <-- editieren / zitieren --> Unities abgeben:
|
ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1384
Registriert: 20.12.2003 SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 17. Apr. 2012 17:09 <-- editieren / zitieren --> Unities abgeben: Nur für Sosnja
Dann wird es etwas komplizierter: Lege dir die Draufsicht auf das Blatt und erzeuge eine Hilfsansicht, indem du eine Linie unter
45° in dieser Ansicht erzeugst und diese dann als Referenzkante nutzt. Ist in der SWX -Hilfe
ganz gut erklärt. ------------------
==========
Gruß
Andreas
========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 17. Apr. 2012 17:31 <-- editieren / zitieren --> Unities abgeben: Nur für Sosnja
 Hi, oder erstelle im Model eine um 45° gedrehte (passende) Ebene, die anklicken und "normal auf", Space drücken und mit Namen abspeichern. Diese Ansicht kannst Du dann in der Zeichnung abrufen. G.  thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
