Thema: Alternativpositions-Ansicht Linien als DWG - Problem (1680 mal gelesen)
|
Gill
Mitglied
Konstrukteur
   Beiträge: 40
Registriert: 29.06.2005 Solid Works 2010SP4 Professional.
Intel Core7CPU 930 2,9Ghz.
6GB RAM.
NVIDIA Quadro FX1800.
Windows 7
|
erstellt am: 05. Apr. 2012 08:44  <-- editieren / zitieren -->   Unities abgeben:
Hallo, habe das Forum schon durchsucht und leider keine Lösung gefunden. Beim speichern einer Zeichnungsdatei als DWG werden die Alternativansichten immer auf den gleichen Layer gelegt, wie die Geometrielinien.
Gibts da eine Lösung, damit die Alternativansichten als Phantomlinien im DWG dargestellt werden?
Gruß
Gill Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jörg_B
Mitglied
Staatlich geprüfter Techniker Maschinenbau
Beiträge: 96
Registriert: 24.03.2003 Beruf<P>Solid Works 2011 SP 5<P>Windows 7
Intel Q6600, 3GB Ram
FX 1500 / 6.14.10.9163<P>Privat
Alibre 11 Standard
HP dv 9700
AMD Turion 64 X2, 2GB Ram
NVIDIA GForce 8400M GS
|
erstellt am: 05. Apr. 2012 09:54 <-- editieren / zitieren --> Unities abgeben: Nur für Gill
Hallo Gill, mit dem "Export" von Phantomlinien scheint SWX ein Problem
zu haben. Hier im Forum wurde das auch schon behandelt
(suche mal nach "Abbildungsdatei"). Wir haben das selbe Problem und bearbeiten die DWG nocheinmal nach.
Ist bei uns nicht dramatisch, da nur wenig Linien. Viel Glück ------------------
Gruß vom Oberrhein Jörg  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gogoslav
Mitglied
Maschinenbautechniker
Beiträge: 804
Registriert: 24.03.2005 WIN 10 x64 Enterprise
SWX 2020 SP5.0
SWX 2021 SP5.1
SWX 2022 SP5.0
SWX 2023 SP0.1
Visualize Prof
PDM Prof 2023 SP0.1
HP ZBook17 G5
Nvidia Quadro P3200
64 GB RAM
Xeon 4,6 GHz
|
erstellt am: 05. Apr. 2012 11:31 <-- editieren / zitieren --> Unities abgeben: Nur für Gill

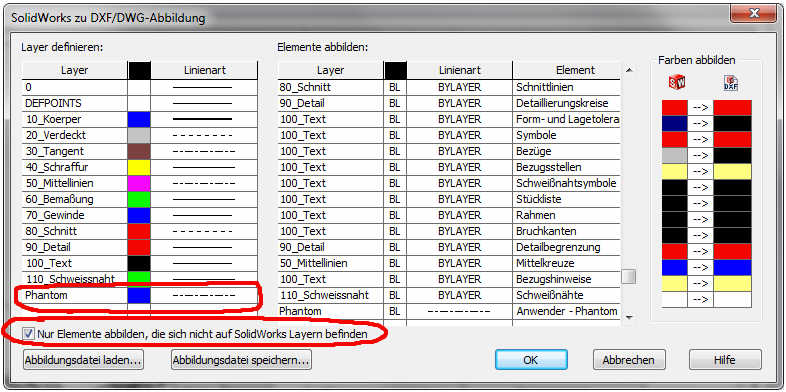

Hallo Gill, ja das geht über die Abbildungsdatei UND einer Layerdefinition in SWX  : - Layer in SWX Zeichnung anlegen (z.B. Phantom) - Alle Teile die zum Phantom gehören anklicken und über RMT Komponentenlinien zum Layer Phantom definieren - Speichern unter *.dwg mit Option Abbildungsdatei - dort entsprechend Layer definieren, die Du haben möchtest UND den Haken setzen (siehe Abbildung) Jetzt sind im DWG die Phantomlinien dargestellt. That´s it  Schöne Ostern
------------------
Papa 2005 u 2007
Gib jedem Tag die Chance, der schönste Deines Lebens zu werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
