Guten Morgen SolidWorks Erfahrene,
mein name ist Nils und ich bin dualer Student im Photovoltaik-Sektor.
Wir bauen Prozessanlagen und haben bis jetzt die ganze Verrohrung von Hand vorgenommen (Rohrsegmente einzelnt erstellt etc.).
Größtenteils verrohren wir mit Kunststoffrohren, PP-G, PVDF und ECTFE, teilweise aber auch Edelstahl.
Für meinen Bericht soll ich nun untersuchen, ob und wie wir das SolidWorks Routing bei uns nutzen können.
Ich habe mich jetzt gut 3 Wochen mit dem Piping beschäftigt und würde sagen, dass ich einigermaßen Fitt darin bin.
Allerdings habe ich noch ein par spezielle Fragen:
1. Ist es Möglich eine Rohrleitung zu trennen? Man stelle sich eine Rohrleitung vor wo sich in der Mitte ein Verschraubung befindet.
  Lässt sich dann aus der einen Leitung, 2 machen? Also 2 Leitungsbaugruppen. (Meine erste Vermutung ist mal, dass es nicht geht.)
2. Kann ich meine Rohre und Fittinge so konfiigurieren, dass sie von der Wandstärke her immer zueinander passen?
  In meinem Fall habe ich zwei Rohre DN20x1,9 und DN20x2,8. Stellen wir uns nun auch T-Stück vor, welches diese beiden Konfigurationen aufweist.
  Gibt es dann ein Befehl für die Konfiguration, dass wenn ich das DN20x1,9 Rohr benutze mir nur den passenden Fitting vorschlägt?

Das wäre es erst mal so weit. Schon mal vielen für eure Hilfe.
Gruß
Nils


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
ich habe gerade viel zu tun, deshalb in Kürze:
- Leitungen trennen in 2 Baugruppen geht so nicht. Allerdings gibt in seit SWX2012 die Möglichkeit, sie logisch in "Spulen" (m.E. schlecht gewählter Begriff) zu trennen. Dann handhabt sie SWX, wie zwei separate Leitungen.
- Der Nenndurchmesser ist immer die erste Zuordnungs-Größe bei der automatischen Filterung/Auswahl der passenden Komponenten. Über die "Spezifikation" kann nach einem weiteren Kriterium - auch die Wandstärke - zugeordnet werden. Bitte verwende immer eine Textbezeichnung (S2,5) o.ä. für den Wert der Spezifikation, damit es keine Formatierungsprobleme gibt.

------------------
Einen schönen Gruß von Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank für deine Antwort.
Dann noch mal Geschwind eine Frage zu den Spezifikationen:
Das mit dem Nenndurchmesser ist mir soweit klar und funktioniert auch sehr gut. In meinem Rohr habe ich die Spalte (so war es im Handbuch beschrieben) "$prp@Spezifikation" hinzugefügt und in meinen Fittingen dann "Spezifikation@APunkt1" usw.
wert der Spezifikation ist bei mir "SDR11" und "SDR17", allerdings bekomme ich, wenn ich mein PP-Rohr DN20 mit der SDR 11 Spezifikation nehme
trotzdem beide Fittings vorgeschlagen.
Hier habe ich mal die vorläufigen Tabellen von dem Rohr und dem T-Stück hochgeladen:
https://docs.google.com/spreadsheet/ccc?key=0Asza-UiSPpEydDVHOTYzN1dScWh0cWF4WV9uWEMyZ0E

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So langsam geht es weiter vorran.
Ich habe jetzt gesehen, dass man, wenn man eine Leitung erstellt, in den Leitungseigenschaften unter "Parameter" einen Haken beim "Spezifikation verwenden" machen kann.
Dann schmeißt der schon mal alle Fittinge und Rohre raus, welche nicht (in meinem Fall) den passenden SDR Wert haben.
Wenn ich dann ein Fitting auf die Leitung ziehe schlägt er mir dennoch alle möglichen Konfigurationen zum passenden Durchmesser vor, jedoch sagt er, wenn ein anderer SDR Wert gewählt wird als was die Leitung hat, dass die Spezifikation abweicht.
Somit ist fürs erste mal alles im grünen Bereich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
alles im grünen Bereich klingt gut. Das die Konfigs beim Einfügen dennoch angezeigt werden, ist so ein bischen SolidWorks. Das Ausfiltern dieser Liste durch das Routing (und die da getroffenen Einstellungen/Selektionen) funktioniert nicht 100% - also nicht bange machen lassen...
Aber schön, wenn "Spezifikation" für dich funktioniert. Ist nur dann problematisch, wenn a.) kleinste Schreibfehler das Funktionieren verhindern, oder b.) ein kleines Rohr in ein großes Fitting gesteckt werden soll. Aber da hat man ggf. auch schon bei der Nennweite das Problem...

------------------
Einen schönen Gruß von Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kleine Rohre in große Fittinge kommt beim uns zum Glück nicht vor und dadurch, dass nur 1-2 Leute die Sache pfelgen werden und der Großteil der Tabellen über Skripte erzeugt werden, passieren da so gut wie keine Fehler (zumindest keine kritischen  ).
Ein Problem habe ich allerdings noch festgestellt, evtl. weißt du da ja auch was zu:
Bei meinem Test-Bogen habe ich für den D=20 drei Konfigurationen. Die Konfigurationen "komplett" und "einfach" kürzen das Fitting nur etwas.
Also habe ich bei den Leitungseigenschaften das Fitting mit der Konfig. "komplett" genommen um die maximale Kürzung zu erhalten.
Allerdings hat er mir, nachdem ich die Leitung beendet habe, den Bogen ohne Kürzung verbaut (siehe Komponenteneigenschaften).

Eine mögliche Lösung habe ich wohl schon gefunden (allerdings sollte das keine Endgültige sein):
Wenn man direkt nachdem man den Startfitting gesetzt in den Leitungssegmenteigenschaften (denn dort ist seltsamerweise auch der ohne Kürzung drin)
den Bogen mit der "kompletten" Kürzung auswählt, wird dieser auch verbaut.

Bis dahin
Nils

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Die nette Dame von der Hotline war sich auch nicht so ganz sicher woran das lag, evtl. weil die ganzen Namen über Funktionen erstellt wurde. (Was in dein Bespieldaten aber auch so ist)
Naja das Thema wäre dann erst mal abgehakt.

Jetzt noch eine andere Frage:

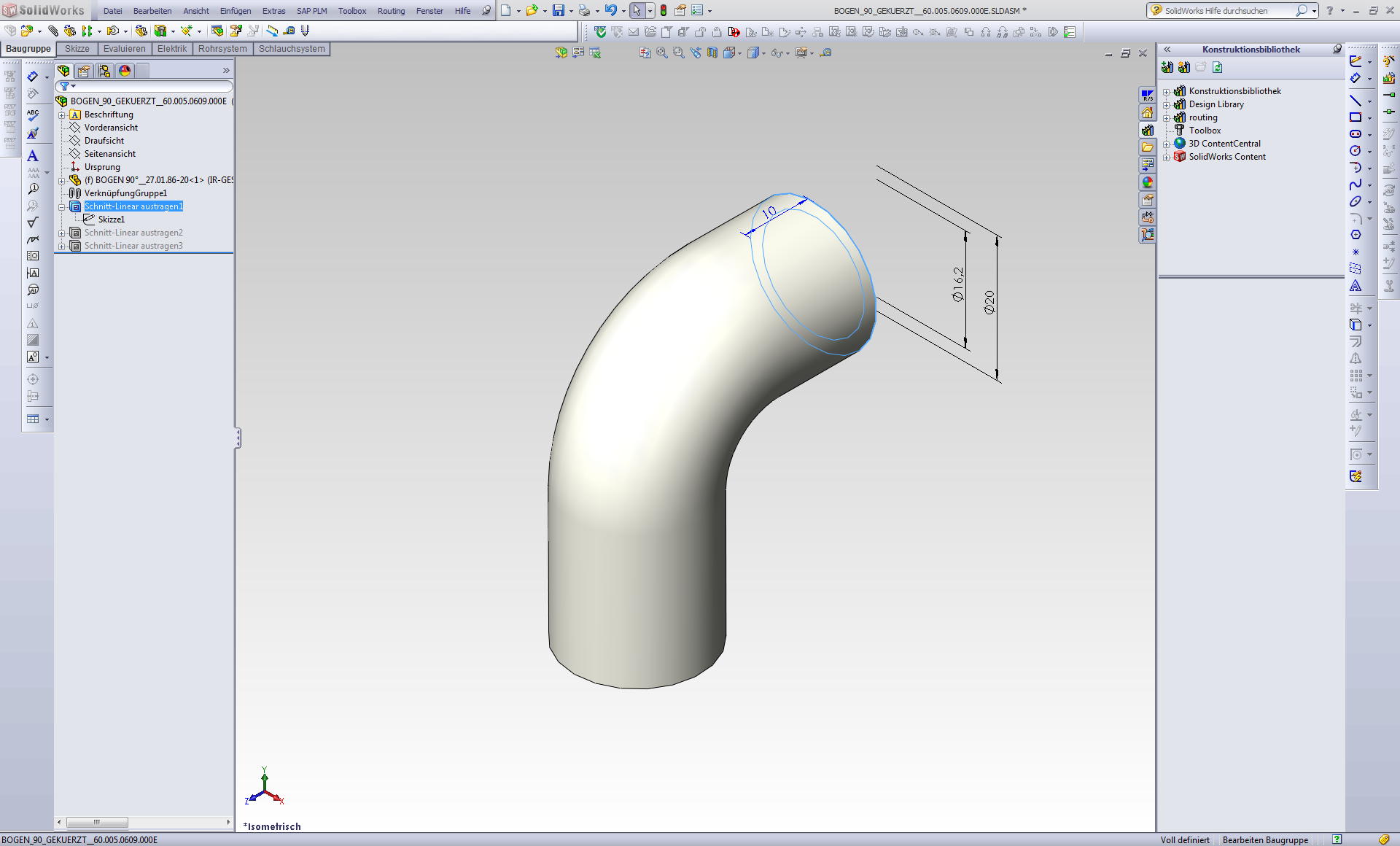

Ist es Möglich APunkte direkt in Baugruppen zu setzen, ohne das Part darunter mit einem APunkt zu versehen? In diesem Fall habe ich einen Normbogen aus unserem SAP geladen, welcher dann in einer Baugruppe mittels Baugruppenschnitt gekürzt wird.
Sinn daran ist es, dass man an Kaufteilen nicht rumpfuschen soll und ein gekürzter Bogen ließe sich nicht mehr als Kaufteil einspeichern.
Weiterhin nehmen wir dafür eine Baugruppe, dass nachher trotzdem der Normbogen auf der Stückliste erscheint damit die Leute in der Fertigung
direkt sehen um welches Teil es sich handelt.
Daher wäre es gut (sofern es überhaupt möglich ist) die APunkte irgendwie direkt in die Baugruppe zu packen, denn durch die Schnitte gehen diese Sonst verloren.

Grüße
Nils

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Wiplex:

Jetzt noch eine andere Frage:
Ist es Möglich APunkte direkt in Baugruppen zu setzen,

---

Ja. Routing -> Routing Werkzeuge -> Anschlußpunkt erstellen

Wenn das Maß für die Kürzung immer gleich ist, würde ich den Rohrbogen entsprechend konfiguieren und die entsprechenden Anschlußpunkte reinsetzen, dass macht die Sache einfacher.

Hat zwar nichts mehr mit der Frage zu tun, aber warum nicht biegen? Dann sparst Du zwei Schweißnähte.

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Ja. Routing -> Routing Werkzeuge -> Anschlußpunkt erstellen

---

Wenn ich das in Baugruppen anwende, will der einen bestehenden Anschlusspunkt haben.
Das Rohrsegment wo der gekürzte Bogen verwendet wird besteht eigentlich nur aus Fittings, die direkt aneinander geschweißt werden.
Zudem haben wir nicht die Mittel unsere Rohre zu biegen, bzw. die Leitungen werden ab und an von den Ausmaßen ziemlich groß / komplex.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So der akutelle Stand:
Heute morgen wurde beschlossen, dass wird das Routing vorerst nicht produktiv umsetzten werden. Es hat zwar viele gute Ansätze,
macht aber auch eine Probleme, SAP mal außen vor gelassen.
Immerhin ist die Idee mit der Konstruktionsbibliothek und den Vernküpfungsreferenzen gut, sodass dies immerhin etwas Erleichterung darstellt.
Gibt es eigentlich noch Drittanbieter-Addins fürs Routing? Ich habe mal wohl was gesehen, weiß aber nicht mehr wie es heißt.
Ferner müsste das dann speziell mit Kunststoff und SAP gut harmonieren.

Trotzdem Danke ich euch allen für eure Hilfe. Ich bleibe natürlich weiterhin aktiv im Forum und werde helfen wenn ich kann

Bis dahin
Nils

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

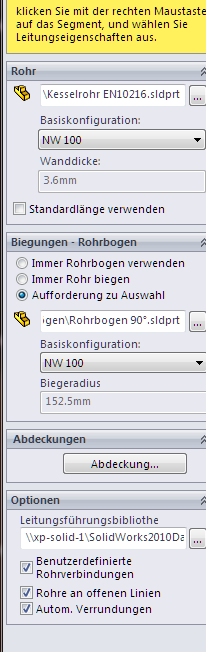

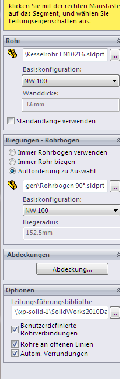

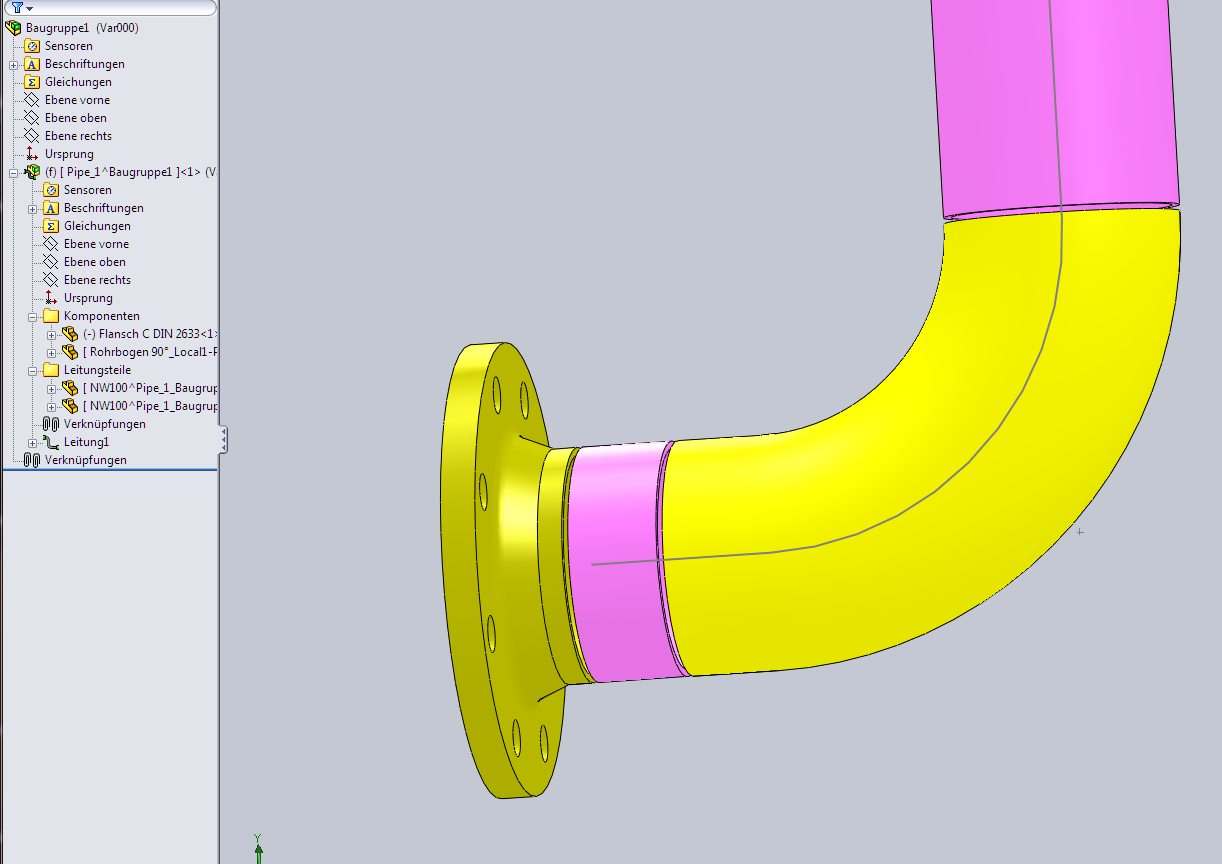

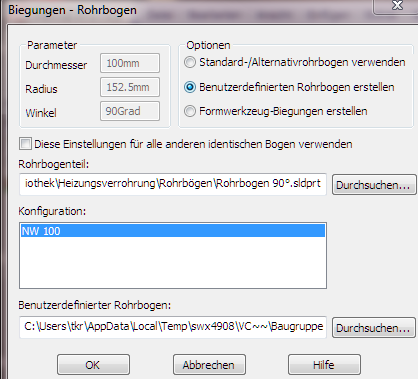

pipe1.PNG pipe2.PNG pipe3.PNG

Ich würde mit benutzerdefinierten Rohrbögen arbeiten. Diese werden ja vom Standard-Rohrbogen als virtuelles Teil in die Baugruppe rein kopiert und diesen kann man nach "gusto" manipulieren.

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---
