Hallo Leute,
kann mir jemand sagen, warum der meine super Leitkurve nicht nehmen will?

Grüße, Martin

------------------
Martin Millinger MartinM-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hallo martin,

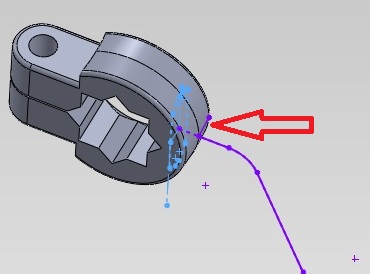

kann es sein (siehe Bild), dass die Linie noch einen Schnibsel einer anderen Linie daran hat?

Gruß Micha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich wage mich mal an eine Antwort

Als erstes würde ich das Feature "Aufsatz/Basis Austragen" Nehmen wenn die Form durchgehend gleich ist. Deine beiden Skizzen schauen auf jeden Fall ziemlich gleich aus.

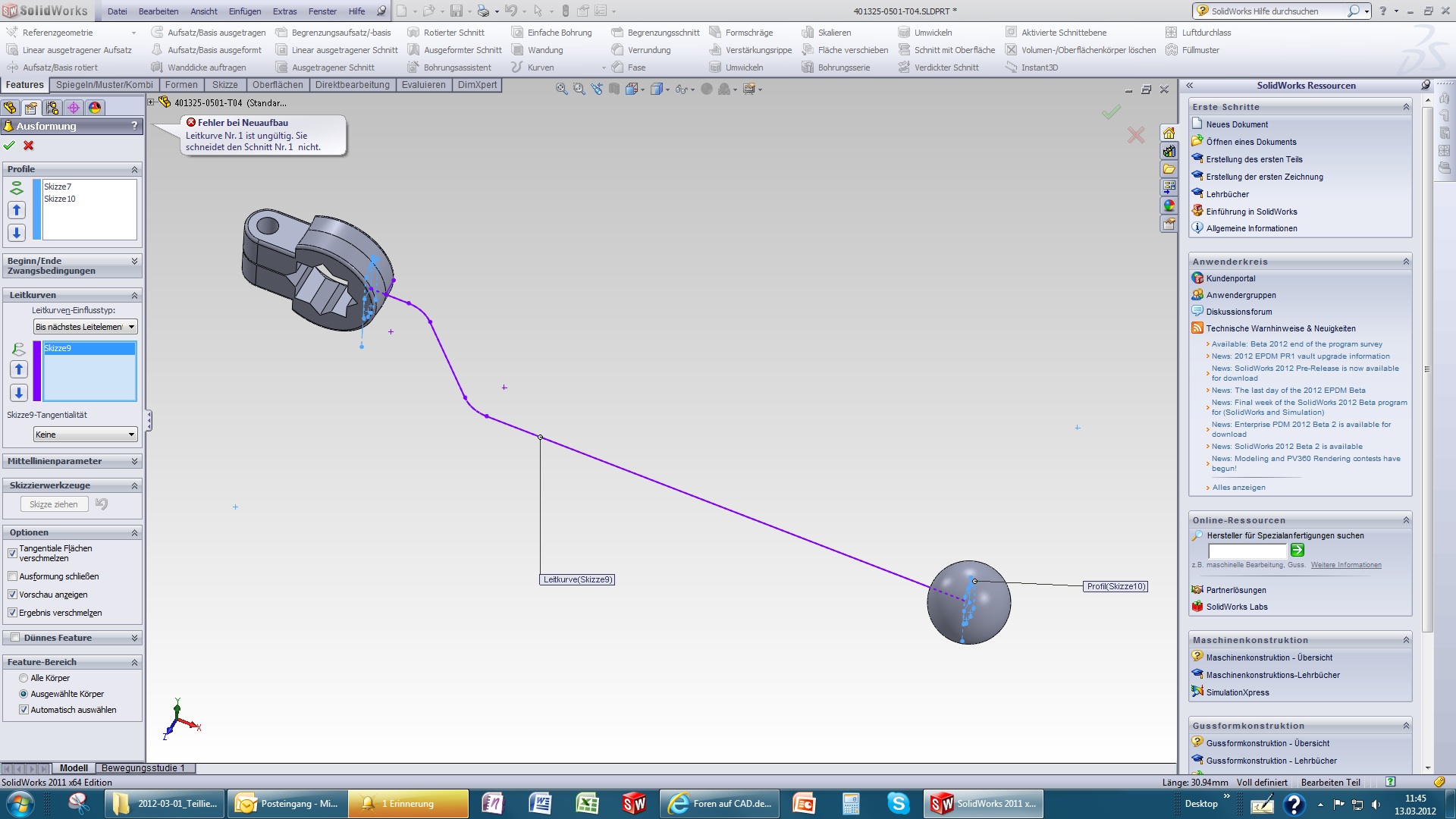

Als nächstes glaube ich zu erkennen das deine Skizzen aus Konstruktionslinien bestehen. Diese Linien Trägt er nicht aus. Oder Wie genau schaut die Skizze aus?? Lässt sich n bissl Schlecht erkennen.

Eventuell mal bessere Screens hoch laden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
kann es sein, dass es sich mit den abgehenden Linien in der Klemme beißt? Zum Einen geht die Linie zur Mitte und einmal zur Seite weg.
Zur Seite kann die Leitkurve dein Profil ja nicht erreichen.

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hab ichgrad noch entdeckt.

Sehe ich das Richtig das deine Leitkurve sich da Teilt????

Das Verursacht natürlich auch Probleme.

Die Leitkurve sollte eine durchgehende Linie sein von der nichts abgeht.

PS: Ich weis jetzt auch nicht ob Micha B. weiter oben, das gemeint hat.

[Diese Nachricht wurde von Marco83 am 13. Mrz. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

401325-0501-T04.zip

Hallo zusammen,
die Leitkurve geht von Mitte zu Mitte der Profilskizzen. Das was seitlich absteht ist eine Konstruktionsgeometrie.
Die Leitkurve ist an beiden Enden an die Profilgeometrie "angesteckt".
Grüße,
Martin

P.S.: die beiden Geometrien sind nicht gleich, aber geometrisch ähnlich.

.. hab das ding mal angehängt, falls Ihr Euch die Zeit nehmen könnt.

------------------
Martin Millinger MartinM-Design

[Diese Nachricht wurde von debUGneed am 13. Mrz. 2012 editiert.]

[Diese Nachricht wurde von debUGneed am 13. Mrz. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Martin,

lad mal hoch

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab ich grad getan, dank Dir!

------------------
Martin Millinger MartinM-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

401325-0501-T04_ak2011.SLDPRT

Hallo Martin,

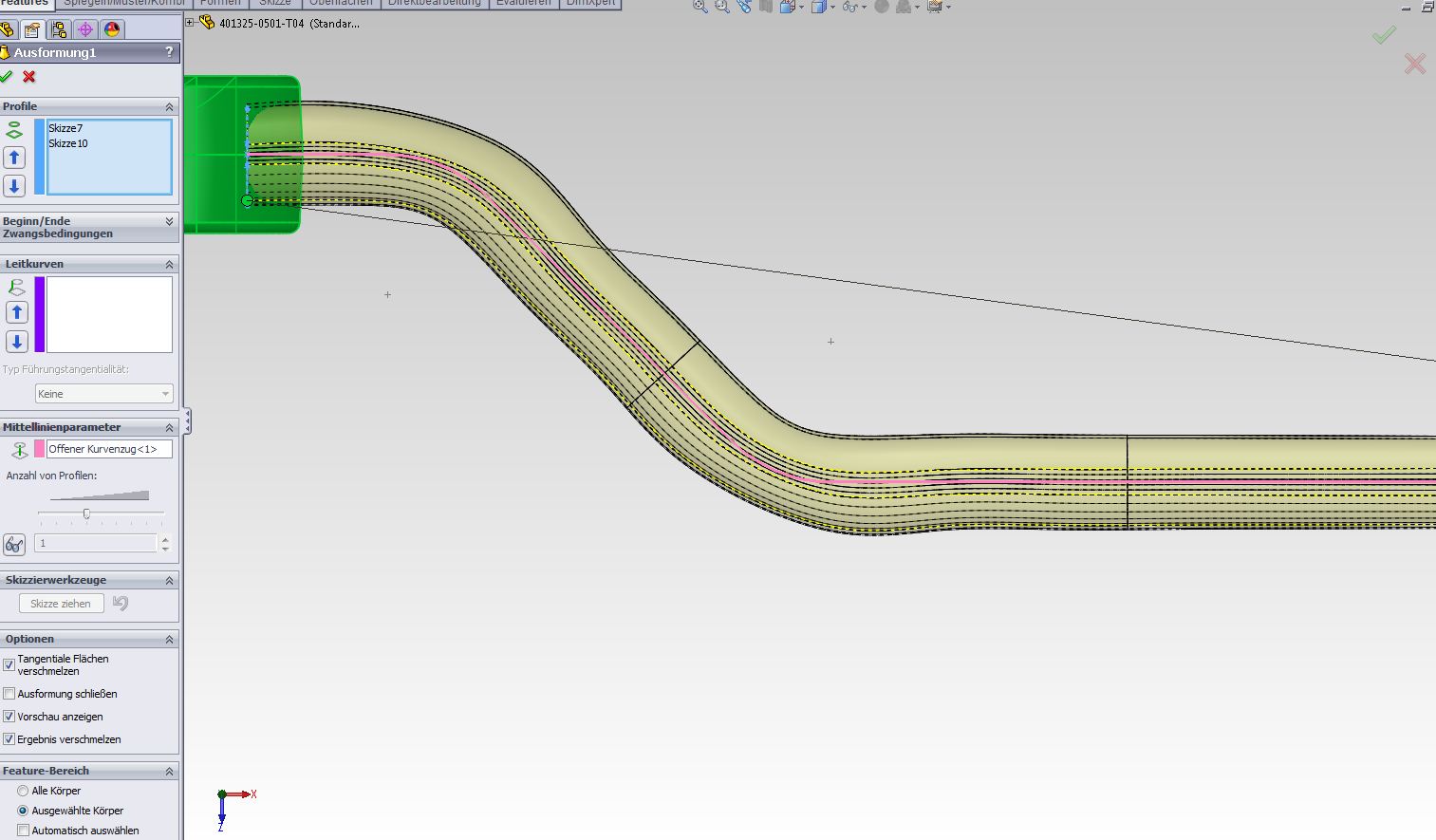

dein Stichwort heißt Mittellinie

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Andreas,
aha, sehr interessant. Ist es nur dann eine Leitkurve, wenn sie nicht in der Mitte des Profils angesteckt ist?
Warum weicht aber die Außerkontur von der Mittellinie ab?
Gruß, Martin

------------------
Martin Millinger MartinM-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Martin,

Du hast da eine Ausformung , keine Austragung entlang Bahn , vor Dir !

Die Buckel wirst Du nur mit weiteren Leitkurven , die die Außenkontur führen , in den Griff bekommen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

401325-0501-T04_ak_2_2011.SLDPRT

Hallo Martin,

so in etwa

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,
super, das schaut gut aus!
Danke!
Gruß, Martin

------------------
Martin Millinger MartinM-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

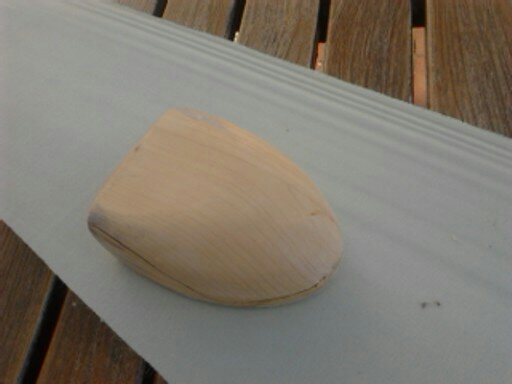

habe auch ein Problem mit Auformungen. Seit Wochen drehe ich mich im Kreise. Es soll eine Tiefziehform werden. Unter Seite flach, oben wie auf dem Bild. Es geht erst mal nur um das Prinzip. Ich kriege einfach keine zwei oder mehrere Leitlinien hin.
Gruß
Reinhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_023807_1.JPG AusformungmitLeitkurven2011.SLDPRT

Hallo Reinhard,

herzlich willkommen auf CAD.DE

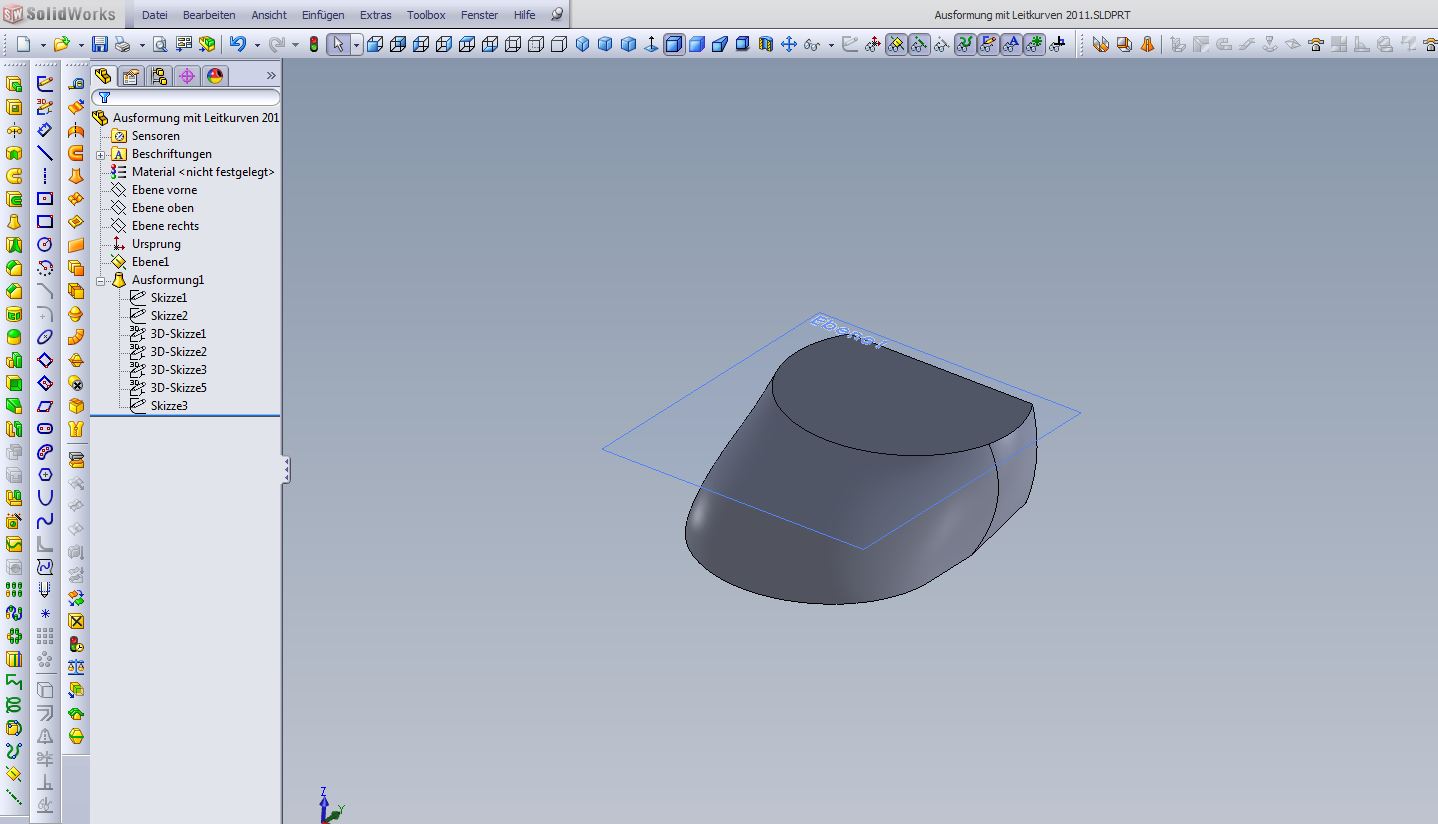

kleines Beispiel im Anhang , grob nach Deinem Bild

Für genauere Sachen müssen Maße her.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Caddix,
und willkommen im Forum.
Seit Wochen? Hätte man da nicht schon ein Lehrbuch durcharbeiten können, in dem die Vorgehensweise erklärt wird? Nur so ein Gedanke...

Und jetzt die Hilfe:
- Ausformen arbeitet mit mehreren, mindestens 2 geschlossenen Profilen.
- Den Formübergang von einem zum anderen Profil kann man über Startbedingungen steuern.
- Sollte aber der Verlauf der entstandenen Oberfläche nicht wie gewünscht sein, so kommen Leitkurven ist Spiel.
- Leitkurven wollen die zu erstellende Oberfläche des Körpers steuern. Dazu ist es zwingend, das diese an den Profilen "hängen", sprich diese treffen. Sonst gäbe es einen Widerspruch zwischen Profilen und Leitkurven.
- Hier in diesem Post wurde zwar von Leitkurven gesprochen; am Ende wurde aber diese Option nicht genutzt, sondern die Steuerung der Mittellinie. Das darfst du bitte nicht verwechseln!

So viel zur Theorie...

Wenn dir ein Körper gelingt, er aber nicht so aussieht, wie du möchtest, sind wir zumindest einen Schritt weiter. Dann sehen wir weiter...

------------------
Einen schönen Gruß von Heiko

[Diese Nachricht wurde von Heiko Soehnholz am 16. Mrz. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
Danke für die schnelle Hilfe.
ich habe mit div. online Hilfen gearbeitet. Ich bin bestimmt nicht der Lesefaule. Was gibt es für empfehlenswerte Literatur zum Einstieg?
Ich habe 3 Skizzen. Eine mit dem Anfangsprofil, eine mit dem Endprofil.
Zwischen diesen eine für die Leitkurven. (Da liegt vermutlich mein Problem). In einer Ansicht sieht es aus, als trifft die Leitkurve das Profil, aus einem anderen Blickwinkel tut sie es aber nicht. Ich mache bestimmt einen Grundsatzfehler.
Gruß
Reinhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

lad mal hoch

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil1.SLDPRT

Hallo,
im Anhang die "Zeichnung". Ich bin noch meilenweit von einer bemaßten Zeichnung entfernt. Es geht erst mal um das Verständnis überhaupt. Das Teil wird in der planen Grundfläche 140x 100 mm. 50 mm hoch. Breitseite oben fast eben. Die beiden Ausgangsskizzen sollte ich sicher, wie im Beispiel, oben und unten wählen, nicht wie bei mir, auf den Stirnseiten.
Gruß
Reinhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil1.SLDPRT

Entschuldigung, falsche Datei jetzt die aktuelle,
die beiden Linien sollten die Draufsicht ergeben. Es fehlt noch die Seitenansicht.
Wie gesagt, erst mal nur das Prinzip, keine exakte Zeichnung.
Gruß
Reinhard

[Diese Nachricht wurde von Caddix am 16. Mrz. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil1_ak_2011.SLDPRT

Hallo,

bestimme die größte Breite Deiner Profile und setzte je einen Skizzenpunkt,

Dann mit 3Punkten eine Ebene erstellen und darauf die Leitkurven.

Siehe Beispiel

Ein Tipp noch  verzichte auf das einfärben von Skizzenlinien

die haben Blau = Unterdefiniert oder Schwarz  = Voll definiert zu sein.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
Danke für die Hilfe! Ohne diesen Tipp wäre ich nicht weitergekommen. Ebene auf drei Punkten der Skizzen und darauf die Leitkurven. Ich habe nie die Deckungsgleichheit der Leitlinien mit den Skizzen hinbekommen!
Gruß
Reinhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

HaubeTR.SLDPRT

Hallo,
so, das kommt der Sache schon näher. Noch nicht perfekt, insbesondere an der verundeten Vorderseite. Die vordere Skizze ist ein Punkt.
Gibt es die Möglichkeit, außer über Ebenen auf vorhandenen Punkten anzulegen, die Deckungsgleichheit dieses Punktes mit einer bestehenden Leitkurve hezustellen? (wegen Fehlermeldung: Leitkurve xy schneidet die Skizze nicht).
Gruß
Reinhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
ich mache meine Leitkurven immer in 3D-Skizzen. Da bin ich nicht an eine Ebene gebunden (die ggf. auch noch vorher erstellen muss).

------------------
Einen schönen Gruß von Heiko
