Thema: Biegeecken richtig darstellen (3690 mal gelesen)
|
lucky-slevin
Mitglied
   Beiträge: 62
Registriert: 29.10.2007 SolidWorks Office Premium 2011 64Bit (SP5)
Dell Precision T3500
WIN 7 Enterprise (SP1)
Intel Xeon W3520 2,67 GHz
12GB RAM
NVIDIA Quadro FX3800
|
erstellt am: 01. Mrz. 2012 13:53  <-- editieren / zitieren -->   Unities abgeben:
Hallo, es handelt sich um ein Biegeteil, welches Pyramidenförmig ist.
Nach Innen sollen von beiden Seiten und von Oben Laschen gebogen sein.

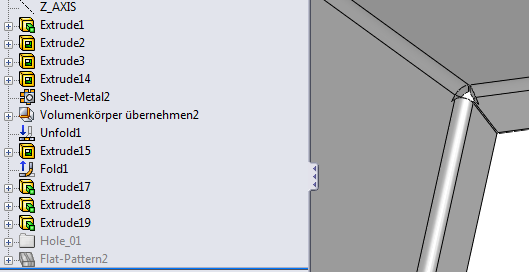

Mit SWX 2010 kann man ja aus einem Volumenkörper ein Belchteil machen. Bei mir ist nur ein Problem das meine Ecken Falsch dargestellt werden.
Vileicht hat jeman eine Idee wie ich das Blechteil am besten machen kann. Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SLDW-FEM
Mitglied
Simulations-Ingenieur
Beiträge: 643
Registriert: 21.02.2005 Solidworks 2017+2019+20+22
SpaceClaim
Windows 11 64bit
HP-ZBook 32gbRAM NVIDIA
|
erstellt am: 01. Mrz. 2012 15:00 <-- editieren / zitieren --> Unities abgeben: Nur für lucky-slevin
Hallo Lucky was Du suchst, nennen

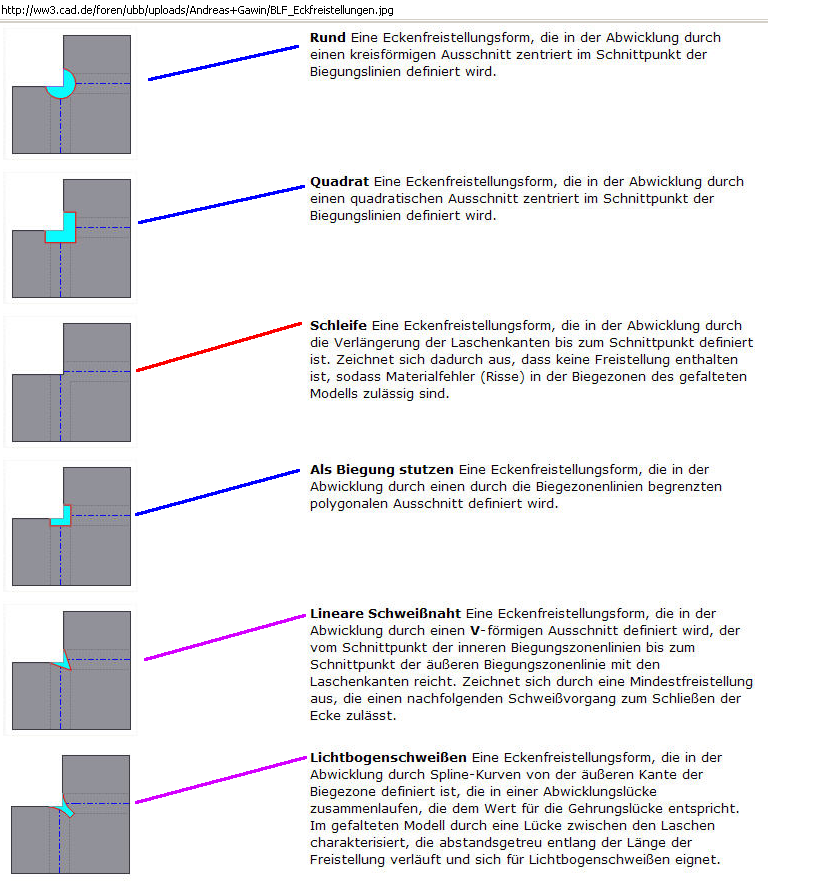

* die Inventorkollegen "Lichtbogen-freistellung"
(siehe Bild)
* machen wir unter SWX mit nem "aufwändigen" Makro
=> wenn Deine kantenwinkel nicht symmetrisch sind,
gibt das ne Bananenform Lade mal dein Teil hoch, dann baue ich Dir die Banane rein
(Du musst vorher deinen k-faktor und die Biegradien praxisnah einstellen, sonst klappt das nicht genau)
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lucky-slevin
Mitglied
Beiträge: 62
Registriert: 29.10.2007 SolidWorks Office Premium 2011 64Bit (SP5)
Dell Precision T3500
WIN 7 Enterprise (SP1)
Intel Xeon W3520 2,67 GHz
12GB RAM
NVIDIA Quadro FX3800
|
erstellt am: 01. Mrz. 2012 15:15 <-- editieren / zitieren --> Unities abgeben:
|
Guido E.
Mitglied
Konstrukteur
Beiträge: 116
Registriert: 18.09.2007 SW2014/5 Premium
Win7/64
HP Z220/i7-3770
8GB; AMD FirePro V4900
|
erstellt am: 01. Mrz. 2012 15:38 <-- editieren / zitieren --> Unities abgeben: Nur für lucky-slevin
[QUOTE]Original erstellt von SLDW-FEM: [B]Hallo Lucky was Du suchst, nennen
* die Inventorkollegen "Lichtbogen-freistellung"
(siehe Bild)
Mit dieser Funktionsauswahl könnte ich meine Kollegen aus der Fertigung glücklich machen
Wäre schön wenn SW das auch könnte!
Gruß
Guido
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 01. Mrz. 2012 15:53 <-- editieren / zitieren --> Unities abgeben: Nur für lucky-slevin
|

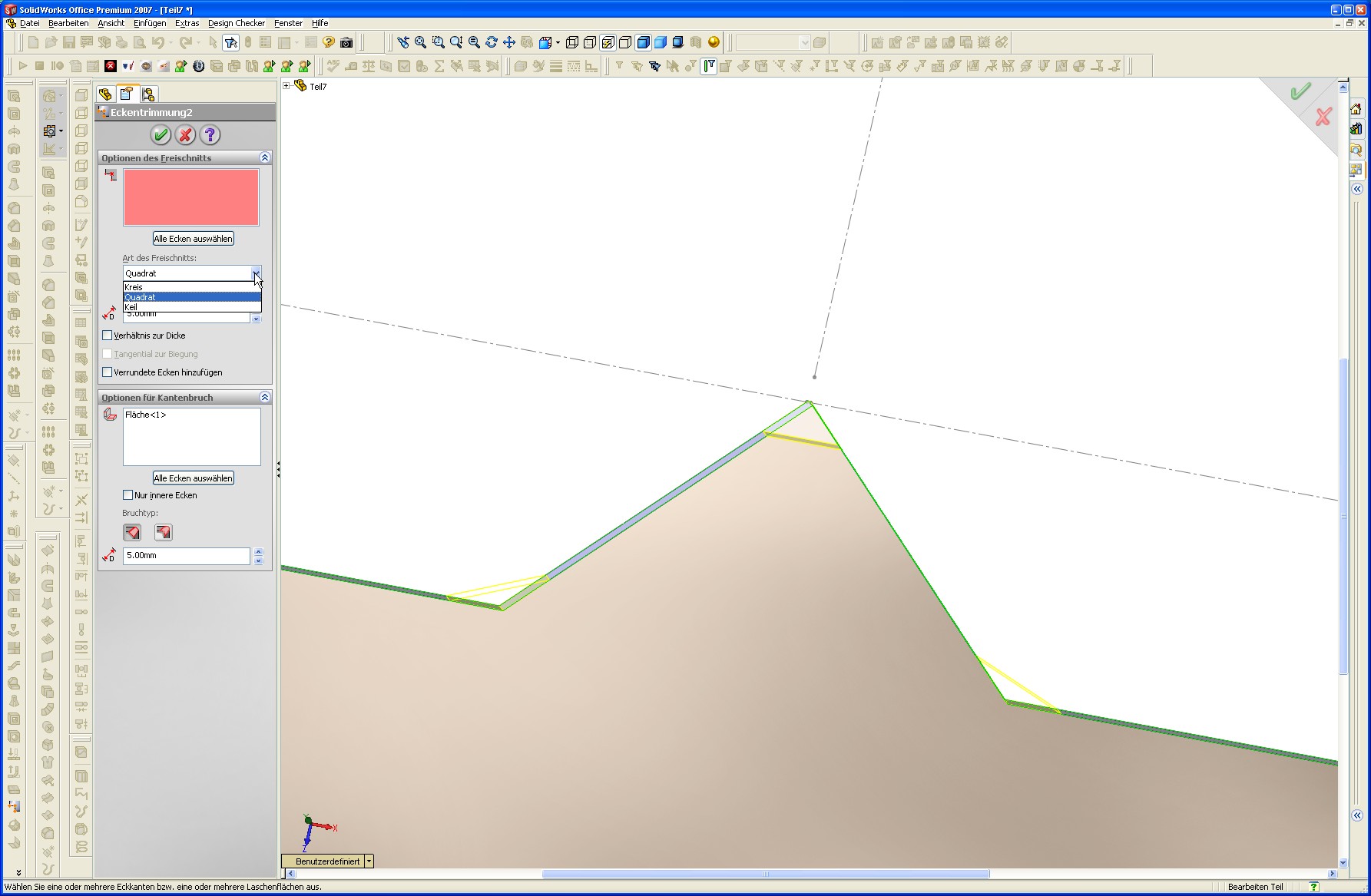

SLDW-FEM
Mitglied
Simulations-Ingenieur
Beiträge: 643
Registriert: 21.02.2005 Solidworks 2017+2019+20+22
SpaceClaim
Windows 11 64bit
HP-ZBook 32gbRAM NVIDIA
|
erstellt am: 01. Mrz. 2012 16:18 <-- editieren / zitieren --> Unities abgeben: Nur für lucky-slevin
Hallo Myca, du solltest etwas mehr auf die Details achten. Für eine hochqualitative Eckverschweissung wird ein
definierter Schweiss-spalt (nicht zu gross, nicht zu klein)
benötigt.
Wenn dann noch die Eckwinkel ungleich sind,
sehe ich in SWX keine gute Standard-Lösung (bitte zeigt mir, dass ich falsch liege!) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Guido E.
Mitglied
Konstrukteur
Beiträge: 116
Registriert: 18.09.2007 SW2014/5 Premium
Win7/64
HP Z220/i7-3770
8GB; AMD FirePro V4900
|
erstellt am: 01. Mrz. 2012 16:44 <-- editieren / zitieren --> Unities abgeben: Nur für lucky-slevin
Zitat:
Original erstellt von SLDW-FEM:
Hallo Myca,du solltest etwas mehr auf die Details achten. Für eine hochqualitative Eckverschweissung wird ein
definierter Schweiss-spalt (nicht zu gross, nicht zu klein)
benötigt.
Wenn dann noch die Eckwinkel ungleich sind,
sehe ich in SWX keine gute Standard-Lösung (bitte zeigt mir, dass ich falsch liege!)
So ist es! Die Einstellungen kenne ich schon, sind aber zu "primitiv". Wenn ich die Freischnitte gut machen möchte ist Handarbeit angesagt. Bei einem Serienteil mag das zur Not noch gehen, aber bei Einzelteilfertigung ist das unnötiger Aufwand! Gruß
Guido
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 01. Mrz. 2012 16:44 <-- editieren / zitieren --> Unities abgeben: Nur für lucky-slevin
 Hallo SLDW-FEM, Zitat:
Für eine hochqualitative Eckverschweissung....
ich habe nicht behauptet, daß es optimal ist und ich damit auch zufrieden bin. Es ist als Standard (irgendein) da - wenn ich was Spezielles brauche, mache ich es so oder so zu Fuss  G. thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lucky-slevin
Mitglied
Beiträge: 62
Registriert: 29.10.2007 SolidWorks Office Premium 2011 64Bit (SP5)
Dell Precision T3500
WIN 7 Enterprise (SP1)
Intel Xeon W3520 2,67 GHz
12GB RAM
NVIDIA Quadro FX3800
|
erstellt am: 02. Mrz. 2012 06:02 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Wenn dann noch die Eckwinkel ungleich sind,
sehe ich in SWX keine gute Standard-Lösung (bitte zeigt mir, dass ich falsch liege!)
... das ist aber bei der Pyramide so.
Ich habe oben eine ebene Fläche und an den Seiten in beide Richtungen um einen bestimmten Winkel eine Flache.
Und an diese Fläche kommt halt eine Lasche drann. Ich weiß das man mit eine Pyramidengleichung das berechnen kann, wollte aber eine einfachere lösung haben.
Wenn es nicht möglich ist, wird der Fertiger sich darum kümern müssen das richtig zu machen, ist ja nur eine Darstelung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sw4you
Mitglied
Beiträge: 226
Registriert: 19.02.2002 SOLIDWORKS 2019
Windows 10
|
erstellt am: 02. Mrz. 2012 09:29 <-- editieren / zitieren --> Unities abgeben: Nur für lucky-slevin
Hallo Eine korrekte Darstallung im gebogenen Zustand wird schwierig. Jedoch kann die Abwicklung so einfach korrigiert werden, dass sie korrekt ist und die Ausschnitte auch bei Korrekturen angepasst werden. Ich mache es immer so. Vielleicht hilft es
------------------
Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
