Thema: Blech Hilfsschnitt (2477 mal gelesen)
|
ROG-WAG
Mitglied
   Beiträge: 96
Registriert: 12.10.2009 Windows 7 Professional
Intel(R) Xeon(R) CPU W3550 @ 3.07GHz
RAM 16 GB
NVIDIA Quadro 4000
SolidWorks 2014
|
erstellt am: 13. Feb. 2012 14:32  <-- editieren / zitieren -->   Unities abgeben:

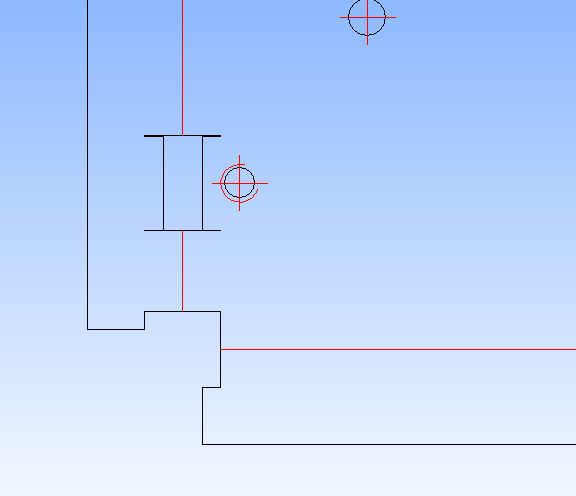

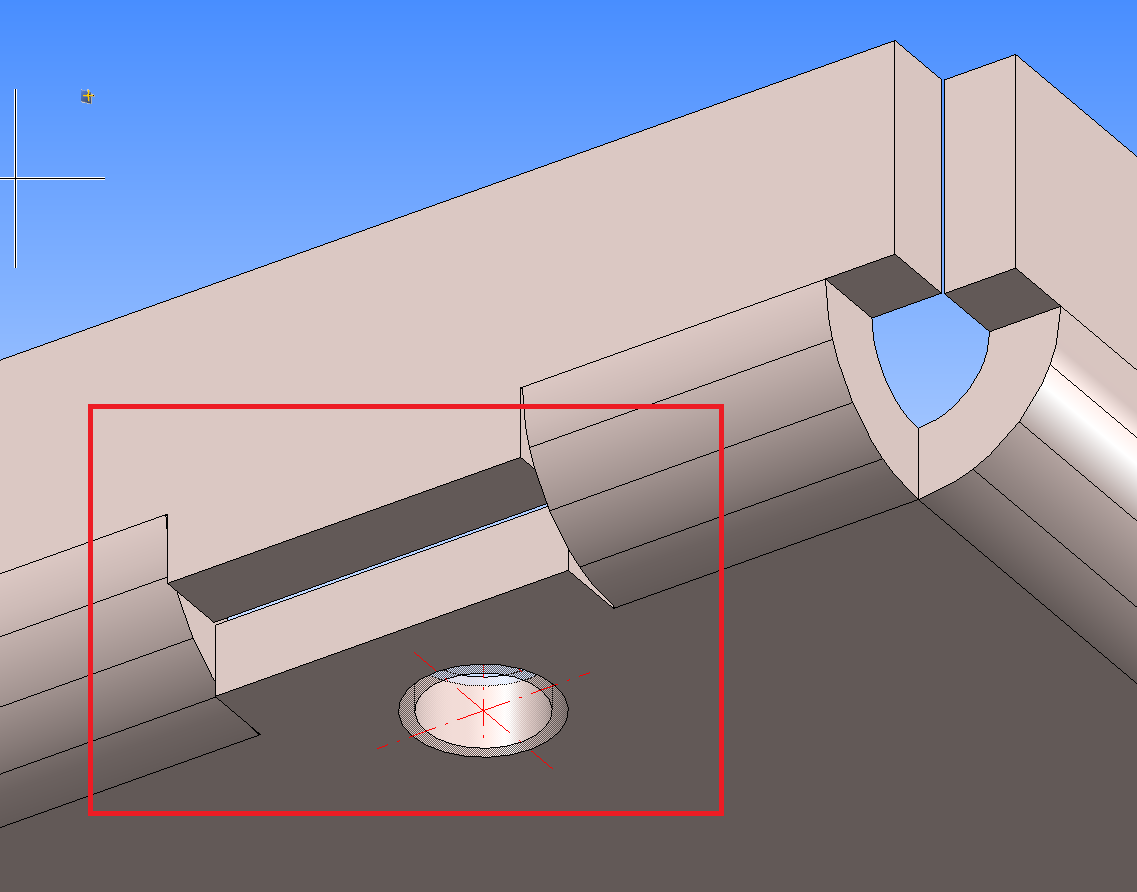

Hallo zusammen Sollte in Solidworks so einen Hilfsschnitt erzeugen. (Siehe Bild1 Abwicklung, Bild2 Ansicht)
Habs nicht hingekriegt.
Wollte es in der Abwicklung machen ... ging nicht.
Habe es versucht mit Lasche > Entfallten > Austragung > Lasche Falten ... diese konnte er mir auch nicht erstellen. Wer kann mir da ein Tipp geben
Merci
ROG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GrünesTelefon
Mitglied
Konstrukteur
Beiträge: 156
Registriert: 14.06.2005 SW2016 SP5.0 auf W7 64bit
|
erstellt am: 13. Feb. 2012 14:35 <-- editieren / zitieren --> Unities abgeben: Nur für ROG-WAG
Sieht so aus als hätten die Schlitze neben deinen "Hilfsschnittlaschen" die Breite "0". Mach da mal etwas Abstand hin dann sollte es funktionieren. Nochmal kurz an deinem Bild 1 erklärt: neben dem Rechteck des Hilfsschnittes ragen seitlich einfache Linien heraus. Daraus müsstest du richtige Schlitze machen (z. B. 0,5 breit) ------------------
MfG -GrünesTelefon-  [Diese Nachricht wurde von GrünesTelefon am 13. Feb. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
micha01
Mitglied
Konstrukteur
Beiträge: 432
Registriert: 19.06.2006 SWX 2020 SP5
HP Z-Book G9
|
erstellt am: 13. Feb. 2012 14:38 <-- editieren / zitieren --> Unities abgeben: Nur für ROG-WAG
Is doch nicht so falsch. Entfalten > Rechtreck schneiden (ev. mit runden Ecken) > zurückfalten. Die Längsschnitte braucht man nicht. (oder größer breite vergeben >0) Mahlzeit ------------------
Grüße, Micha
__________________________
Ich mach' doch nur vorläufige Enturfsskizzen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ROG-WAG
Mitglied
Beiträge: 96
Registriert: 12.10.2009 Windows 7 Professional
Intel(R) Xeon(R) CPU W3550 @ 3.07GHz
RAM 16 GB
NVIDIA Quadro 4000
SolidWorks 2014
|
erstellt am: 13. Feb. 2012 14:38 <-- editieren / zitieren --> Unities abgeben:
|
ROG-WAG
Mitglied
Beiträge: 96
Registriert: 12.10.2009 Windows 7 Professional
Intel(R) Xeon(R) CPU W3550 @ 3.07GHz
RAM 16 GB
NVIDIA Quadro 4000
SolidWorks 2014
|
erstellt am: 13. Feb. 2012 14:54 <-- editieren / zitieren --> Unities abgeben:
|
GrünesTelefon
Mitglied
Konstrukteur
Beiträge: 156
Registriert: 14.06.2005 SW2016 SP5.0 auf W7 64bit
|
erstellt am: 13. Feb. 2012 15:41 <-- editieren / zitieren --> Unities abgeben: Nur für ROG-WAG
Mir ist gerade nicht so ganz klar wie du das überhaupt erstellt hast. Mach am besten mal nen Screenshot mit Feature-Baum. Egal ob entfaltet oder nicht: Ich würde erstmal großzügig freischneiden (in der Abwicklung ein einfaches Rechteck das über die Biegung hinausragt) und anschließend wieder Zungen anfügen, die sich natürlich weder gebogen noch abgewickelt berühren dürfen. ------------------
MfG -GrünesTelefon- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
micha01
Mitglied
Konstrukteur
Beiträge: 432
Registriert: 19.06.2006 SWX 2020 SP5
HP Z-Book G9
|
erstellt am: 13. Feb. 2012 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für ROG-WAG

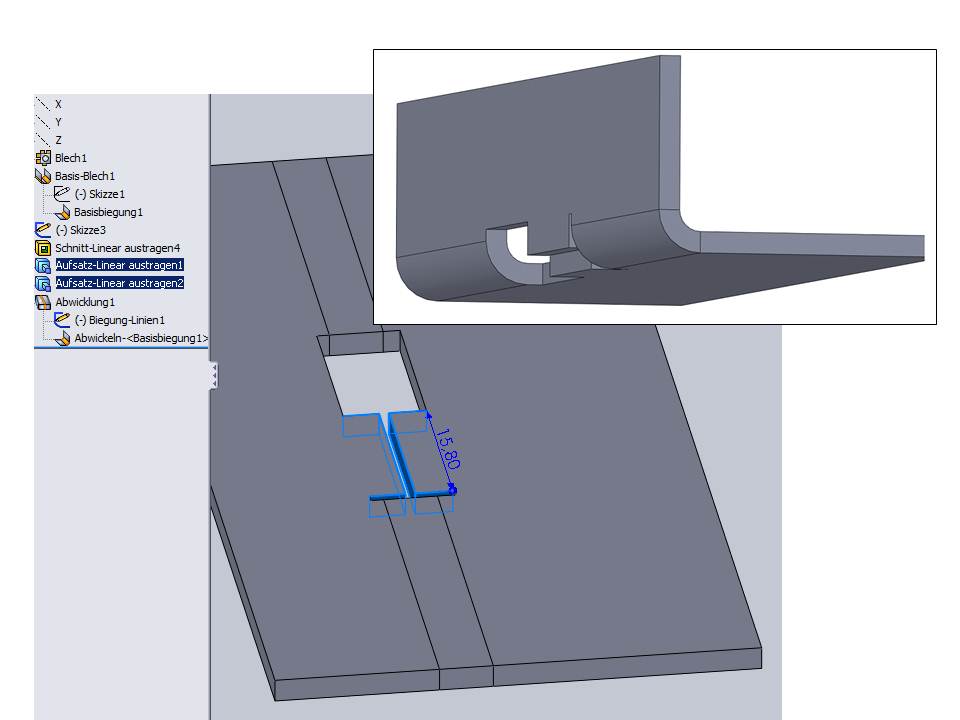

Geht zwar, aber nicht schön. Ich habe zwei Profile in Blechdicke "ausgetragen". lässt sich tatsächlich abwickeln. (Ich bin so leidliche entsetzt, das SWX  keine 180° Lasche kann.) ------------------
Grüße, Micha
__________________________
Ich mach' doch nur vorläufige Enturfsskizzen [Diese Nachricht wurde von micha01 am 13. Feb. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 13. Feb. 2012 15:49 <-- editieren / zitieren --> Unities abgeben: Nur für ROG-WAG
|
GrünesTelefon
Mitglied
Konstrukteur
Beiträge: 156
Registriert: 14.06.2005 SW2016 SP5.0 auf W7 64bit
|
erstellt am: 13. Feb. 2012 15:55 <-- editieren / zitieren --> Unities abgeben: Nur für ROG-WAG
Zitat:
Original erstellt von micha01:
Geht zwar, aber nicht schön.
Bei Blech muss man mit SWX ganz behutsam reden  - das wird sonst ganz schnell mürrisch. Nee, mal im ernst: für "ein Stück Blech dranmachen" gibts das Zungen-Feature (gleicher Button wie Basis-Blech). Da fällt dann zumindest die Eingabe der Stärke weg.
------------------
MfG -GrünesTelefon- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
micha01
Mitglied
Konstrukteur
Beiträge: 432
Registriert: 19.06.2006 SWX 2020 SP5
HP Z-Book G9
|
erstellt am: 13. Feb. 2012 16:10 <-- editieren / zitieren --> Unities abgeben: Nur für ROG-WAG

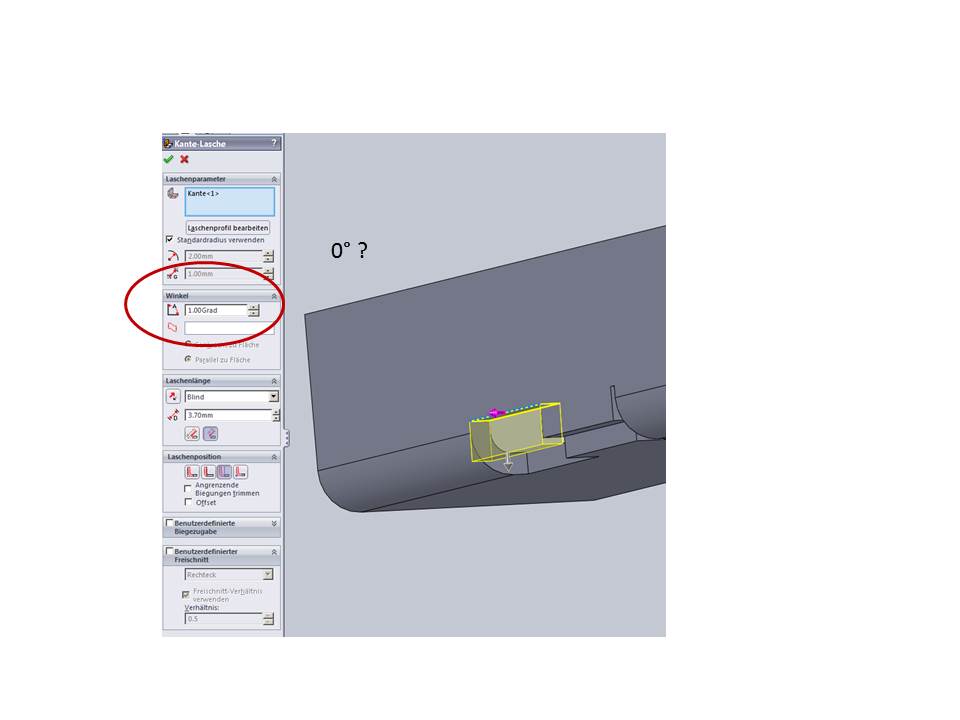

Tschuldigung, hab mich falsch ausgedrückt. Ich meine 0° Lasche. Auf meinem bisherigen CAD-heimatplaneten gabs sowas. Das war meine erste Idee für das Problem des TE.
ich lerne jeden Tag was neues bei SWX...besondes natürlich bei Blech. BTW. Mit Abstand "Null" hat SWX sowieso so seine Probleme....muss ich mich immer wieder neu drangewöhnen...leider" ------------------
Grüße, Micha
__________________________
Ich mach' doch nur vorläufige Enturfsskizzen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
micha01
Mitglied
Konstrukteur
Beiträge: 432
Registriert: 19.06.2006 SWX 2020 SP5
HP Z-Book G9
|
erstellt am: 13. Feb. 2012 16:16 <-- editieren / zitieren --> Unities abgeben: Nur für ROG-WAG
Hallo Grünes Telefon. Das mit der Zunge ist ja zu einfach  .
Aber stimmt schon. Ganz sanft anfassen die gute SWX. dann isse friedlich
------------------
Grüße, Micha
__________________________
Ich mach' doch nur vorläufige Enturfsskizzen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
