Autor Thema:  Oberflächen offene Kanten (2721 mal gelesen)
catchtheflo
Mitglied
Ingenieur

Sehen Sie sich das Profil von catchtheflo an!   Senden Sie eine Private Message an catchtheflo  Schreiben Sie einen Gästebucheintrag für catchtheflo

Beiträge: 5
Registriert: 07.02.2012

erstellt am: 07. Feb. 2012 11:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Zusammen,

als Neuling hier im Forum benötige ich einmal eure Hilfe!
Ich möchte in SW 2007 (Ich weiß die Version ist sehr alt) aus Oberflächen einen Volumenkörper erzeugen. Die Oberflächen berühren sich alle, sodass sich auch alle Oberflächen zusammenfügen lassen. Aber leider kann ich daraus keinen Volumenkörper erstellen. Meine Vermutung ist, dass es irgendwo Fehler bzw. offene Stellen in den Oberflächen gibt. Hierzu habe ich im Forum bereits heraus gefunden, dass es sich um offene Kanten in Oberflächen handelt, wenn die Oberflächen unterschiedliche Farben aufweisen. (siehe Bild, Ansicht ohne Schatten)

Hat jmd von euch einen klugen Einfall, wie ich a) die offenen Kanten identifiziere und b)sie schließe?

Danke schon mal im Voraus javascript:InsertSMI('  %20');

------------------
alea iacta est

[Diese Nachricht wurde von catchtheflo am 07. Feb. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cad manu
Mitglied
Technische Zeichnerin / Konstrukteurin


Sehen Sie sich das Profil von cad manu an!   Senden Sie eine Private Message an cad manu  Schreiben Sie einen Gästebucheintrag für cad manu

Beiträge: 799
Registriert: 01.09.2004

IntelCore i9-14900K
3,2 GHz-64 GB RAM
NVIDIA RTX A5000
SolidWorks 2022 Pro x64 SP5.0
Windows 11 Pro 23H2
DraftSight 2022 x64
VariCAD Viewer 202*

erstellt am: 07. Feb. 2012 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catchtheflo 10 Unities + Antwort hilfreich

Hi,

Anhang bitte ohne ä ...

dann wird dir auch gehelft

------------------
Gruß cad manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

catchtheflo
Mitglied
Ingenieur

Sehen Sie sich das Profil von catchtheflo an!   Senden Sie eine Private Message an catchtheflo  Schreiben Sie einen Gästebucheintrag für catchtheflo

Beiträge: 5
Registriert: 07.02.2012

erstellt am: 07. Feb. 2012 11:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

sry  jetzt ist es da!

------------------
alea iacta est

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 07. Feb. 2012 12:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catchtheflo 10 Unities + Antwort hilfreich

Extras-Prüfen aufrufen - da kann man jede Lücke einzeln anklicken.
Reparieren kann sehr problematisch werden...
Evtl. besser beim Exporteur nochmal besser versuchen?!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

catchtheflo
Mitglied
Ingenieur

Sehen Sie sich das Profil von catchtheflo an!   Senden Sie eine Private Message an catchtheflo  Schreiben Sie einen Gästebucheintrag für catchtheflo

Beiträge: 5
Registriert: 07.02.2012

erstellt am: 07. Feb. 2012 16:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank für die schnelle erste Hilfe!
Über den Prüfen-Befehl habe ich jetzt wirklich offene Oberflächen entdeckt. Einige davon konnte ich schließen, zwei jedoch bleiben beim besten Willen immer offen.

Was meinen Sie mit Exporteur?

------------------
alea iacta est

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 07. Feb. 2012 16:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catchtheflo 10 Unities + Antwort hilfreich

Wo kommt denn die ursprüngliche Oberfläche her? Ich vermutete einen Import - deshalb die Möglichkeit, evtl. den Export zu optimieren.
Wie sieht denn das aus, was nicht geschlossen werden kann (Bild?)?! Evtl. drumrum etwas Fleisch wegschneiden und neu basteln...

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

catchtheflo
Mitglied
Ingenieur

Sehen Sie sich das Profil von catchtheflo an!   Senden Sie eine Private Message an catchtheflo  Schreiben Sie einen Gästebucheintrag für catchtheflo

Beiträge: 5
Registriert: 07.02.2012

erstellt am: 07. Feb. 2012 17:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Das gesamte Bauteil ist von mir erstellt worden.
Es handelt sich hierbei um ein Implantat, das patientenspezifische Geometrien aufweist, deshalb habe ich auch Oberflächen verwendet und kein Volumenkörper erzeugt.

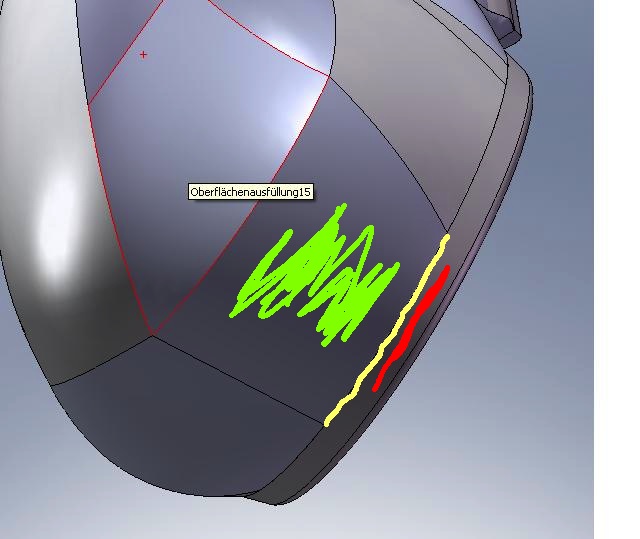

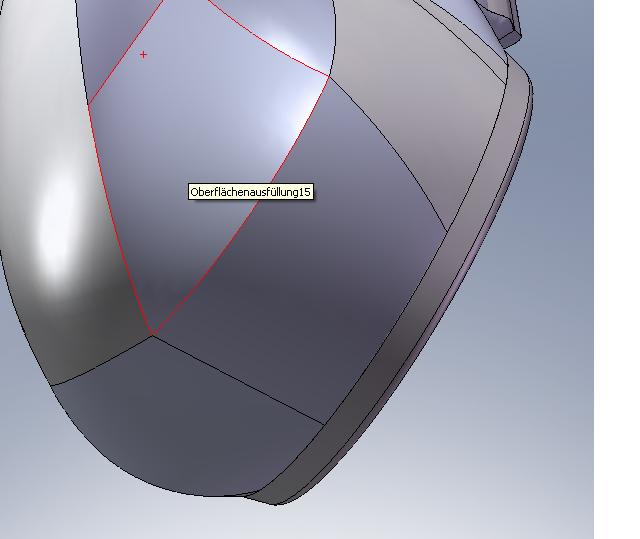

In der Abbildung ist die offene Stelle zwischen der grün und der rot markierten Fläche!Die gelbe Linie ist in der Ebene ein Kreis. Die Berandung der grünen Fläche wurde mittels Spline an den Kreis angefügt. Scheinbar ist der Spline nicht genau genug. Existiert eine andere Möglichkeit die Berandung zu erstellen ohne einen Spline zu verwenden?

------------------
alea iacta est

[Diese Nachricht wurde von catchtheflo am 07. Feb. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cad manu
Mitglied
Technische Zeichnerin / Konstrukteurin


Sehen Sie sich das Profil von cad manu an!   Senden Sie eine Private Message an cad manu  Schreiben Sie einen Gästebucheintrag für cad manu

Beiträge: 799
Registriert: 01.09.2004

IntelCore i9-14900K
3,2 GHz-64 GB RAM
NVIDIA RTX A5000
SolidWorks 2022 Pro x64 SP5.0
Windows 11 Pro 23H2
DraftSight 2022 x64
VariCAD Viewer 202*

erstellt am: 07. Feb. 2012 17:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catchtheflo 10 Unities + Antwort hilfreich

Hi,

nimm doch die angrenzenden Kanten, also deinen Radius und die anderen Linien oben links und rechts ... geht das nicht ?

------------------
Gruß cad manu

Tante edit : statt unten natürlich rechts

[Diese Nachricht wurde von cad manu am 07. Feb. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

clownfisch
Mitglied
industrial designer


Sehen Sie sich das Profil von clownfisch an!   Senden Sie eine Private Message an clownfisch  Schreiben Sie einen Gästebucheintrag für clownfisch

Beiträge: 756
Registriert: 18.01.2006

SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof

erstellt am: 07. Feb. 2012 17:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catchtheflo 10 Unities + Antwort hilfreich

Hallo catchtheflo,

da kann man ohne die die Flächen genau zu kennen schwer etwas dazu sagen. Sinnvoll ist es, für die Flächenerstellung möglichst die Kanten der Anschlussflächen direkt zu verwenden. Wenn das nicht klappt, weil die Kante über die Begrenzungen herausreicht, hilft es möglicherweise, die lange Fläche (ich glaube das könnte die rot markierte Zylinderfläche sein) mit der Funktion Trennlinie in passende Segmente aufzuteilen.

Verstanden was ich meine?

Viele Grüße
Andreas

edit: Farbe geändert

[Diese Nachricht wurde von clownfisch am 07. Feb. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

catchtheflo
Mitglied
Ingenieur

Sehen Sie sich das Profil von catchtheflo an!   Senden Sie eine Private Message an catchtheflo  Schreiben Sie einen Gästebucheintrag für catchtheflo

Beiträge: 5
Registriert: 07.02.2012

erstellt am: 07. Feb. 2012 17:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

@cad manu: das geht leider nicht, aufgrund der Länge der Berandung.

@clownfish: vielen Dank, der Tipp ist gut!Den werd ich morgen gleich mal ausprobieren, für heute ist SW off

------------------
alea iacta est

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
