Thema: Rippen einfügen (2549 mal gelesen)
|
david009 Mitglied

 Beiträge: 21 Registriert: 06.01.2012 SolidWorks 2011 x64 Edition
|
erstellt am: 06. Jan. 2012 16:01 <-- editieren / zitieren --> Unities abgeben:

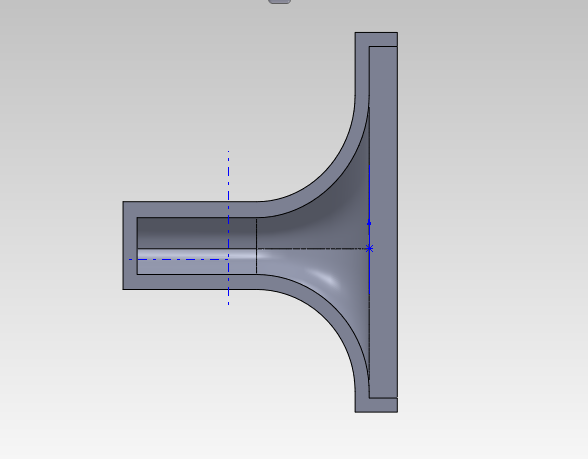

Hallo, habe folgendes Problem: Benötige die Rippen des dargestellten Profils. Von Bedeutung ist dabei die äußere Kontur. Wie ich kann ich entsprechende Rippen erstellen? Bei Benutzung des normalen Features für Rippen bekomme ich eine Fehlermeldung wegen zu dicker Rippen. Jedoch lässt sich die nicht beheben egal bei welcher Rippendicke. als Anhang ein bild. wäre schön wenn mir jemand helfen könnte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Olaf Wolfram Ehrenmitglied V.I.P. h.c. CAD-Mutti und Konstrukteur CSWP CSWI

 Beiträge: 2431 Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz 32 Gb RAM 64 bit WIN 10 SWX 2019 SP5 NVIDIA Quadro K2000<P> Lenovo ThinkStation
|
erstellt am: 06. Jan. 2012 16:22 <-- editieren / zitieren --> Unities abgeben:          Nur für david009
|
david009 Mitglied

 Beiträge: 21 Registriert: 06.01.2012 SolidWorks 2011 x64 Edition
|
erstellt am: 06. Jan. 2012 16:25 <-- editieren / zitieren --> Unities abgeben:
|
Olaf Wolfram Ehrenmitglied V.I.P. h.c. CAD-Mutti und Konstrukteur CSWP CSWI

 Beiträge: 2431 Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz 32 Gb RAM 64 bit WIN 10 SWX 2019 SP5 NVIDIA Quadro K2000<P> Lenovo ThinkStation
|
erstellt am: 06. Jan. 2012 23:08 <-- editieren / zitieren --> Unities abgeben:          Nur für david009
|
david009 Mitglied

 Beiträge: 21 Registriert: 06.01.2012 SolidWorks 2011 x64 Edition
|
erstellt am: 07. Jan. 2012 10:49 <-- editieren / zitieren --> Unities abgeben:
|
david009 Mitglied

 Beiträge: 21 Registriert: 06.01.2012 SolidWorks 2011 x64 Edition
|
erstellt am: 07. Jan. 2012 11:06 <-- editieren / zitieren --> Unities abgeben:
|
Olaf Wolfram Ehrenmitglied V.I.P. h.c. CAD-Mutti und Konstrukteur CSWP CSWI

 Beiträge: 2431 Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz 32 Gb RAM 64 bit WIN 10 SWX 2019 SP5 NVIDIA Quadro K2000<P> Lenovo ThinkStation
|
erstellt am: 07. Jan. 2012 11:14 <-- editieren / zitieren --> Unities abgeben:          Nur für david009
|
david009 Mitglied

 Beiträge: 21 Registriert: 06.01.2012 SolidWorks 2011 x64 Edition
|
erstellt am: 07. Jan. 2012 11:23 <-- editieren / zitieren --> Unities abgeben:
|
Olaf Wolfram Ehrenmitglied V.I.P. h.c. CAD-Mutti und Konstrukteur CSWP CSWI

 Beiträge: 2431 Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz 32 Gb RAM 64 bit WIN 10 SWX 2019 SP5 NVIDIA Quadro K2000<P> Lenovo ThinkStation
|
erstellt am: 07. Jan. 2012 11:34 <-- editieren / zitieren --> Unities abgeben:          Nur für david009
Dann erzeuge dir alle 20 mm Ebenen, die dein Modell in einzelne "Scheiben" aufteilen, auf denen du dann nacheinander Skizzen erstellst und in diesen Skizzen übernimmst du jeweils die Außenkontur deiner Geometrie! ------------------ CSWST/CSWI/CSWP/ 3DVia
DPS-Software GmbH...strebe niemals nach den Dingen, die auch dümmeren gelingen..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
david009 Mitglied

 Beiträge: 21 Registriert: 06.01.2012 SolidWorks 2011 x64 Edition
|
erstellt am: 07. Jan. 2012 11:36 <-- editieren / zitieren --> Unities abgeben:
|

| |
david009 Mitglied

 Beiträge: 21 Registriert: 06.01.2012 SolidWorks 2011 x64 Edition
|
erstellt am: 07. Jan. 2012 11:38 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von david009: hier nochmal ein bild wie es gemeint ist:am ende möchte ich solche profilschnitte erhalten und auf einer zeichnung darstellen. [Diese Nachricht wurde von david009 am 07. Jan. 2012 editiert.]
